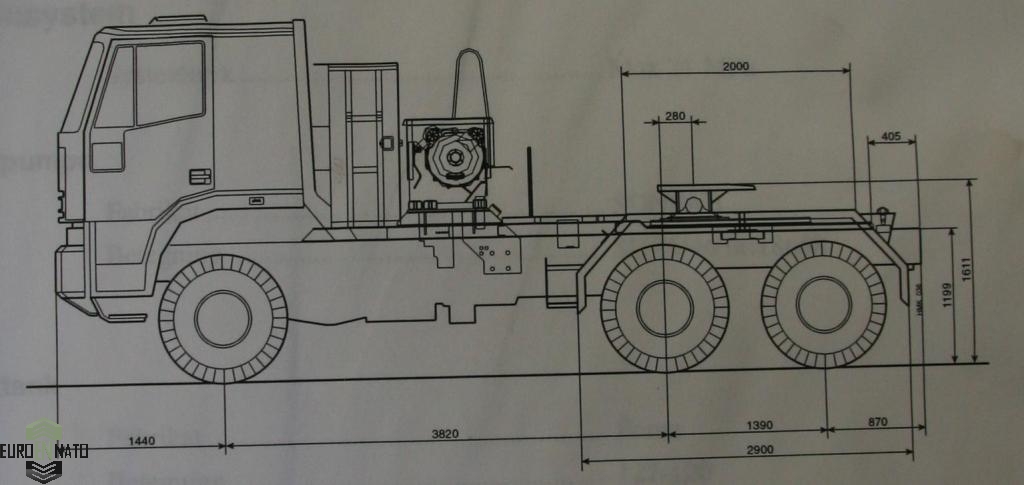

Тягач тяжеловоз Iveco Trakker 6x6

Iveco Trakker MP380E42WT внедорожный седельный тягач с колесной формулой 6х6 предназначен для работы в составе автопоезда полной массой свыше 200 тонн, как на дорогах общего пользования, так и на пересеченной местности, в том числе и по абсолютному бездорожью V категории в сложных погодно-климатических условиях при температуре окружающего воздуха от -50° до +50° по Цельсию.Допускается работа тягача в составе балластных автопоездов в качестве лидирующего буксировщика Pull-Push (тяни-толкай). Тягач применяется для буксировки полуприцепов, тралов тяжеловозов, трейлеров, самосвальных полуприцепов, полуприцепов цистерн, тягач-буксировщик аэродромный.Серия

MP380E42WT представляет собой модификацию для тяжелых условий, и отличаются высокими эксплуатационными характеристиками, повышенной надежностью и выносливостью.

Шасси:

В основе шасси высокорасположенная С-образная рама, лестничного типа, изготовленная из высокопрочного и эластичного сплава. Рама состоит из лонжеронов, поперечин и вложенных усилителей. Толщина стенки лонжерона 10 мм. Ширина полки лонжерона 90 мм, высота лонжерона 340 мм. Расстояние между лонжеронами рамы 800 мм. В раму интегрирован передний стальной бампер изготовленный из 5 мм стали. На обоих концах рамы размещены силовые поперечные балки с установленными буксирными приборами и коммутационным оборудованием для подключения прицепа а так же буксирные и эвакуационные петли спереди 2х30 + 2х15 тонн и 2х30 тонн задние. Установлена защита картера двигателя. Светотехническое оборудование автомобиля спереди, сзади и крыши кабины оснащено защитными решетками.

Силовая установка:

Двигатель Magirus 8210.42L дизельный, 4-х тактный, рядный 6 цилиндровый водяного охлаждения с турбонаддувом и промежуточным охладителем воздуха. Рабочий объем цилиндров 14 литров, мощность 420 л.с. Максимальный крутящий момент 1950 Нм. Установлен моторный тормоз. Система питания двигателя оснащена подогревом и топливным фильтром с водяным сепаратором. Объем охлаждающей жидкости 60 литров. Объем масла двигателя 45 литров. Объем топлива от 600 до 1200 литров.

Трансмиссия:

Привод постоянный, полный 6х6, с блокировками 3 межколесных и 2 межосевых дифференциалов. Коробка передач механическая синхронизированная ZF 16S221 OD, с делителем и демультипликатором, количество передач вперед/назад: 16/2. Диапазон передаточных чисел от 0.87 до 11.74 . Сцепление: диапазонная гидропередача ZF Transmatic WSK

* 440 с гидротрансформатором, и с автоматическим изменением крутящего момента в диапазоне от 1:1 до 3:1. Встроен гидродинамический тормоз замедлитель-ретардер. Картер гидромеханического сцепления, коробки переключения передач и раздаточной коробки общий, с дополнительным выносным баком и принудительным охлаждением. Объем масла 100 литров. Раздаточная коробка TC 1800 2-х ступенчатая. Передаточное число повышенно/пониженной передачи - 1:1 / 1,6:1. *Коробка смены передач типа гидромеханическая ГСК состоит из последовательно соединённых гидротрансформатора содержащего фрикцион блокировки нормально-разомкнутого типа, фрикционного дискового сцепления, механической ступенчатой коробки передач с ручным переключением и педалью сцепления. Преимущества: передача крутящего момента внутри гидротрансформатора происходит без жесткой кинематической связи, исключаются ударные нагрузки на трансмиссию благодаря отсутствию жесткой связи облегчается дозирование тяги на ведущих колесах, автоматическое плавное увеличение крутящего момента под нагрузкой, в широком диапазоне.

Ведущие и управляемые мосты:

Передний мост ведущий и управляемый, неразрезной зависимого типа, с бортовыми планетарными колесными редукторами и межколесной блокировкой марки Iveco 5985 H.R. Привод колес: двойной карданный шарнир. Подвеска моста на продольных полуэллиптических малолистовых рессорах с гидравлическими стойками-амортизаторами двойного действия и стабилизаторами поперечной устойчивости. Сапун выведен выше уровня рамы. Несущая способность моста 9000 кг. Ведущие мосты неразрезные, зависимого типа. Подвеска рессорно-балансирная на продольных полуэллиптических малолистовых рессорах с гидравлическими стойками-амортизаторами двойного действия и стабилизаторами поперечной устойчивости. Колесные мосты с межосевой и межколесной блокировкой марки Iveco 453291I H.R Tandem оснащены 2-х ступенчатой редукцией: с центральным и бортовыми планетарными редукторами. Сапун выведен выше уровня рамы. Несущая способность тележки 32000 кг. Передаточное число главной передачи 4,23:1.

Тормозная система:

Тормоза барабанного типа. Привод двух контурный, пневматический с антиблокировочной системой ABS. Тормозные механизмы оборудованы системой автоматического регулирования. Тормозные энергоаккумуляторы установлены на 3 осях. Привод стояночного тормоза на колеса задней тележки. Дополнительно выведены 2 линии прицепа. Воздушный компрессор 2-х цилиндровый объемом 660 см.куб. Объем ресиверов: 5х20 литров.

Колеса:

Ошиновка 2-х скатная. Колеса дисковые 10.00х24. Шины камерные с регулируемым давлением Continental 12,00 R24. Количество колес 10+1. Установлена система центральной подкачки колес. Допускается установка колес двухскатных и односкатных размерностью: 12,00 R20., 12,00 R24., 16,00 R20., 24 R21., 395/85 R20, 15,50 R20.

Кабина:

Бескапотного типа, над двигателем, цельнометаллическая, откидывающееся вперед, 2-х местная, комфортабельная со спальным местом. Подвеска кабины 4-х точечная, с системой подрессоривания типа амортизатор в пружине и стабилизатором поперечной устойчивости. Подвеска кабины выполнена с учетом постоянной эксплуатации на бездорожье.

Оборудование:

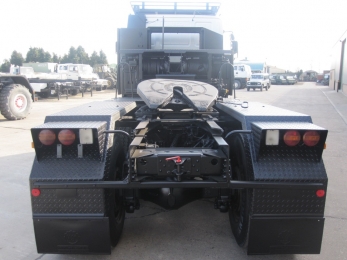

Седельно сцепное устройство ССУ Jost 3,5 ". Высота сцепки от 1650 до 1800 мм.

Лебедки тяговые Sepson 2х20 тс (без учета полиспаста) диаметр троса 19 мм, длина 50 м.Передний и задний буксирный прибор с пневматическими и электрическими линиями.Одно и двухконтурная гидрофикация. Масляный бак объемом 120 литров.Отбор мощности высокой производительности до 100% мощности двигателя.Отбор мощности малой производительности.

Электрическая система:

Установлена розетка для зарядки батарей извне или старта двигателя.Напряжение в сети 24 В. Аккумуляторные батареи 2х225 Ач.Генератор мощностью 28В/100А.
