Технические характеристики

Полная масса
46 тн
Снаряженный вес
14 тн
Мощность
400 л.с.
Колёсная формула
8x6
Производитель
DAF
Грузоподъемность
30 тн
Шасси
DAF 8x6

Трубоплетевозный автопоезд на шасси грузового вездеходного автомобиля с односкатной ошиновкой марки DAF TREKKER (ДАФ, Голландия) с колесной формулой 8х6, состоит из трубовозной автомобильной надстройки и прицепа роспуска, соединенных шлейфом, имеющим тяговой канат, два пневматических рукава и кабель, предназначенные для питания тормозной системы и внешних световых приборов роспуска. Трубоплетевоз на шасси автовездехода ДАФ 8х6, предназначен для перевозки труб (труб, турбобуров, штанг, металлопроката, леса в хлыстах и сортиментах) диаметром от 530 мм до 1420 мм, длиной 12 метров, по всем видам дорог, а также плетей (секций труб) того же диаметра длиной до 36 метров вне дорог общей сети, вдоль трассы строительства трубопровода. Трубоплетевозы DAF специальной тяжеловозной серии TREKKER оснащены: односкатной ошиновкой на колесах большого диаметра 18 R22.5, мощным и надежным дизельным двигателем водяного охлаждения Perkins/Rolls-Royce Eagle LM, гидромеханической автоматической диапазонной передачей ZF 6HP600 (гидротрансформатор сцепления увеличивает крутящий момент двигателя до 3-х раз). Колесные мосты Dana-Spicer/GKN-Kirkstall оборудованы блокировками всех межосевых и межколесных дифференциалов.

Купить

Подробные характеристики

Оборудование и комплектация внедорожного трубоплетевоза DAF TREKKER 8x6:
Диаметром труб, мм	от 530 до 1420
Длина труб, м	до 36
Грузоподъемность максимальная, кг	50000

Оборудование и комплектация внедорожного трубоплетевоза DAF TREKKER 8x6:
Шасси DAF TREKKER 8x6 оснащено: поворотными кониками с откидными стойками с вмонтированными в них лебедками с тяговыми канатами; предохранительный щит с дугой безопасности, устройства для увязки груза. Ошиновка односкатная на шинах 18,00 R22.5
Прицеп роспуск оснащен: кониками, соединительным шлейфом, имеющим тяговой канат, два пневматических рукава и кабель, предназначенные для питания тормозной системы и внешних световых приборов. Ошиновка односкатная на шинах 18,00 R22.5
Тяговая гидравлическая лебедка Rotzler тягой 20 тс. Диаметр троса 17 мм, длина 60 метров.

DAF TREKKER 8x6 pipe truck
Тип: универсальное колесное шасси с усиленной конструкцией и колесной формулой 8х6, с блокировкой межосевых и межколесных дифференциалов.

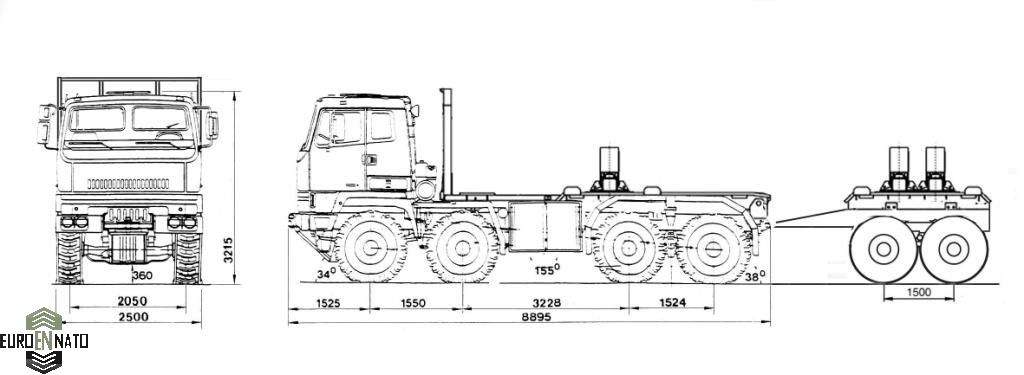

Габаритные размеры ДхШхВ, мм	8895х2500х3900
Колесная база, мм	1550+3228+1524
Дорожный просвет, мм	360
Снаряженный вес, кг	14000
Грузоподъемность максимальная, кг	30000
Полная масса, кг	44000
Допустимая масса прицепа, кг	60000
Первый мост, марка/нагрузка, кг	Dana-Spicer/GKN-Kirkstall SD66-11M-IS / 9000
Второй мост, марка/нагрузка, кг	Dana-Spicer GKN S82 / 9000
Третий мост, марка/нагрузка, кг	Dana-Spicer GKN Kirkstall D66 12-ISHF / 13000
Задний мост, марка/нагрузка, кг	Dana-Spicer GKN Kirkstall D66 12-IS / 13000
Передаточное число главной передачи	6,64:1
Колеса	Michelin XZL 18,00 R22,5
Подвеска мостов марки Scammell-Hendrickson на малолистовых полуэллиптических рессорах с гидравлическими амортизаторами и стабилизаторами поперечной устойчивости.
СИЛОВАЯ УСТАНОВКА
Тип: 4-х тактный, рядный 6 цилиндровый, водяного охлаждения, с турбонаддувом и промежуточным охлаждением воздуха. Установлен моторный тормоз.
Марка, модель	Perkins/Rolls-Royce Eagle LM
Объем цилиндров, л	12,17
Мощность, л.с./об.мин	400/2100
Крутящий момент, Nm/об.мин	1850/1100-1600
Объем системы охлаждения, л	52
Объем масла двигателя, л	27
ТРАНСМИССИЯ
Тип: привод 8х6, с подключаемым передним мостом и блокировками межосевых и межколесных дифференциалов. Встроен гидродинамический тормоз замедлитель - ретардер.
Коробка передач, марка-модель	ZF 6HP600
Тип	автоматическая гидромеханическая
Количество передач вперед/назад	6/1
Объем масла АКПП, л	25
Сцепление гидромеханическое, с переключением "под нагрузкой", гидротрансформатор с функцией блокировки.
Коэффициент трансформации, min-мах	1-3
Раздаточная коробка, марка-модель	Scammell
Количество передач	1
РУЛЕВОЕ УПРАВЛЕНИЕ
Марка-модель	ZF 8098
Двухконтурное управление, с рулевым приводом на 1 и 2 ось. Система оснащена резервной гидравлической системой с приводом от гидронасоса установленного на вторичном валу АКПП.
ТОРМОЗНОЕ УПРАВЛЕНИЕ
Тип привода	Пневматический
Тип тормозного механизма	Барабанный
Привод двух контурный, пневматический. Тормозные энергоаккумуляторы установлены на 4 осях. Привод стояночного тормоза на колеса задней тележки. Дополнительно выведены 2 линии прицепа.
ЭЛЕКТРООБОРУДОВАНИЕ
Напряжение, В	24
Генератор, В/А	28/100
Аккумуляторная батарея, количество/емкость А/ч	2/225
Объем топливного бака,	272-1200
Максимальная скорость, км/ч	80
Средний расход топлива при полной загрузке, л/100 км	49
Радиус разворота, м	12

DAF TREKKER 8x6 трубоплетевоз автопоезд внедорожный предназначен для перевозки труб (труб, турбобуров, штанг, металлопроката, леса в хлыстах и сортиментах) диаметром от 530 мм до 1420 мм, длиной 12 м, по всем видам дорог, а также плетей (секций труб) того же диаметра длиной до 36 метров вне дорог общей сети, вдоль трассы строительства трубопровода. Область эксплуатации трубовоза: пересеченная местность V категории и сложные погодно-климатические условия при температуре окружающего воздуха от -50° до +50° по Цельсию. Автомобильный трубовоз - плетевоз представляет собой специальный автопоезд, предназначенные для перевозки труб и плетей (труб, турбобуров, штанг, металлопроката, леса в хлыстах и сортиментах) и состоящие из тягача и прицепной тележки-роспуска. Тягач и роспуск трубоплетевоза оснащен специальным навесным оборудованием для укладки и крепления перевозимых труб и плетей. Тяговое усилие на груженый прицеп-роспуск передается: у трубовозов - через тяговосцепной прибор и жесткое дышло, у плетевозов - непосредственно трубами (плетями), закрепленными на тягаче и роспуске. Плетевоз состоит из автотягача и двухосного прицепа-роспуска. Тягач оборудуется надрамником с предохранительным щитом и поворотным коником с двумя переставными стойками-упорами для укладки передних концов перевозимых труб. Прицеп-роспуск имеет двухосную рессорно-балансирную подвеску и два коника (аналогичные конику тягача) для размещения задних концов перевозимых труб. Стойки-упоры коников тягача и роспуска переставляют в зависимости от количества и диаметра транспортируемых труб (плетей) и фиксируют в нужном положении шкворнями. Рама роспуска оборудована дышлом для соединения с буксирным устройством автомобиля при холостом пробеге и для крепления страхового каната при транспортировке труб и плетей. При многорядной укладке трубы увязывают на кониках предохранительным канатом. Натяжение увязочного каната обеспечивается или устройствами винтового типа, или встроенной гидравлической специальной лебедкой, вмонтированной в одну из стоек каждого коника. Задний коник роспуска и коник тягача снабжены канатными устройствами для удержания труб от сползания вперед или назад при рывках и резких торможениях тягача. Погрузка - разгрузка труб (плетей) производится автокранами или кранами-трубоукладчиками.
