Bucher Duro трехосное шасси вездехода

MOWAG Bucher Duro III энергонасыщенный универсальный трактор-шасси — это колесный трактор типа тягач, или универсальная рабочая машина, сочетающая в себе качества скоростного тягового транспортного средства и рабочего колесного носителя агрегатов. Шасси трактора построено по специальному заказу и отличается уникальными техническими характеристиками. Базой машины послужил известный моторизированный агрегат-трактор производства МОВАГ серии Бухер Дуро 6х6. Колесные шасси трактора MOWAG Bucher Duro III заслужили завидную репутацию благодаря уникальному сочетанию мощи и комфорта, а также открыли новое направление развития идеи скоростного колесного трактора с высокими техническими характеристиками. По сути, тракторы MOWAG Bucher Duro III — это комплекс высокопроизводительного оборудования, способный быстро, качественно и эффективно выполнять множество работ в военном, гражданском и дорожном строительстве, в коммунальных службах, сельском и лесном хозяйстве.

---

MOWAG Bucher Duro III как универсально-пропашной энергонасыщенный трактор имеет мощную систему выдачи энергии мотора внешним потребителям с возможностью подачи до 70% от мощности трактора, с помощью гидравлических систем привода навесного оборудования, и механической передачи ВОМ 1000 и 540 об/мин, независимо от скорости движения трактора. Универсально-пропашной трактор предназначен для выполнения различных сельскохозяйственных работ с навесными, полунавесными и прицепными машинами и орудиями, а также погрузочно-разгрузочных работ и работ по транспортировке груза.



Трактор-шасси MOWAG Bucher Duro III способен выполнять не только большинство сельскохозяйственных работ, но и находит свое применение в строительной, промышленной, транспортной и коммунальной сферах. Область использования расширяется благодаря целому комплексу навесного, полунавесного и прицепного оборудования, а также способностью агрегатироваться с большинством сельскохозяйственных машин. Оборудование: шасси трактора имеет моноблочную гидравлическую навесную систему с силовым и позиционным регулятором, а также дополнительный трехсекционный гидрораспределитель для отбора мощности на гидроприводы рабочих органов агрегатируемых с трактором машин и орудий. На верхней плоскости корпуса заднего моста устанавливается кронштейн-опора центральной тяги навесной системы. На боковых поверхностях корпуса заднего моста и рукавов конечных передач установлены кронштейны для монтажа силовых цилиндров навески нижних тяг и их стяжек. Заднее навесное устройство по типу НУ-3 трехточечного типа, которое позволяет агрегатировать сельскохозяйственные машины импортного и отечественного производства, с присоединительными элементами, выполненными по ГОСТ 10677-2001г., для тракторов этого класса тяги. Трактор оборудован быстро соединяющим устройством БСУ.



Гидравлическая система отбора мощности заключается в передаче вращения от двигателя на агрегатируемую систему при помощи потока жидкости, используемой в системе. ГСОМ (гидравлическая система отбора мощности) широко используется на тракторе для привода механизмов сложных коммунальных или сельскохозяйственных машин. Гидравлическая система отбора мощности состоит из аксиально-поршневого гидравлического насоса, распределителя, емкости для используемой в системе жидкости, радиатора охлаждения и соединительных муфт. Гидравлическая система отбора мощности позволяет плавно регулировать частоту вращения, независимо распределять вращение на несколько рабочих органов и автоматизировать процесс. ГСОМ может быть навесной с приводом от вала отбора мощности или находиться внутри конструкции машины. На тракторе гидравлическая система имеет разделенные гидравлические контуры, в том числе и емкости для масла. Оба контура оснащены насосами с приводом от вала отбора мощности.



Трактор оснащен четырехсекционным гидрораспределителем для управления выносными линиями. Секции 1 и 2 управляются джойстиком, секции 3,4 – рычагами, также секция 1 и 4 имеют регулировку расхода масла. Все секции двойного действия. Тип гидросистемы трактора обеспечивает позиционное, силовое, смешанное регулирование положения сельскохозяйственных орудий. Гидросистема рабочего оборудования трактора относится к типу «чувствительных к нагрузке», или как Load Sensing или LS-system. Аксиально-поршневой насос с автоматическим регулированием потока подает рабочую жидкость только когда это необходимо для привода рабочего оборудования. При этом поток и давление ограничиваются заданными величинами. Гидравлическая система имеет четыре пары рабочих выводов гидролиний, дополнительные линии дренажа и свободного слива. Максимальная производительность гидравлического насоса - 100 л/мин. Давление в системе 200 bar. Для привода гидромоторов рабочих органов сельхозмашин и обеспечения прижимного усилия орудий, на выносных гидролиниях возможно регулирование потока в пределах от 5 до 87 л/мин. Передний и задний механический вал отбора мощности трактора, имеет четыре частоты вращения 1000 и 540 об/мин, а также в режиме ЕСО 1400 и 750 об/мин, при работе на частичных режимах нагрузки двигателя. Управление фрикционной многодисковой “мокрой” муфтой ВОМ – электрогидравлическое. Хвостовик вала отбора мощности может иметь размер шлица как стандартный для отечественных тракторов, так и вариант для работы с навесными орудиями иностранного производства.



Навеска трактора трехточечного типа навесного устройство, обеспечивающее грузоподъемность на оси подвеса 4000 кг, включает в себя фронтальное устройство для установки навесного оборудования и кормовой механизм, обеспечивающий агрегатированние с большим количеством сменных орудий и оборудования. Фронтальный механизм быстрой установки сменного оборудования, позволяет использовать значительный арсенал доступных механизмов для выполнения самых разных работ. Как правило, передняя плита используется для установки: отвалов, уборочных щеток, моющих реек, фронтальных порталов, манипуляторов. Привод и работа механизмов обеспечивается гидрораспределителем привода оборудования. Навесной механизм кормового расположения, по типу универсально-пропашного трактора состоит из двух продольных тяг с удлинителями, шарнирно укрепленных на корпусе заднего моста, центральной тяги, соединенной с серьгой датчика силового регулирования или с кронштейном, установленным на корпусе заднего моста, поворотного вала с подъемными рычагами, раскосов и ограничительных цепей со стяжкой. Навесная машина присоединяется к концам нижних продольных тяг и центральной тяге сферическими шарнирами. Трехточечная схема используется для работы с широкозахватными машинами, которые должны двигаться по строго заданной траектории без больших колебаний (сеялки, культиваторы, бороны и т. п.). Для упрощения агрегатирования, трактор оснащается автоматическими крюками нижних тяг фирмы GKN Walterscheid. Тягово-сцепные устройства трактора для сцепки тракторной машины с различным прицепным коммунально-уборочным оборудованием, имеют кормовое и фронтальное расположение, в зависимости от типа выполняемых работ. Главный элемент сцепки — это тягово-сцепное устройство ТСУ Ringfeder VBG 590VR-2, расположенное во фронтальной и кормовой секции трактора, с устройством для регулировки по высоте. Устройство сцепки применяется для буксировки прицепов различного назначения, сельскохозяйственных и коммунальных типов. А также общего назначения по типу прицеп-площадка. Для различных сцепных устройств, применяются встроенная система универсального подключения с помощью тягово-сцепных крюков и шаровых сцепок типа шаровое ТСУ (тягово-сцепное устройство типа шар-полусфера или шар-петля), с замком и фланцем крепления с различными размерами сцепных устройств. Сцепные шаровые устройства расположены в кормовой секции на специальной опоре GKN Walterscheid типа муфтовый блок, с бесступенчатым регулируемым уровнем сцепки. Шаровые сцепки используются как для сцепки с буксирной штангой или водилом, так и для сцепки с параллельными тягами сразу двух устройство для привода управления мостов прицепного состава GKN Land Systems.

---

Опциональное оборудование трактора: возможна комплектация трактора с дополнительным двигателем внутреннего сгорания, для подключения энергетически затратного навесного оборудования. Монтируются специальные промышленные дизеля производства Caterpillar. Cummins, Perkins, Deutz, MTU и Detroit Diesel мощностью от 150 до 300 кВт полезной мощности, что позволяет использовать машину как снегоуборочный агрегат с расчетной производительностью 6000 тонн в час. Для увеличения сцепного веса при буксировке тяжелых прицепных тралов или работы трактора как пропашной, тягач оснащается съемным балластом для улучшения сцепления колес с почвой или другой дорожной поверхностью. За кабиной тракторной машины возможна установка устройства для осуществления крановых и такелажных операций. Это гидравлический кран Z-образной конструкции производства HIAB с максимальным вылетом стрелы 5 метров. Грузоподъемность на минимальном вылете более 3000 кг. Кран оснащается как постовым устройством управления крановыми операциями, так и пультом дистанционного управления. С пульта управления возможен контроль за управлением дополнительных лебедок тросовых с допустимым тяговым усилием от 10 тон до 25 тонн.



---



Описание конструкции трактора MOWAG Bucher Duro: компоновка энергонасыщенного тракторного шасси нестандартная, оригинальная, разработанная компанией Моваг с использованием платформы Бухер Дуро 6х6 с целью создания нового поколения унифицированных тракторных шасси. Особенность конструкции заключается в использовании равновеликих колес на всех осевых агрегатах, с системой полно-управляемого и полноприводного шасси. Ходовая часть шасси трактора имеет подвеску подрессоривания колес, которая позволяет трактору передвигаться со скоростью до 80 км/ч с сохранением высокого комфорта и безопасности. Кабина трактора расположена между осей, по центру базы, со смещением вниз для уменьшения раскачки и увеличения стабильности трактора. Высокая транспортная скорость трактора позволяет использовать самоходный агрегат на дорогах общего пользования без создания проблем другому транспорту. Это тип работ связан с коммунальным сектором, а так же строительным, например при работе трактора в качестве самосвального тягового устройства. С конструктивной точки зрения шасси тяговой тракторной машины Bucher Duro Trac, это рамный специальный энергонасыщенный tractor (тягач), используемое в качестве тягача тяжелого оборудования и универсальной сельскохозяйственной тяговой машины. Трактор тягач имеет высокую скорость и большую силу тяги, за счет многоступенчатой трансмиссии, усиленной конструкции и большому передаточному отношению в приводах, оснащенных системой блокировки дифференциального разделения мощности. Высокая тяга так же обеспечивается активной подвески колес, которая не допускает разгрузки пятна контакта шин с опорной поверхности, что позволяет избегать пробуксовки. Трактор широко применяется для организации перевозки тяжёлых грузов, в качестве тягача лидера, или в виде толкача. Трактор-тягач использует мостовую приводную схему 4х4, имеющий кабину оператора водителя и приводные агрегаты, обеспечивающие поступательное движение машины, а также обеспечивающие энергетическую независимость транспортного средства с возможность выдачи части энергии внешним потребителям. Шасси трактора, использует компоновку транспортной машины особо высокой прочности, для эксплуатации в тяжелых условиях. Это означает, что все детали машины, имеющие отношение к обеспечению прочности и стабильности поведения характеристик, при движении трактора, в том числе на сильнопересечённой местности, т.е. если дорожными препятствиями занято свыше 30% площади, с резко изменяемым рельефом, машина сохраняет целостность конструкции, в течение всего срока эксплуатации. Особенность полноприводной платформы MOWAG Bucher Duro, это возможность эксплуатации в сложных условиях без ограничения по времени. Общий конструктивный дизайн трактора отличается мощной конструкцией, и имеет большее отношение к трактору, так как в конструкции применяются классические решения энергонасыщенных колёсных машин. В целом задача конструкции в эксплуатации машины, подчинена жесткой и тяжелой форме работ - тяговые и толкающие работы на бездорожье, в условиях больших перепадов температур и отсутствием дорожной сети.



---



Bucher Duro 6x6 шасси транспортное средство класса All Terrain, представляет собой внедорожный пневмоколесный транспортер, с полным приводом всех осей 6х6 с односкатной ошиновкой, предназначенный для производства колесной, колесно-гусеничной и комбинированной техники с двухпутевым движителем, с возможностью движения по всем типам дорог, в том числе  пересеченной местности I-V категории при температуре окружающего воздуха от -50° до +50° по Цельсию.

Полноприводный автомобиль-шасси Mowag (Германия-Швейцария) серии Bucher Duro с колесной формулой 6х6 и односкатной ошиновкой, используются для производства внедорожных автомобилей, для проведения движения по труднодоступным ландшафтам природных парков, в том числе в горной местности. Вездеходное шасси Бухер 6х6 предназначен для работ в заболоченных (до третьей категории по классификации), обводненных и заснеженных районах, на экстремальном  бездорожье, в болотистой местности, мелководье. Шасси может эксплуатироваться при эвакуации при стихийных бедствиях на затопленных территориях при наводнениях и половодье и других сложных дорожно-климатических условиях. Арочные шины большого диаметра и низкого давления позволяют уверенно преодолевать особо сложные участки топких грунтов и экстремального мелководья.

Назначение внедорожного шасси Bucher Duro 6x6:

Благодаря высокой проходимости, этот вид транспорта чаще всего используются в северных условиях и для оперативной доставки сотрудников на место работы (строительное, ремонтное, геологоразведочное и т.д.) в труднодоступной местности, при проведении туристических и экскурсионных мероприятий на снежной и болотистой местности. В состав оборудования и комплектации шасси, входят системы для обеспечения повышенной живучести в сложных условиях работы. В это входит как сама конструкция автомобиля, так и ее отдельные узлы: двигатель высокой надежности, адаптер для безопасной и быстрой эвакуации, гидравлическая двух сторонняя лебедка для проведения спасательных работ, система управления за давлением в шинах, сэндтраки, шанцевый инструмент, домкраты, траковые цепи для задних колес, система автоматического пожаротушения, автономный дизель-генератор.

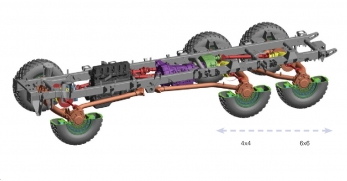

Bucher Duro описание конструкции несущего шасси:

Шасси Bucher Rough Terrain имеет самую совершенную и передовую конструкцию, которая учитывает особенности эксплуатации шасси, без ущерба надежности и выносливости при эксплуатации в сложных условиях.

Тип компоновки шасси: вагонного типа, с расположением кабины водителя над передней осью, и смещенным в пределы базы двигателем, капотом которого является оперенье кабины. Внедорожный автомобильный автомобиль имеет шасси пневмоколесного типа, специально построенное для установки оборудования для перевозки пассажиров. Основное отличие данного спецшасси - компоновка вагонного типа и специальная жесткая рама, состоящая из коробчатых балок. Данная компоновка выбрана из соображения выгоды, с точки зрения эксплуатации машины. Шасси Arctic Trucks Rough Terrain имеет сравнительно небольшую монтажную высоту, чем обеспечивается максимальное удобство для размещения оборудования и снижение центра масс. Низкая кабина водителя шасси имеет отличный обзор, удобство входа-выхода и преимущество в виде надежной системы подрессоривания за счет оптимального расположения. Осевой агрегат спецшасси имеет преимущество в типе и компоновке ходовой части, с рациональным размещением осей по базе. Мосты спецшасси без использования тележечной схемы, при данной схеме приводные оси размещаются группами по концам опорной базы шасси, так достигается статическая устойчивость данного транспортного средства, а так же обеспечивается максимальные углы скрещивания мостовых балок относительно друг друга.



Двигатель на шасси смещен в пределы колесной базы, на самое выгодно расстояние с точки зрения развесовки, удобства обслуживания и защищённости. Двигатель расположен выше уровня рамы, и защищен снизу деталями ходовой части, при этом все системы обеспечения работы двигателя, расположены в верхней части автомобиля, в наименее запылённом месте, и с защитой от заливания водой. При этом силовая установка капсулирована, в более простой прямоугольной форме, частично элементами оперения кабины и частично тепло- шумо- защитными бронеэкранами. Данная компоновка автошасси  резко повышает возможности эксплуатации в экстремальных дорожных и климатических условиях, в том числе экстремальных. Для удобства обслуживая двигателя, кабина откидываться с помощью гидроподъемника. В пределах колёсной базы расположены инструментальные ящики большого объема, для размещения тросов, пульта управления эвакуационными лебёдками, запасные части и инструмент. Дополнительные емкости смонтированы в кабине внутри, и за кабиной, в дополнительных инструментальных ящиках.



Силовая несущая конструкция, в виде рамы шасси Arctic Trucks, определяет возможности машины в перевозке пассажиров. На спецшасси применена мощная и надежная силовая несущая конструкция, коробчато-балочного типа. Конструкция рамы, это первый признак совершенной машины, которая допускает заявленные характеристики грузоподъемности и проходимости в течение всего срока службы машины. Для этого, на шасси применена нетрадиционная рамная конструкция, с использованием двух продольных балочных лонжеронов замкнутого П-образного (или коробчатого) профиля. Рама изготовлена из цельного стального листа, с высоким пределом текучести, путем сворачивания его, с последующей завальцовкой и образованием закрытой петли, с конечной сваркой концов для герметизации. Профиль рамы прямоугольный, прямой, с минимальным количеством сварных соединений и стыков. При этом рама полностью герметичная, с закачанным газом внутри для контроля целостности и датчиком манометром для выдачи информации о давлении внутри, и как следствие получение информации о целостности рамной конструкции. Материал рамы - специальный сверхвысокопрочный и эластичный сплав с большим пределом текучести.

Размеры каждой секции рамы: толщина листа 6 мм, что соответствует эффективной стенке за счет прямоугольного сдвоенного профиля каждой секции рамной балки в 12 мм. Полка лонжерона образована 12 мм листом без сварного ответвления от рамы с полкой 100 мм. Высота лонжерона 180 мм. Расстояние между лонжеронами рамы 900 мм. Траверсы рамы, соединяющие две рамные балки трубчатые, приваренные. Общее количество силовых поперечин 8 штук. С обеих сторон раму соединяют мощные приваренные силовые поперечины, допускающие нагрузку на буксировочное устройство до 60 тонн. На случай эвакуации и буксировки автомобиль оснащен мощными петлями и пальцевыми муфтами с нагрузкой 4х15 + 1х20 тонн спереди, и 4х15 тонн сзади, включая специальные эвакуационные муфты STANAG 4478E Recovery Eyes для эвакуации автобуса в режиме частичной полупогрузки, и тягово-сцепные приборы ТСУ Rockinger с допустимой нагрузкой 40 тонн. Передний бампер, изготовленный из 8 мм стали, имеет лыжеобразную форму, для скользящего преодоления препятствий. Функцию заднего противоподкатного бампера выполняет буксирная штанга типа «водило».

Светотехническое оборудование автомобиля спереди, сзади и крыши кабины оснащено защитными решетками. На раме в пределах колесной базы смонтирован двигатель с гидропередачей, агрегаты трансмиссии, подвески колес, устройства ТСУ, рулевое управление, кабина, лебедки с гидроприводом, и другое оборудование. Для монтажа оборудования кузова, на раме предусмотрены посадочные места с площадками опор. Крепление подвески колёс к раме осуществляться к приваренным на заводе специальным кронштейнам. Рама машины и оборудования защищено специальной устойчивой к повреждениям мастикой. Электрооборудование автобуса имеет водозащищенную изоляцию с использованием специальных разъемов. Днище шасси, в наиболее уязвимых местах, защищено броневой защитой.



---



MOWAG Bucher Duro III 6х6 внедорожное самоходное колесное шасси универсального назначения предназначено под монтаж различного специального оборудования и агрегатов и его транспортировки по дорогам всех категорий на дорогах общего пользования, так и на пересеченной местности V категории в сложных погодно-климатических условиях при температуре окружающего воздуха от -50° до +50° по Цельсию. Автомобиль-вездеход Bucher Duro может эксплуатироваться в качестве носителя оборудования: бортовой вездеход, автобус, передвижная авторемонтная мастерская парм, пожарный-спасательный автомобиль. Серия MOWAG Bucher Duro представляет собой автомобили для тяжелых условий эксплуатации, и отличаются высокими эксплуатационными характеристиками, повышенной надежностью и выносливостью.

Серия унифицированных автомобилей MOWAG Bucher Duro III Military представляет собой специализированные шасси, или так называемые спецшасси для тяжелых условий эксплуатации, спецшасси отличаются высокими эксплуатационными характеристиками, повышенной надежностью и выносливостью. Для создания шасси автомобиля Bucher Duro с предельными характеристиками, были привлечены в один проект ряд лучших, в своей области автомобильных компаний. В разработке и производстве транспортной машины принимали участие  - MAN Nutzfahrzeuge AG, Daimler AG, Steyr-Werke A.G., ZF Friedrichshafen AG, DEUTZ AG, ROTZLER GMBH.

Особенность шасси MOWAG Bucher Duro III:
Спецшасси производства Mowag Nutzfahrzeuge AG серии Bucher Duro построено с использованием полу-вагонной компоновки, с размещением двигателя и элементов трансмиссии позади кабины с частичным использованием места в кабине. Кабина оператора-водителя, расположена над передней осью, с минимальным выносом по высоте, что резко понижает общий габарит машины, и позволяет устанавливать полезные надстройки, в дорожном габарите имея большой вынос оборудования за передний габарит, как буровых или крановых стрел. Целиком конструкция шасси оригинальна, и разработка исключительно в интересах грузоперевозок на тяжелом бездорожье. При этом шасси имеет в базовой комплектации полный перечень необходимого оборудования для обеспечения энергией надстроек, это вал отбора мощности на двигателе и на коробке переключения передач, два встроенных гидравлических насоса, гидромеханическое сцепление.

Общее устройство автомобиля:
Автомобиль шасси марки Bucher Duro является законченным транспортным самодвижущимся механизмом, с самодостаточной конструкцией, которая имеет в своей основе главную сборочную единицу - силовой опорный контур в виде рамы. Рама шасси специальная, сверхвысокопрочная, оригинальная, изготовленная из специальных сталей и сплавов. Особая конструкция рамы позволяет использовать шасси без применения надрамника, и других дополнительных промежуточных силовых каркасов, что резко снижает металлоёмкость машины и общую массы агрегата. Рама шасси выполнена по жесткой схеме, т.е. без использования рамы в качестве дополнительного торсиона при отработке неровностей дорожного покрытия. На практике это означает, что силовая конструкция не допускает кручение, что важно, при постройке специальных комплектных автомобилей, где скручивание рамы может привести к порождению навесного и надстраиваемого оборудования и механизмов, например кунга-будки или крановой установки. Ходовая часть шасси, так же зависит от мощной рамы, служащей основанием для всех агрегатов и узлов автомобиля-шасси, мостов с колесами и эластичной подвески, связывающей раму с мостами.
Как силовая конструкция, рама шасси Bucher Duro определяет возможности машины, мощная и надежная рама, это первый признак совершенной конструкции, которая допускает заявленные характеристики грузоподъемности и проходимости. Для этого на шасси применена нетрадиционная рамная конструкция, с использованием двух продольных лонжеронов замкнутого П-образного (или коробчатого) профиля, изготовленная из цельного стального листа путем сворачивания его, с последующей завальцовкой и образованием закрытой петли, с последующей сваркой концов для герметизации. Профиль рамы прямоугольный, прямой, с минимальным количеством сварных соединений и стыков. При этом рама полностью герметичная, с закачанным газом внутри для контроля целостности и датчиком манометром для выдачи информации о давлении внутри, и как следствие получение информации о целостности рамной конструкции. Материал рамы - специальный сверхвысокопрочный и эластичный сплав с большим пределом текучести. Размеры каждой секции швеллера: толщина листа 6 мм, что соответствует эффективной стенке за счет прямоугольного профиля 12 мм. Полка лонжерона образована 6 мм листом без сварного ответвления от рамы с полкой 100 мм. Высота лонжерона 180 мм. Расстояние между лонжеронами рамы 900 мм. Траверсы рамы, соединяющие два швеллера трубчатые, приваренные. С обеих сторон раму соединяют мощные силовые поперечины, допускающие нагрузку на буксировочное устройство до 60 тонн. Общее количество силовых поперечин 6 штук. На случай эвакуации и буксировки автомобиль оснащен мощными петлями и пальцевыми муфтами с нагрузкой 2х10 + 2х15 тонн спереди, и 2х10 тонн сзади. Светотехническое оборудование автомобиля спереди, сзади и крыши кабины оснащено защитными решетками. На раме в пределах колесной базы смонтирован двигатель с гидропередачей, агрегаты трансмиссии, подвески колес, устройства ТСУ, рулевое управление, кабина, лебедки с гидроприводом, и другое оборудование. Для монтажа оборудования и надстроек, на раме предусмотрены посадочные места с площадками опор. Крепление подвески колёс к раме осуществляться к приваренным на заводе специальным кронштейнам.



MOWAG Bucher Duro III 6х6 моторно-трансмиссионное отделение:
Компоновка автомобиля с использованием силовой передачи предусматривает расположение МТО в раздельном блоке с последовательным расположением агрегатов «двигатель-гидротрансформатор-коробка переключения передач-раздаточная коробка». При этом детали системы объединены в два узла: двигатель + моноблок из с гидротрансформатора, коробки переключения передач, и раздаточной коробки, и главной передачи второго моста. Соединение между двигателем и коробкой вальное, с помощью карданной передачи. Двигатель МТО смещен к центру базы между первым и вторым мостом, а единый силовой трансмиссионный блок расположен позади кабины, с расположением РК (раздаточной коробки) над второй осью. Привод первого моста за счет длинного карданного вала и промежуточной опоры, привод третьего моста за счет выхода вала из раздаточной коробки. Соответственно редуктор второго моста не проходной. МТО на шасси применяется специального типа, от тяжелых тракторов, что предопределило большую надежность силовой установки и высокий ресурс до капитального ремонта. Приводной силовой агрегат, а также системы впуска, выпуска и системы охлаждения расположены выше уровня рамы, под крышей кабины, в наименее запылённом и наиболее защищённом месте.



Силовая установка:
В качестве приводной установки ведущих колес шасси, а так же привода вспомогательного оборудования через коробку отбора мощности, выступает двигатель промышленного типа, допускающий работу в режиме максимальной мощности 90% по времени марки Cummins. Мотор внутреннего сгорания, поршневой, с воспламенением от сжатия, работает на дизельном топливе, керосине, бензине или их смесей.

Серия двигателя Cummins ISBe 185. Тип двигателя: 6-и цилиндровый с рядным расположением, цикл двигателя 4-х тактный. Охлаждение двигателя жидкостное, под давлением. Впуск двигателя компрессорный с использованием турбонагнетателя HE221W HOLSET. Для охлаждения сжатого в компрессоре воздуха применен промежуточный охладительный теплообменник по схеме «воздух-воздух». Рабочий объем цилиндров двигателя составляет 5.9 литра. Мощность двигателя составляет 185 л.с. (136 кВт) при 2500 об/мин. Максимальный крутящий момент 700 Нм при 1200-1700 об/мин. Устройство впрыска топлива: непосредственный впрыск топлива с помощью аккумуляторной топливной системы или системы типа коммон-рэйл. Система впуска воздуха оснащена трехступенчатой системой воздушной фильтрации типа мультициклон, со степенью очистки 99.8%. Для зимнего запуска двигатель оснащен системой впрыска эфира, а так же факельным подогревом впускного коллектора. Объем масла двигателя 19,5 литров. Система смазки двигателя циркуляционная, с мокрым картером. Картер двигателя с дополнительной емкостью, специальной конструкции для избегания масляного голодания при движении с боковым креном. Объем охлаждающей жидкости 20 литров. Объем дизельного топлива в баке 200 литров.



Особенность используемого двигателя: применение промышленного двигателя экологического стандарта Евро 1, и системы охлаждения жидкостного типа, позволяет эффективно эксплуатировать шасси в сложных условиях критических низких температур Севера, с большим перепадом от +50, до минус 50 градусов. Блок картер двигателя отлит из специального чугуна. Система смазки с принудительным охлаждением в масляном радиаторе, оснащена двумя шестеренчатыми двух секционными насосами, один откачивающий, другой нагнетаемый производительностью 100 л/мин каждый. Два масляных насоса обеспечивают непрерывную подачу масла к потребителям: к коренным и шатунным подшипникам коленвала, к подшипникам распределительного вала, к терморегулятору управления гидромуфтой, к топливному насосу высокого давления, к регулятору вращения двигателя, к воздушному компрессору, к толкателям, через полые каналы толкателей к регулировочным винтам, к коромыслам и втулкам системы газового распределения, далее к стержням клапанов и механизмам их поворота. Дополнительно установлены форсунки для образования масляного тумана и для принудительного охлаждения поршней. Вся масляная система не только высокоэффективна, но и позволяет шасси автомобиля работать с большими поперечными и продольными кренами без риска масляного голодания.

Трансмиссия шасси-гибридного типа, обладает исключительными характеристиками и включает в себя элементы: гидротрансформатор сблокированный в моноблок с единым картером, в составе которого размещены узлы с тандемным расположением с коробкой переключения передач, раздаточной коробкой и главной передачей второго моста. Система передачи крутящего момента от двигателя на ведущие колеса ТС, выполнена по приводной схеме 6х6 с постоянным приводом на 3 колёсных моста и 6 колес грузового шасси. Так же в состав механизмов и оборудования трансмиссии автомобиля типа шасси входят: карданные валы открытого типа, червячного редуктора привода колес Bucher-Guyer DeDion с дифференциалами межосевой самоблокировки Torsen-Торсен одинарной главной передачи в ведущих мостах, полуосей и колесных редукторов внешнего зацепления в ступицах ведущих мостов.

Главной особенностью трансмиссии является использования системы гидрообъемной передачи Allison AT1000 от тяжеловозных грузовых машин, рассчитанных на тяжелые эксплуатационные нагрузки, что вместе с мощным силовым агрегатом создает агрегат с высокой тяговой возможностью исключительной надежностью и большим ресурсом.

Основные преимущества системы переключения передач Allison установленной на автомобиле шасси:

-Увеличение крутящего момента двигателя в 3 (!) раза за счет пробуксовки ГТР;

-Устранение ударных и циркулирующих нагрузок с увеличение ресурса всей трансмиссии;

-Автоматический старт шасси на любой передачи, в том числе при движении на уклон;

-Раскачка автошасси методом включения поочередно передачи переднего и заднего хода;

-Отсутствие пробуксовки на колесах, с плавным наращиванием крутящего момента;

-Встроенный гидродинамический не изнашиваемый тормоз высокой мощности.

Конструктивно коробка переключения передач автоматического типа коробка переключения передач с использованием многорядного планетарного механизма, автоматическая с ручным селективным переключением выбора режима трансмиссии и гидрообъемной передачей HydroDrive. Количество передач в АКПП, вперед/назад: - 5/1. Диапазон скоростей в режиме максимальной мощности двигателя на первой и последней передачи от 2,5 до 120 км/ч. Гидротрансформатор трансмиссии одноступенчатый, трехколесный марки Allison с функцией блокировки ГТР и с автоматическим бесступенчатым изменением крутящего момента для наращивания мощности, в широком диапазоне от 1:1 до 1.7:1. Встроен гидродинамический тормоз интардер мощностью 150 кВт. Гидромеханическая передача позволяет автоматически регулировать скорость и тягу в зависимости от нагрузки, обеспечивает плавность хода и быстрое переключение скоростей. Гидротрансформатор PowerShift Torque Converter  сблокирован с переключением передач, и оснащен принудительным охлаждением масла с помощью выносного теплообменного радиатора. Картер коробки переключения передач и ГТР общий.

Раздаточная коробка типа Торсен, встроенная в моноблок механическая Torsen Bucher-Guyer 2S-22, с 2-х ступенчатым планетарным рядом и с дифференциальным приводом распределением крутящего момента между осями, с автомеханической блокировкой дифференциала. Передаточное число входящего и исходящего крутящего момента 1:1,02. Распределение момента между передними и задними осями 1:1,78. Диапазон передаточных чисел РК: 1 передача 0.62:1., 2 передача 1.25:1.



Ходовая часть и колесные мосты:
Главная особенность тяговой машины, это использование уникальной рычажно-пружиной подвески колес DeDion (Де Дион). Для уменьшения неподрессоренной массы и повышения проходимости, балки осей и главная передача разделены и разнесена между собой. Подвеска колес использует жесткую мостовую балку типа «дышло» которая в силу конструкции можно отнести к П-образному порталу, выполненному из единой бесшовной изогнутой трубы в форме подковы, где конец опирается на шарнир в 1 точке на раме, а передняя часть состоит из поперечной трубы, на которой в противоположных сторонах крепятся узлы и детали поворотных цапф, ступиц, с встроенным понижающим редуктором конечной передачи.

Ходовая часть данной конструкции, вследствие опоры посредством дышла к центру рамы образует вершину А-образного рычага на которую и опираются колеса, такая конструкция передает продольные динамические и тормозные усилия на кузов машины, в месте центра тяжести. В поперечном направлении роль рычага выполняет шарнирный механизм Уатта, который не позволяет колесному мосту гулять в горизонтальной плоскости относительно рамы. Для перераспределения нагрузки от загруженного колеса к разгруженным при движении на неровностях, подвеска колес оснащена рычажным механизмом Bucher-Guyer. Устройство установлено по обе стороны рамы в середине базы и связывают между собой продольные плечи дышел, развернутых навстречу друг другу. Как только одно из колес опускается при ходе отбоя, механизм передает компенсирующее усилие подвеске колеса, расположенного по диагонали от опустившегося, за счет чего уменьшаются крены при поворотах, а также обеспечиваются минимальный перекос рамы и оптимальное сцепление колес с грунтом на бездорожье. Разнесенная главная передача с центральным дифференциалом и червячным редуктором Torsen Bucher-Guyer с механизмом самоблокировки, а также функцией самоторможения, крепиться к раме, и с помощью полуосей вращает колеса.



Полуоси оснащены шарнирами равных угловых скоростей, с понижением по высоте линии вращения колеса относительно полуоси за счет редуктора понижающей передачи с внешним зацеплением который встроен в ступицу колеса. Это позволяет разгрузить полуось от опасных нагрузок, и защитить ее от ударов благодаря верхнему расположению. П-образное исполнение моста с редукторной конечной передачей заключается в разнесении оси вращения колеса ниже, чем полуосей центральной редукторной передачи. Достигается данное решение путем использования бортовых редукторов с внешним зацеплением шестерен. Конструкция бортовых механизмов второй колесной передачи включает в себя дополнительный колесный картер, к которому крепиться диск колеса. Внутри картер состоит из пары цилиндрических прямозубых шестерен. Шестерня, связанная с полуосью моста, вращает ведомую шестерню колёсного редуктора, которая непосредственно связанно с колесом. В результате повышается дорожный просвет машины, что увеличивает проходимость машины, и значительно возрастает надежность мостового узла, вследствие трансформации крутящего момента непосредственно вблизи колеса. Это значительно снижает нагрузки на полуоси машины, разгружая их. Как результат машина обладает не только выдающимися внедорожными характеристиками, но и отличным поведением на асфальте, с высоким комфортом и удобством рулевого управления.



Преимущества такой подвески не ограничивается улучшением углов поперечной и продольной прокачки, возможности которых ограничены длиной амортизатора и страховочных тросов. За счет подвески удалось получить рекордный дорожный просвет в 406 мм на штатных колесах размерностью 11.00х20. Конструкция с вынесенной главной передачей позволила сделать балку моста без выступа дифференциала, сделав больше и дорожный просвет, и одновременно упростив конструкцию силовой части балки. Использование длинноходной подвески колес на основе витых пружин с прогрессивной характеристикой упругости за счет переменного шага витков и рычага подвески позволяет шасси иметь малую массу, большой динамический ход колес и плавность хода, при сохранении главного преимущества шасси - высокий клиренс, и возможность скоростной езды по сильнопересеченной местности. Подвеска с помощью оригинальной ходовой части, допускает ход колеса в 550 мм, что особенно важно при пересечении холмистой местности, с постоянным контактом колеса с опорной поверхностью, и как следствие с постоянным тяговым усилием на всех колесах при пересечении дорожных неровностей. Подвеска колес с использованием реактивных А-образных рычагов и спиральных пружинах позволяет скрещивать колесные мосты под углом до 30°. В составе подвески задних мостов автомобиля используются пружины с диаметром стального прутка пружины 12 мм, с длиной без полезной нагрузки 420 мм, с диаметром 270 мм. Пружины вынесены за пределы рамы, на максимальное близкое расстояние к колесу. Там же расположены длинноходные гидравлические амортизаторы KONI двухстороннего действия. Диаметр цилиндра трубы амортизатора 64 мм, штока 58 мм, с максимальной длиной цилиндра и выдвинутого штока 710 мм. Ход штока 690 мм. Каждая ось моста имеет по четыре пружины и по два амортизатора. Передний мост использует блок амортизации в ставе объединённого устройства амортизатор в пружине типа MacPherson. Особенность конструкции ходовой части, так же заключается в упругих элементах подвески, в составе которых применены стальные винтовые цилиндрические пружины, с прогрессивной характеристикой. Для гашения колебаний (демпфирования) и поглощения толчков и ударов, действующих на корпус (раму) трактора, в подвеске колес используются гидравлические однотрубные длинноходные амортизаторы KONI. На переднем мосту амортизаторы и пружины установлены на приваренные кронштейны под продольным и поперечным уклоном, амортизаторы и пружины второго моста имеют поперечный уклон, и для удлинения используют специальное крепление с помощью поперечной трубы-торсиона, по концам, которых установлены точки крепления, выводящее шток амортизатора и пружину выше уровня рамы.



Передаточное число главной передачи ГП 6,3:1, в том числе бортовой коэффициент бортовой передачи 4,07:1. Для выравнивания давления внутри картера мостов в верхней части картера установлены предохранительные клапаны - сапуны. Несущая способность переднего моста при ограничении скорости 50 км/ч составляет 8 тонн, на всех скоростях движения до 4 тонн. Грузоподъёмность задних мостов суммарная при ограничении скорости 50 км/ч 20000 кг, на всех скоростях движения до 12000 кг.



Рулевое управление: для осуществления поворота колес, передний мост оснащён поворотными цапфами в конструкции бортовых передач и шкворневого соединения финальной передачи для организации рулевого управления, в случае использования шасси с одной управляемой осью.;Привод колес: шарнир равных угловых скоростей (ШРУС). Для передачи усилия от рулевого колеса к передним колесам, шасси имеет однопоточную передачу усилия с помощью системы гидроусиления. Рулевое устройство включает в себя рулевой редуктор и гидравлическое устройство усиления. Редуктор производства ZF Servocom 8090 типа «гайка на циркулирующих шариках - рейка - сектор» обеспечивает максимальный крутящий момент на валах сошек 600 Нм. Гидравлический насос привода оборудования ZF 7672. Рулевое управление состоит из исполнительного рулевого механизма, с подачей усилия на рулевую штангу, посредством горизонтального маятникового рычага, расположенного за первым мостом, соединяющий рулевыми тягами поворотные цапфы. На рулевой сошке встроен демпфер. Система рулевого управления компактна, имеет верхнее расположение и полностью защищена на бездорожье.

Колеса и диски:
Под конечные требования заказчика предлагается выбор колес максимально учитывающие место эксплуатации автомобиля Бухер 6х6. Ошиновка шасси строго односкатная, с использованием шин с однорядным расположением. Несущее шасси Bucher-Guyer использует шины одинаковой размерности на управляемых и ведущих  осях. В штатном оснащении передние и задние оси оснащены стальными неразборными штампованными дисками производства Standard 11.00 V-20, c использованием шин Continental 405/70 R20. Опционально в базовой комплектации устанавливаются крупногабаритные шины размерности 335/85 R20 Michelin XZL. Данные шины высокой проходимости имеют большую высоту колеса 1100 мм, и большой опорный профиль в нормально давлении 330 мм, а так же обеспечивают минимальный угол разворота машины. Штатные шины высокой проходимости  допускают изменение давления в шинах в широких пределах, от 0.6 до 8 bar. Шасси в модификации Arctic Trucks оснащается колесами на шинах AT44 Nokian Hakkapeliitta 475/70 R17. Шина специально создана для транспортных средств Arctic Trucks, предназначенных для экспедиций, и она отличается превосходным сцеплением с легкостью передвигается по глубокому снегу. Диаметр шины больше метра. Ширина шины при нормальном давлении 475 мм. Шина допускает сверхнизкое давление.



Мосты машины и специальная конструкция шасси позволяет использовать специальные внедорожные крупногабаритные шины, в том числе пониженного давления производства Michelin и Trelleborg с назначением: стройка, карьер, сельское хозяйство, лес, горные условия, грязь, снег, смешанное бездорожье. Шины Trelleborg устанавливаемые на шасси имеют профиль до 600 с посадочным диаметром до 21 дюйма с общим габаритным диаметром до 1100 мм. На выбор предлагаются как стальные сварные цельные диски, так и разборные составные производства Lemmerz, Kronprinz, Trelleborg. Доступны комплектации автошасси на бездисковых колесах TRILEX, с раздельными сегментированными ободами, что позволяет увеличить количество запасных шин без использования дисков. Количество штатных колес шасси 6+1. Запасное колесо расположено в заднем свесе под рамой на лебедке. По заказу возможно оснащение шасси дополнительными запасными колесами.
Автомобиль может быть оснащен: автоматической системой контроля и изменения давления в шинах. Система позволяет автоматизировать подкачку шин, для адаптации покрышки к дорожным условиям, с возможностью нейтрализации прокола. Система управляет за подачу давления в каждое колесо индивидуально. Шиноподкачивающе устройство с электронным управлением и контролем, использует штатные ресиверы увеличенного объема для подкачки шин.

Для увеличения тягового усилия, а так же для старта с места и в помощь при преодолении скользких уклонов, внедорожник оснащается автоматизированной песочницей, которая по требованию осуществлять дозированный выброс гранитной крошки под колеса автомобиля. Устройств установлено на всех осях, и имеет систему подогрева для вымерзания гранита в лед. Для защиты шин при работе в условиях карьера, леса, снега, возможна установка защитных стальных цепных траков. Защитные цепи позволяют резко поднять ресурс колес, защитить шину от агрессивных воздействий поверхности, и поднять коэффициент сцепления на скользких подъемах.

Тормозная система:
Колесный автомобиль Моваг Бухер 6х6 оснащен мощной собственной системой торможения, в составе тормозных колёсных механизмов и компрессионного моторного замедлителя. Главным оборудованием системы торможения, которая обеспечивает полную остановку машины, являются тормоза дискового типа, увеличенного диаметра в количестве 6 штук, установленных на главной передачей, по два диска на каждый редуктор. Тормозной диск производства Brembo, с использованием четырех поршневых суппортов на вентилируемых дисках диаметром 320 мм. Диски и суппорта на всех мостах взаимозаменяемые. Привод тормозов на оси двухконтурный, пневмо-гидравлический. Система включает в себя пневматический актуатор тормозного действия, и гидравлическую передачу энергии к тормозным механизмам. Устройство пневмогидравлического торможения расположено по центру базы автомобиля. Система торможения используют воздушную систему высокого давления 30 атм. Объем воздушных ресиверов шасси 120 литров. Воздушная система осушения использует изопропиловый спирт, и систему воздушной подготовки Bosch со сменным патроном осушителем. Воздушный компрессор поршневого типа, производства Bosch, с объемом цилиндра 125 см/куб, с максимальной производительностью 375 л/мин.
Колесное шасси Бухер для тяжелых работ, дополнительно имеет встроенный эффективный замедляющий механизм моторный компрессионный тормоз двигателя мощностью 120 кВт. Высокая суммарная мощность системы торможения, позволяет эффективно останавливать и подтормаживать автопоезд, в том числе, на длинных перегонах и склонах в горных и карьерных условиях, без износа механизмов. Дополнительно выведены тормозные 2 линии подключения прицепов, тралов и объектов эвакуации.

Штатное оборудование:
В базовой комплектации автомобиль оснащен механической лебедкой с приводом от ВОМ производства Werner с развиваемой тягой 10 тонн, и диаметром троса 13 мм. Лебедка имеет фронтальное крепление в центральную часть рамы с помощью быстросъемного устройства. Лебедка имеет управляемую с помощью электричества муфту, нейтрал, замок блокировки и передвижной тросоукладчик.
На шасси общего назначения Бухер применяются механические и гидравлические системы отбора мощности. Механическая система отбора мощности передает мощность двигателя шасси к тягово-эвакуационной лебедки через систему механических передач. Трансмиссии базового шасси использует дополнительный редуктор привода вала отбора мощности, интегрированный в колокол сцепления, с подключением выдачи мощности по требованию. Данный тип ВОМ относиться к независимым, что позволяет осуществлять привод агрегатируемых приводных агрегатов независимо от того, движется автомобиль или остановлен, а также производить включение, выключение и изменение частоты вращения ВОМ при движении колёсной машины. Моторизированное шасси оснащается однорежимным ВОМ 540 об/мин, при номинальной частоте вращения коленчатого вала двигателя.
Гидравлическая система отбора мощности ГСОМ передает мощность двигателя трактора к рабочим органам машин посредством потока гидравлической жидкости с характеристиками давления и потока. Автомобиль Бухер в штатной комплектации, оснащен коробкой привода насоса с коэффициентом трансформации 1:1. ВОМ привода насоса установлен на коробке смены передач, но использует независимую схему включения. Используется аксиально-поршневой насос, резервуары для рабочей жидкости, радиаторы охлаждения рабочей жидкости, распределители, соединительные муфты. Базовый односекционный насос Parker Pump F1 с развиваемым давлением 400 bar и потоком 100 л/мин.
Преимущество ГСОМ — возможность плавного регулирования частоты вращения или скорости перемещения рабочих органов, возможность независимого распределения мощности на большое количество рабочих органов, возможность автоматизации. В качестве привода гидравлических насосов используется встроенный дизельный двигатель привода шасси с системой отбора мощности, которые позволяют снимать с двигателя полную мощность. Шасси может оснащаться несколькими системами ГСОМ – с приводом от шкива двигателя, независимый редуктор привода ГСОМ на корпусе сцепления, трансмиссионный редуктор с возможностью регулирования передаточного числа в широких пределах с пониженной и повышенной передачи. Гидравлические насосы могут быть многосекционными, что позволяет удовлетворить самые высокие требования по давлению масла и потоку.
