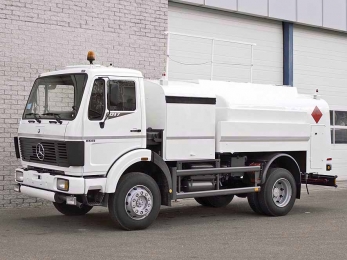

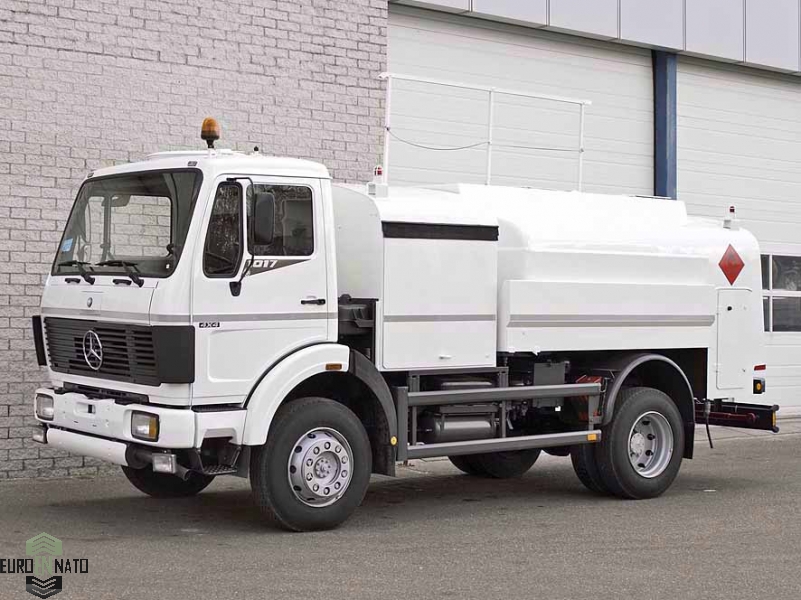

Топливозаправщик Aurepa-Stadler MB 1017A 4x4

Mercedes-Benz Aurepa-Stadler 1017A 4x4 аэродромный топливозаправщик обеспечивает возможность заправки воздушных судов всех типов, в том числе и зарубежных, авиатопливом ТС-1, РТ (ГОСТ 10227-86), Jet A-1 ГОСТ 52050-2003. Изготовлен с учетом "Сертификационных требований к топливозаправщикам аэродромным средней вместимости", утвержденным ФАП РФ (Сертификат № 2021080574 от 23.06.2008 г.). Соответствует международным стандартам для такого типа изделий в плане требований к:

• заправочным рукавам (ВS 3158);
• фильтру-водоотделителю (АРI 1581/С/II);
• оснастке цистерны;
• наличию двух независимых автоматических устройств регулирования давления заправки;
• отсутствию контакта топлива с цинком, медью, кадмием;
• наличию системы "мертвый оператор";
• блокировке движения при незавершенных технологических операциях.



Операции:

• заправка нижним способом «под крылом» ВС;
• откачка топлива из ВС с помощью рукавов катушки;
• перемешивание топлива;
• возможность самозаправки;
• донный налив;
• заправка ВС из внешних источников посредством топливозаправщика (минуя цистерну топливозаправщика).



ТЗА Aurepa-Stadler MB 1017A состоит из:

• Колесного шасси Магирус с колесной формулой 6х6 предназначенным для  эксплуатация на пересеченной местности I-V категории, в сложных дорожных и климатических условиях;
• Алюминиевой цистерны AUREPA объемом 5300 литров. Цистерна 1 секционная. Конструкция цистерны специальная с повышенной прочностью для перевозки топлива по пересеченной местности;
• Насосно-фильтрационного модуля с оборудованием управления и регистрации.



Элементы управления и приборы-индикаторы:

• вакуумный манометр;
• манометр системы заправки;
• 2 манометра гидравлической системы
• манометр сжатого воздуха;
• контрольная лампа обхода "Блокировки тормозов";
• контрольная лампа обхода "Автостоп";
• дифманометр фильтра-водоотделителя (или два манометра);
• манометр, показывающий «Давление Вентури»;
• манометр «Вакуум в цистерне»;
• схема прохождения топлива и руководство по работе;
• тахометр;
• манометр «Вакуум топливного насоса»;
• манометр «Давление топливного насоса»;
• манометр «Давление масла в гидроприводе топливного насоса»;
• манометр «Давление масла в гидроприводе рукавных барабанов».
• Все манометры наполнены глицерином или силиконом.



Дополнительные органы управления:

• ручной включатель "Автостоп";
• включатель обхода "Автостоп";
• включатель обхода "Блокировка тормозов";
• конечные выключатели блокировки;
• датчики температуры охлаждающей жидкости ДВС, давления масла ДВС;
• освещение пульта управления;
• система "Автостоп" с барабаном и кабелем до 30м.



Заправочная система:

Топливозаправочное оборудование включает все необходимые устройства и узлы для безопасной и эффективной заправки воздушных судов в соответствии с международными требованиями. Топливные трубопроводы выполнены из нержавеющей стали. Для устранения натяжений и колебаний в необходимых местах установлены эластичные муфты.

Топливный насос предназначен для перекачивания топлив для реактивных двигателей в чистом виде или с ПВК жидкостями до 0,1% по объему;

Производитель - Avery-Hardon. Производительность, м.куб./час - 48.



Фильтр водоотделитель:

• автоматический газоотделитель;
• поплавковый выключатель для прекращения процесса заправки при полном заполнении водосборника фильтра водой;
• дифманометр для измерения перепада давления на фильтроэлементах.



Производитель - FAUDI. Спецификация - АРI 1581/С/II (1581/В). Тонкость фильтрации - 1...2 мкм. Рабочее давление - 1,2 МПа.



Счетно-дозирующее устройство:

Устанавливается счетчик с механической счетной головкой, с возможностью последующей установкой датчика импульсов. С возможностью показаний мгновенного, разового и суммарного расходов топлива.Механический дозатор обеспечивает ввод присадки в количестве 0-0,1% по объему. Имеется устройство визуального контроля работы дозатора. Объем бака для ПВКЖ - 200 л, имеет мерное стекло и линию слива.

Производитель - Alfons Haar. Погрешность - ± 0,25 %.



Запорная арматура:

• шаровые краны из нержавеющей стали;
• быстрое запирание с точностью до литра по 1 классу герметичности;
• положение рукоятки шарового крана однозначно для оператора.



Заправочные рукава:

Антистатические рукава (R <106) Ду=63, длина 25-30 метров (на рукавных барабанах).Изготовитель - Elaflex



Система регулирования заправки:

В топливозаправщике применена система регулирования давления Альфонс ХААР «Инлайн». Обеспечивает гашение всех гидроударов и выравнивание пульсации давления потока топлива, защищает от избыточного давления заправочную систему воздушного судна.



Дистанционное управление типа «МЕРТВЫЙ ОПЕРАТОР»:

Контролирует процесс заправки, оказывая воздействие на клапан регулировки давления и на обороты топливного насоса. Соответствует требованиям IATA по времени срабатывания и количеству топлива прокачанного после прекращения процесса заправки.При возникновении внештатной ситуации (срыв наконечника, обрыв рукава и т.д.) оператор имеет возможность мгновенно прекратить процесс заправки с помощью дистанционного выключателя.



Система блокировки движения:

• Блокировка тормозов осуществляется при незаконченных технологических операциях:
• не отсоединенном рукаве при нижнем наливе цистерны;
• не закрытых дверях отсека управления и крышки отсека нижнего налива цистерны;
• не отключенном топливном насосе;
• поднятых перилах цистерны.

Система имеет механизм аварийного отключения блокировки движения, опломбированный во включенном состоянии.



Система ограничения заполнения цистерны:

Система дублирующая штатное ограничение налива и аварийное закрытие донного клапана при отказе пневмосистемы.

• При достижении предельного уровня топлива в цистерне система:
• закрывает наполнительный донный клапан;
• подает звуковой и световой сигналы;
• отключает сторонний насос (на пункте налива).



Силовая установка:

Гидропривод обеспечивает передачу крутящего момента от двигателя тягача на топливный насос по схеме: КПП - ГИДРОНАСОС - ГИДРОДВИГАТЕЛЬ - ТОПЛИВНЫЙ НАСОС. Гидропривод позволяет плавно регулировать число оборотов насоса с пульта управления насосной станции. Механизм намотки рукавов на рукавные барабаны имеет отдельный независимый гидропривод.



Пневматическая система:

• Пневмосистема рабочим давлением 6 атм управляет:
• донными клапанами при процессе заправки воздушных судов и наполнении цистерны;
• клапаном регулировки давления через систему "мертвый оператор";
• блокировкой тормозов цистерны.



Система заземления и средства пожаротушения:

На топливозаправщике установлены два барабана заземления с тросом в полиэтиленовой оболочке длиной 30 м каждый. Один барабан имеет на конце троса зажим типа "крокодил" для выравнивания потенциала между ТЗА и воздушным судном. Другой барабан со штырем на конце троса служит для заземления ТЗА на МС. Обратная намотка тросов заземления осуществляется полуавтоматически.Топливозаправщик имеет цепь заземления, постоянно контактирующую с дорожным покрытием, последние звенья которой выполнены из не искрящего, прочного к стиранию электропроводного материала.Вся топливная система ТЗА соединена в единую электрическую цепь с помощью электропроводных перемычек.Система пожаротушения: 2 порошковых огнетушителя по 10 кг и стационарные огнетушители в кабине спецоборудования с автоматической активизацией.



Окраска:

Окраска производиться согласно карты окраски заказчика.



Документация:

• Паспорт транспортного средства на т цистерну;
• Инструкция по эксплуатации и техобслуживанию;
• Техническое описание и формуляр;
• Копия сертификата СС ГА №2021080574 от 23.06.2008г.;
• Паспорта и сертификаты на средства измерения;
• Паспорта и сертификаты на материалы и комплектующие;
• Каталог запасных частей;
• Схемы.



Шасси:

В основе шасси высокорасположенная С-образная рама, лестничного типа, изготовленная из высокопрочного и эластичного сплава. Рама состоит из лонжеронов, поперечин и вложенных усилителей. Толщина стенки лонжерона 8 мм. Ширина полки лонжерона 70 мм, высота лонжерона 205 мм. Расстояние между лонжеронами рамы 850 мм. В раму интегрирован передний стальной бампер изготовленный из 3 мм стали. На обоих концах рамы размещены силовые поперечные балки с установленными буксирными приборами и коммутационным оборудованием для подключения прицепа, а так же буксирные и эвакуационные петли спереди 2х15 тонн и 2х15 тонн задние. Установлена защита картера двигателя.



Силовая установка:

Двигатель MB OM352A дизельный, 4-х тактный, рядный 6 цилиндровый, водяного охлаждения с турбонаддувом и промежуточным охладителем воздуха. Рабочий объем цилиндров 5,7 литра, мощность 180 л.с. Максимальный крутящий момент 600 Нм. Установлен моторный тормоз. Система питания двигателя оснащена подогревом и топливным фильтром с водяным сепаратором. Объем охлаждающей жидкости 26 литров. Объем масла двигателя 16 литров. Объем топлива от 135 литров.



Трансмиссия:

Привод полный 4х4, с подключаемым передним мостом и блокировками межколесных и межосевых дифференциалов. Коробка передач механическая синхронизированная Mercedes-Benz G 3/50-5/8,5, количество передач вперед/назад: - 5/1. Диапазон передаточных чисел от 1.00 до 8.419. Сцепление фрикционное сухое, одно дисковое, усиленное с гидроприводом и пневмоусилителем. Диаметр диска 430 мм. Раздаточная коробка ZF VG500-3W/1,63 двухступенчатая, с пневматическим отключением переднего моста. Передаточные числа 1 и 2 передачи РК: 1,045:1 - 1,643:1. Установлена коробка отбора мощности.



Ведущие и управляемые мосты:

Передний мост ведущий и управляемый, неразрезной, зависимого типа, с бортовыми планетарными колесными редукторами и межколесной блокировкой марки Mercedes-Benz AL 3/7-4,3. Привод колес: двойной карданный шарнир. Подвеска моста на продольных полуэллиптических листовых рессорах с гидравлическими амортизаторами и стабилизаторами поперечной устойчивости. Подвеска мостов Mercedes-Benz, количество и размеры рессор: листы штук - 8, ТхШхД, в мм - 14х81х1600. Сапун выведен выше уровня рамы. Несущая способность моста 5000 кг.Задний мост мост ведущий, неразрезной, зависимого типа, с бортовыми планетарными колесными редукторами и межколесной блокировкой марки Mercedes-Benz HL 4/17S-9,2. Подвеска моста на продольных полуэллиптических листовых рессорах с гидравлическими амортизаторами и стабилизаторами поперечной устойчивости. Подвеска мостов Mercedes-Benz, количество и размеры рессор: листы штук - 11, ТхШхД, в мм - 14х81х1600. Сапун выведен выше уровня рамы. Несущая способность моста 9000 кг. Передаточное число главной передачи 6,143:1.



Тормозная система:

Тормоза барабанного типа. Привод двух контурный, пневматический с антиблокировочной системой ABS. Тормозные механизмы оборудованы системой автоматического регулирования. Тормозные энергоаккумуляторы установлены на 2 осях. Привод стояночного тормоза на колеса задней тележки. Дополнительно выведены 2 линии прицепа. Воздушный компрессор 2-х цилиндровый объемом 340 см.куб. Объем ресиверов: 2х30 литров.



Колеса:

Ошиновка 2-х скатная. Колеса дисковые 7.5х22,5. Шины камерные с регулируемым давлением Michelin 10,00 R22,5. Количество колес 6+1. Установлена система центральной подкачки колес. Допускается установка односкатных колес размерностью: 365/80 R20, 12,00 R22,5., 13,00 R20.



Кабина:

Бескапотного типа, над двигателем, цельнометаллическая, откидывающееся вперед, 2-х местная, комфортабельная. Подвеска кабины 4-х точечная, с системой подрессоривания типа амортизатор в пружине и стабилизатором поперечной устойчивости. Подвеска кабины выполнена с учетом постоянной эксплуатации на бездорожье. Доступны модификации со спальным местом а так же 4 дверные спаренные кабины.



Оборудование:

Задний буксирный прибор с пневматическими и электрическими линиями.Одно и двухконтурная гидрофикация. Масляный бак объемом 60 литров.Отбор мощности высокой производительности до 100% мощности двигателя. Отбор мощности малой производительности.



Электрическая система:

Установлена розетка для зарядки батарей извне или старта двигателя.Напряжение в сети 24 В. Аккумуляторные батареи 2х225 Ач.Генератор мощностью 28В/100А.
