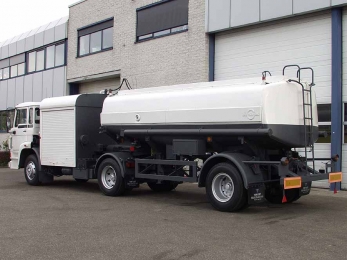

Аэродромный топливозаправщик Struver ТЗА-14

DAF 1700 Struver 6x2 аэродромный топливозаправщик обеспечивает возможность заправки воздушных судов всех типов, в том числе и зарубежных, авиатопливом ТС-1, РТ (ГОСТ 10227-86), Jet A-1 ГОСТ 52050-2003. Изготовлен с учетом

"Сертификационных требований к топливозаправщикам аэродромным средней вместимости",

утвержденным ФАП РФ (Сертификат № 2021080574 от 23.06.2008 г.). Соответствует международным стандартам для такого типа изделий в плане требований к:

• заправочным рукавам (ВS 3158);
• фильтру-водоотделителю (АРI 1581/С/II);
• оснастке цистерны;
• наличию двух независимых автоматических устройств регулирования давления заправки;
• отсутствию контакта топлива с цинком, медью, кадмием;
• наличию системы "мертвый оператор";
• блокировке движения при незавершенных технологических операциях.



Аэродромный заправщик DAF-Struver несущего типа предназначен для транспортирования авиационного топлива и подкрыльной заправки самолетов отфильтрованным и обезвоженным авиационным топливом с возможностью дозированного ввода противоводокристаллизационной жидкости. Вместимость цистерны - 14 000 л, производительность - до 1000 л/мин. Отсек для заправочного оборудования и цистерна укреплены на полностью оборудованном двухосном шасси грузового автомобиля DAF. Предусмотрена защита оборудования от гидроударов. Жёсткая цистерна установлена на шасси полуприцепа. Отсек для заправочного оборудования находится между кабиной водителя и цистерной. Операции по заправке и сливу топлива выполняются на стороне водителя. Техническое обслуживание выполняется с противоположной стороны автомобиля. Аэродромный заправщик предназначен только для работы на аэродромах. Все трубопроводы главной системы выполнены из алюминиевого сплава и сводят потери давления к минимуму. Соединения труб фланцевые, изгибы по возможности сглажены, трубопроводы к манометру, трубопроводы к датчику, спускные трубопроводы и т.д. изготовлены из алюминиевого сплава или нержавеющей стали. Все детали узлов и фитинги, контактирующие с топливом, изготовлены из материалов, соответствующих международным стандартам, т.е. покрыты оловом и т.д. В соответствующих местах система трубопроводов имеет гибкие соединения, исключающие высокую нагрузку, вызванную прогибом шасси.



Операции:

• заправка нижним способом «под крылом» ВС;
• откачка топлива из ВС с помощью рукавов катушки;
• перемешивание топлива;
• возможность самозаправки;
• донный налив;
• заправка ВС из внешних источников посредством топливозаправщика (минуя цистерну топливозаправщика).



ТЗА DAF 1700 6x2 состоит из:

• Колесного тягача ДАФ с колесной формулой 4х2 предназначенным для работы в качестве тягача. В пределах колесной базы за кабиной расположены органы управления цистерной и насосное оборудование.
• Алюминиевой цистерны Struver объемом 14000 литров на шасси полуприцепа. Цистерна 1 секционная.
• Насосно-фильтрационного модуля с оборудованием управления и регистрации расположенным за кабиной водителя.



Элементы управления и приборы-индикаторы:

• вакуумный манометр;
• манометр системы заправки;
• 2 манометра гидравлической системы
• манометр сжатого воздуха;
• контрольная лампа обхода "Блокировки тормозов";
• контрольная лампа обхода "Автостоп";
• дифманометр фильтра-водоотделителя (или два манометра);
• манометр, показывающий «Давление Вентури»;
• манометр «Вакуум в цистерне»;
• схема прохождения топлива и руководство по работе;
• тахометр;
• манометр «Вакуум топливного насоса»;
• манометр «Давление топливного насоса»;
• манометр «Давление масла в гидроприводе топливного насоса»;
• манометр «Давление масла в гидроприводе рукавных барабанов».
• Все манометры наполнены глицерином или силиконом.



Дополнительные органы управления:

• ручной включатель "Автостоп";
• включатель обхода "Автостоп";
• включатель обхода "Блокировка тормозов";
• конечные выключатели блокировки;
• датчики температуры охлаждающей жидкости ДВС, давления масла ДВС;
• освещение пульта управления;
• система "Автостоп" с барабаном и кабелем до 30м.



Заправочная система:

Топливозаправочное оборудование включает все необходимые устройства и узлы для безопасной и эффективной заправки воздушных судов в соответствии с международными требованиями. Топливные трубопроводы выполнены из нержавеющей стали. Для устранения натяжений и колебаний в необходимых местах установлены эластичные муфты.

Топливный насос предназначен для перекачивания топлив для реактивных двигателей в чистом виде или с ПВК жидкостями до 0,1% по объему;

Производитель - Avery-Hardon. Производительность, м.куб./час - 90.



Фильтр водоотделитель:

• автоматический газоотделитель;
• поплавковый выключатель для прекращения процесса заправки при полном заполнении водосборника фильтра водой;
• дифманометр для измерения перепада давления на фильтроэлементах.

Производитель - FAUDI. Спецификация - АРI 1581/С/II (1581/В). Тонкость фильтрации - 1...2 мкм. Рабочее давление - 1,2 МПа.



Счетно-дозирующее устройство:

Устанавливается счетчик с механической счетной головкой, с возможностью последующей установкой датчика импульсов. С возможностью показаний мгновенного, разового и суммарного расходов топлива.Механический дозатор обеспечивает ввод присадки в количестве 0-0,1% по объему. Имеется устройство визуального контроля работы дозатора. Объем бака для ПВКЖ - 200 л, имеет мерное стекло и линию слива.

Производитель - Alfons Haar. Погрешность - ± 0,25 %.



Запорная арматура:

• шаровые краны из нержавеющей стали;
• быстрое запирание с точностью до литра по 1 классу герметичности;
• положение рукоятки шарового крана однозначно для оператора.



Заправочные рукава:

Антистатические рукава (R <106) Ду=63, длина 25-30 метров (на рукавных барабанах).Изготовитель - Elaflex



Система регулирования заправки:

В топливозаправщике применена система регулирования давления Альфонс ХААР «Инлайн». Обеспечивает гашение всех гидроударов и выравнивание пульсации давления потока топлива, защищает от избыточного давления заправочную систему воздушного судна.



Дистанционное управление типа «МЕРТВЫЙ ОПЕРАТОР»:

Контролирует процесс заправки, оказывая воздействие на клапан регулировки давления и на обороты топливного насоса. Соответствует требованиям IATA по времени срабатывания и количеству топлива прокачанного после прекращения процесса заправки.При возникновении внештатной ситуации (срыв наконечника, обрыв рукава и т.д.) оператор имеет возможность мгновенно прекратить процесс заправки с помощью дистанционного выключателя.



Система блокировки движения:

• Блокировка тормозов осуществляется при незаконченных технологических операциях:
• не отсоединенном рукаве при нижнем наливе цистерны;
• не закрытых дверях отсека управления и крышки отсека нижнего налива цистерны;
• не отключенном топливном насосе;
• поднятых перилах цистерны.

Система имеет механизм аварийного отключения блокировки движения, опломбированный во включенном состоянии.



Система ограничения заполнения цистерны:

Система дублирующая штатное ограничение налива и аварийное закрытие донного клапана при отказе пневмосистемы.

• При достижении предельного уровня топлива в цистерне система:
• закрывает наполнительный донный клапан;
• подает звуковой и световой сигналы;
• отключает сторонний насос (на пункте налива).



Силовая установка:

Гидропривод обеспечивает передачу крутящего момента от двигателя тягача на топливный насос по схеме: КПП - ГИДРОНАСОС - ГИДРОДВИГАТЕЛЬ - ТОПЛИВНЫЙ НАСОС. Гидропривод позволяет плавно регулировать число оборотов насоса с пульта управления насосной станции. Механизм намотки рукавов на рукавные барабаны имеет отдельный независимый гидропривод.



Пневматическая система:

• Пневмосистема рабочим давлением 6 атм управляет:
• донными клапанами при процессе заправки воздушных судов и наполнении цистерны;
• клапаном регулировки давления через систему "мертвый оператор";
• блокировкой тормозов цистерны.



Система заземления и средства пожаротушения:

На топливозаправщике установлены два барабана заземления с тросом в полиэтиленовой оболочке длиной 30 м каждый. Один барабан имеет на конце троса зажим типа "крокодил" для выравнивания потенциала между ТЗА и воздушным судном. Другой барабан со штырем на конце троса служит для заземления ТЗА на МС. Обратная намотка тросов заземления осуществляется полуавтоматически.Топливозаправщик имеет цепь заземления, постоянно контактирующую с дорожным покрытием, последние звенья которой выполнены из не искрящего, прочного к стиранию электропроводного материала.Вся топливная система ТЗА соединена в единую электрическую цепь с помощью электропроводных перемычек.Система пожаротушения: 2 порошковых огнетушителя по 10 кг и стационарные огнетушители в кабине спецоборудования с автоматической активизацией.



Окраска:

Окраска производиться согласно карты окраски заказчика.



Оборудование:

• фильтр-водоотделитель с дифференциальным манометром;
• один расходомер для заправки топливом;
• устройство контроля давления при помощи HEPC для каждого рукава и дополнительное совмещенное устройство контроля давление в рукаве с одиночным компенсатором давления (диффузор);
• дистанционный аварийный выключатель, электрический / пневматический, воздействующий на клапан контроля давления в рукаве и устройство управления скоростью насоса;
• система блокировки движения, воздействующая на стояночную тормозную систему автомобиля;
• двухступенчатая система ограничения налива (штатная и аварийная);
• запорный клапан, предохраняющий от перелива, воздействующий на донный вентиль;
• запорный клапан низкого уровня топлива - механический привод питающего насоса;
• гидравлическое устройство перемотки барабанного рукава;
• система мониторинга заправки ВС производства Alfons Haar.



Цистерна:

Цистерна изготовлена из алюминиевого сплава. Цистерна чемоданного типа приварена к цельному подрамнику, состоящему из поперечин и выносных опор. Цистерна подключена к подрамнику при помощи гибких соединений, предотвращающих нежелательные нагрузки вследствие прогиба шасси. Цистерна однокамерная с волнорезами, предотвращающими волнение топлива при движении и торможении и придающими жёсткость цистерне. Каждый волнорез имеет вырез снизу и отверстие сверху для свободного протока топлива и воздуха в цистерне. В каждом волнорезе имеется один люк диаметром 500 мм для доступа ко всем частями цистерны. Днище цистерны опускается под углом мин. 2° в поддон, снабжённый необходимыми фитингами. В днище цистерны нет углублений или сепараторов жидкости, дренаж осуществляется непосредственно в поддон. Внутренние сварные швы днища выровнены на расстоянии мин. 200 мм по обе стороны центральной линии цистерны. После изготовления цистерна проходит испытание давлением, все швы выполнены дуговой сваркой в среде инертного газа, важные участки швов проходят рентгеновский контроль. Все фитинги  колпака установлены таким образом, чтобы уровень фланца / уплотнения находился мин. 1/2 дюйма над верхом цистерны, а вентиляционные отверстия - на высоте мин. 1 дюйм над верхом цистерны. Нижний клапан расположен таким образом, что нижняя часть впускного отверстия находится на расстоянии мин. 1? дюйма над днищем цистерны. Все фитинги, непосредственно присоединяемые к цистерне, монтируются на алюминиевые фланцевые кольца с верхними глухими отверстиями внутри цистерны.



Шасси DAF:

Шасси с колесной формулой 6х2 предназначено для эксплуатации на дорогах общего пользования, преимущественно на асфальте, рулевых и взлетно-посадочных дорожках. Машина оснащена полуприцепом с одноосной тележкой



Силовая установка:

Двигатель DAF DT 615 дизельный, 4-х тактный, рядный 6 цилиндровый, водяного охлаждения. Рабочий объем цилиндров 6,2 литра. Мощность 160 л.с. Установлен моторный тормоз. Система питания двигателя оснащена подогревом и топливным фильтром с водяным сепаратором.
