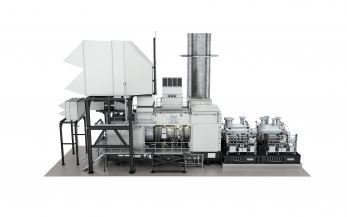

Турбоблок газоперекачивающий SGT700

ГПА компрессорный газоперекачивающий агрегат мощностью 35 МВт представляет собой газокомпрессорную станцию на базе ГТУ Siemens SGT700 и компрессора STC-GV. Центробежный газовый компрессор Siemens STC-GV в составе ГПА предназначен для работы на магистральном газопроводе, сжимаемая среда – транспортируемый природный газ. Газотурбинная компрессорная станция Siemens SGT700 с центробежным компрессором, предназначена для эксплуатации как газовый двигатель привода компрессора в составе линейных компрессорных станций магистральных газопроводов газоперекачивающих агрегатов ГПА, и для компримирования природного газа, поступающего на компрессорную станцию по газопроводу, и транспортировки природного газа по магистральному газопроводу. ГПА используют двухвальную газовую турбину SGT700 (первоначальное название GT10C) ГТУ для привода насосов и компрессоров хорошо себя зарекомендовал за счет надежности, высокого ресурса и экономической эффективности. За счет большого диапазона и высоких оборотов до 3850-7700-8000 об/мин, для привода компрессора или насоса газовой турбине не требуется редуктор. Газотурбинная установка Siemens SGT700 в действие нагнетатель природного газа – центробежный компрессор, необходимый для сжатия и транспортировки природного газа.

SGT700 газотурбинный двигатель "core engine" представляет собой промышленную газовую турбину с простым незамкнутым циклом, без регенерации, которая предназначена как для производства энергии, так и для механического привода технологического оборудования. Газовая турбина SGT-700 может использовать в сухопутном мобильном варианте, стационарном и морском. На ГТУ установлена камера сгорания с сухим подавлением оксидом азота (DLE), позволяющая работать как на газообразном, так и на жидком топливе с ультранизкими выбросами вредных веществ. Полный капремонт газогенератора наступает после 64000 часов, капремонт силовой турбины через 120000 часов. Первый цикл планово-предупредительного ТО включает 120 тыс. экв. часов, или около 15 лет эксплуатации. Вес газовой турбины Core Engine составляет 63 тонны, габаритные размеры на раме ДхШхВ в м: 11.7х4х4. Тепловая мощность SGT700 составляет 9500 кДж/кВт·ч. Газотурбинный агрегат SGT-700 является двухвальным двигателем со свободной силовой турбиной, который может использоваться как в качестве механического привода, так и в составе энергоблока. Компрессор – 11-ступенчатый, осевой, со сварным ротором. Степень повышения давления в компрессоре – 18.7. Компрессор оснащен двумя антипомпажными клапанами (окнами перепуска) после второй и пятой ступени. Первые два входных направляющих аппарата – регулируемые. Все лопатки имеют антикоррозийное покрытие (за исключением рабочих лопаток первой ступени, изготавливаемых из титана). Конструкция КС позволяет агрегату работать как на газообразном, так и на жидком топливе. Уникальным техническим решением, примененным в SGT-700, является система перепуска воздуха в камере сгорания. Она используется для снижения уровня оксида углерода (СО) в выхлопных газах при работе турбины на частичных нагрузках. Газотурбинная установка имеет высочайший КПД в своем классе – 38 % в простом цикле при номинальной электрической мощности в 35 МВт. Также к основным особенностям модели SGT-700 можно отнести низкий расход топлива и короткие сроки ввода в эксплуатацию, что снижает затраты на эксплуатацию. Высокая температура выхлопных газов делает SGT-700 одной из самых востребованных на рынке моделей для применения в когенерационных и парогазовых установках. ГТУ показала себя, как надежный источник выработки электроэнергии, как в жарких, так и в холодных климатических условиях, одинаково безотказно работая при базовых и пиковых нагрузках.
