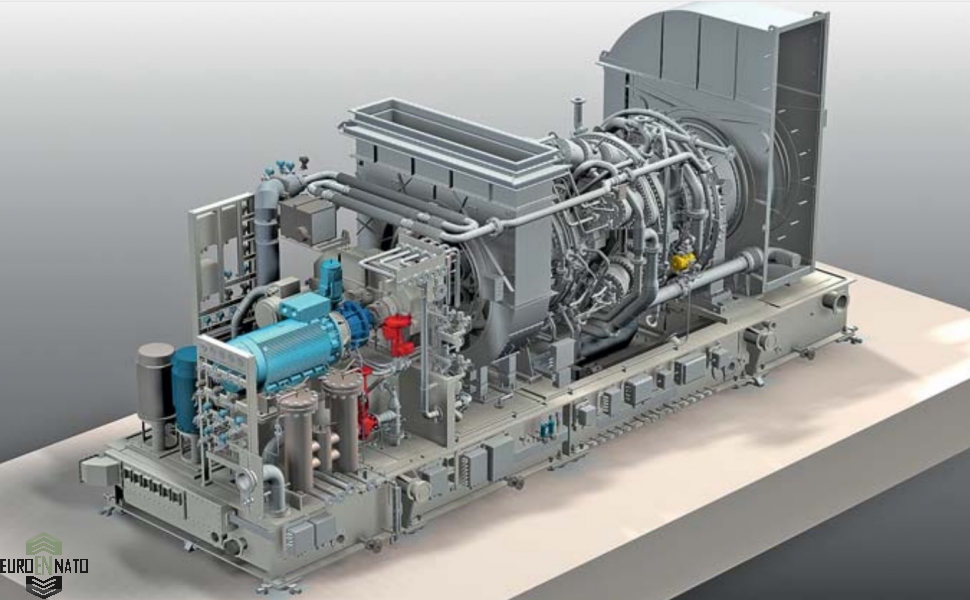

Газоперекачивающий агрегат ГПА-32 Ладога

Газокомпрессорный газоперекачивающий агрегат мощностью 32 МВт на базе ГТУ GE MS5002E получил название ГПА-32 «Ладога». Газотурбинная установка приводит в действие нагнетатель природного газа Nuovo Pignone (ныне Baker Hughes) 2BCL-407-B – центробежный компрессор, необходимый для сжатия и транспортировки природного газа. Основой ГПА «Ладога» для является нагнетатель 400-21-1С с системой сухих газодинамических уплотнений и подшипниками скольжения. Приводом нагнетателя является современная газовая турбина типа MS5002E, лицензия General Electric, Nuovo Pignone, Италия. MS5002E – газотурбинный двигатель промышленного типа, что обусловлено рядом конструктивных особенностей (корпус, опорные узлы, подшипники). ГТУ обладает высокой надежностью, полный ресурс не менее 200 тыс. часов; средний ресурс между капитальными ремонтами не менее 48 тыс. часов. Центробежный компрессор в составе ГПА-32 «Ладога» предназначен для работы на магистральном газопроводе. Сжимаемая среда – транспортируемый природный газ. В зависимости от объекта применения ЦБК могут быть одно- и двухсекционные с различной степенью сжатия и иметь подшипники скольжения с системой смазки либо систему магнитного подвеса. Компрессорный нагнетатель 400-21-1С имеет производительность 505 кубометров в минуту, при давлении 11.8 МПа. Газотурбинная установка оборудована КШТ, устанавливаемыми на раму турбины и раму РВО, которые служат укрытием, обеспечивающим защиту персонала компрессорной станции от акустических, тепловых и механических воздействий находящегося в нем технологического оборудования. Система автоматического управления газотурбинной установкой предназначена для непрерывного контроля технологических параметров турбины и управления технологическим оборудованием во всех режимах работы ГТУ. САУ ГТУ управляет режимами горения в камерах сгорания, в том числе низкоэмиссионными, обеспечивает стабильное поддержание заданной мощности.
