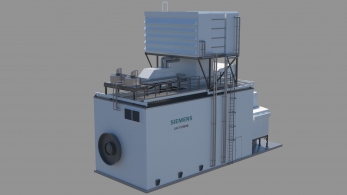

Насосный агрегат нефтяной ГТУ SGT100

Газотурбинный насосный агрегат для перекачки сырой нефти используется для транспорта сырой нефти и других нефтепродуктов по магистральным трубопроводам. Полнокомплектный модульный насосный агрегат Siemens SGT-100 в блочно-контейнерном исполнении, включает турбоблок, насос с редуктором на раме, а также систему управления, маслосистему, модуль газового и жидкого топлива, системы выхлопа и всасывания воздуха, опорные конструкции и т.д. Для перекачки сырой нефти в составе агрегата используется двухступенчатый центробежный насос BFD с горизонтальным разъемом корпуса, с рабочими колесами, расположенными симметрично (тип BB1 по API 610). Насос производства компании Flowserve, выполненный в соответствии с требованиями стандарта API 610, предназначен для сложных условий работы и обеспечивает перекачку жидкой среды с высокими значениями давления и расхода.

Газовая турбина Siemens SGT100 развивает мощность более 5000 кВт в модификации приводной турбодвигатель динамического оборудования (SGT-100-2S Mechanical Drive). Газовая турбина обладает малой массой в 1000 кг, и компактными размерами Ядра (Core Engine) – 2 метра длина, и диаметр 1 метр, что позволяет использовать ГТУ в самых разных направлениях промышленности. Насосный агрегат на базе ГТУ Siemens SGT-100 поставляется в виде контейнерного модуля типа «все-в-одном», что упрощает перевозку, монтаж на объекте, и последующую эксплуатацию в качестве насосного энергоблока. Контейнерный модуль содержит в себе газовую турбину, и динамическое насосное оборудование, системы управления, маслоснабжения и пожарную систему безопасности. Главный элемент электростанции — это газотурбинный двигатель привода или турбодвигатель Siemens SGT100. Камера сгорания кольцевая низкоэмиссионная с сухим подавлением выбросов (DLE), состоит из 6 горелок с обратным потоком (reverse-flow). Расход воздуха 18 кг в секунду. Турбина газогенератора одноступенчатая, реактивная 100%, частота вращения: 6500 –13000 – 13650 об/мин. Силовая турбина (Free Power Turbine) двухступенчатая, СТ нужна для обеспечения гибкости эксплуатации и эффективной работы в широком диапазоне нагрузок и скоростей вращения насоса. Siemens SGT100 имеет простую и надежную конструкцию, ресурс до капитального ремонта (Major Overhaul) может достигать 48000 часов и более. КПД ГТУ составляет более 30%. В настоящий момент в мире работает более 400 штук газовых турбин SGT100, с общей наработкой более 31 млн часов, коэффициент надежности турбины составляет 99 %.
