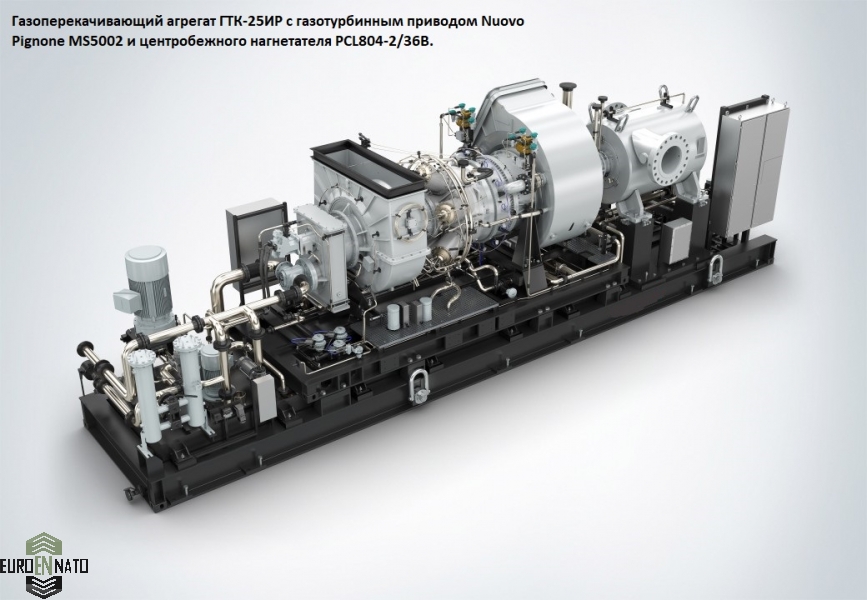

Газоперекачивающий агрегат ГТК-25ИР

ГПА ГТК-25ИР газокомпрессорный перекачивающий модульный агрегат мощностью 25 МВт представляет собой газокомпрессорную станцию на базе турбоблока Nuovo Pignone MS5002 и центробежного нагнетателя PCL804-2/36B. Центробежный газовый компрессор PCL804-2/36B в составе ГПА предназначен для работы на магистральном газопроводе, сжимаемая среда – транспортируемый природный газ. Газотурбинная компрессорная станция Nuovo Pignone MS5002 с центробежным компрессором, предназначена для эксплуатации как газовый двигатель привода компрессора в составе линейных компрессорных станций магистральных газопроводов газоперекачивающих агрегатов ГПА, и для компримирования природного газа, поступающего на компрессорную станцию по газопроводу, и транспортировки природного газа по магистральному газопроводу. ГПА используют двухвальную газовую турбину Nuovo Pignone MS5002 для привода насосов и компрессоров. За счет большого диапазона и высоких оборотов, для привода компрессора или насоса газовой турбине не требуется редуктор. Основные преимущества газовой турбины Nuovo Pignone MS5002: высокая надежность, обусловленная современными методами проектирования и применяемыми технологиями в конструкции основного элемента – газотурбинного двигателя, полный ресурс не менее 200 тыс. часов; средний ресурс между капитальными ремонтами не менее 48 тыс. часов (при работе в базовом режиме на стандартном газообразном топливе).

Основные параметры нагнетателя Nuovo Pignone PCL 804-2/36B: объемный расход 32604 м.куб/ч, массовый расход 355,6 кг/с, давление на выходе 7,6 (76) МПа (кгс/см2). Центробежный нагнетатель (ЦН) типа 650 представляет собой полнонапорную двухступенчатую центробежную машину, предназначенную для параллельной схемы работы на КС. Вместе со вспомогательным оборудованием и первичными датчиками САУ нагнетатель смонтирован на раме и представляет собой транспортно-монтажный блок. ЦН служит для сжатия природного газа и его перекачки по магистральным газопроводам.
