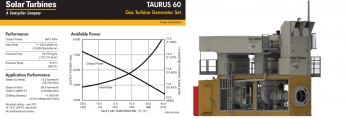

Solar PGM60 ГТУ газотурбинная электростанция

В наличии ГТУ контейнерного исполнения Solar мощностью 5.7 МВт, газовая турбина для генерации электроэнергии представляет собой газотурбинный электрогенератор-электростанцию в заводском пэкидже производства Solar Taurus PGM60 (Caterpillar, США) мощностью до 6 МВт — это генерирующая газовая турбомашина в составе блочно-модульной конструкции, смонтированная в транспортно-эксплуатационном контейнере Solar PGM. В России Solar Taurus PGM60 поставлено более 40 штук газовых турбин Solar Taurus PGM60 – цена стоимость, аренда лизинг ГТУ. Конструктивно ГТУ контейнер представляет собой металлический бокс для морских перевозок, и служит корпусом для электростанции. Пэкидж (от англ. «package») — это модульная конструкция газотурбинной электростанции (ГТЭС), которая включает газотурбинную установку (ГТУ) и вспомогательные системы в составе модуля. Такая конструкция позволяет разместить оборудование в одном контейнерном модуле, что упрощает транспортировку, обслуживание, и монтаж на объекте. Контейнерное исполнение электростанции позволяет монтаж ГТУ как в сухопутном варианте, так и мобильном и судовом, для морских энергетических систем, в том числе для установки на флот и на мобильные буровые платформы.

Solar Taurus PGM60 имеет одновальную конструкцию и развивает тепловую мощность 11430 кДж/кВтэ·ч с температурой газов 510 градусов, с возможностью выработки 13 тонн горячего пара в час, или 59 тонн пара в час с дожигателем. Газовая турбина работает на природном газе, жидком топливе, или работает в двухтопливном варианте. Вес ГТУ газовой турбины Solar Taurus PGM60 составляет 52 тонны, длина контейнера 12.5 м, ширина 2.5 м, высота 3.4 метра (в режиме работы высота с КВОУ 7.6 метра). Газовая турбина Solar Taurus 60 — это надежная и широко распространенная в мире промышленная газотурбинная установка, предназначенная для привода генераторов, компрессоров и насосов. Ее конструкция разработана для обеспечения высокой эффективности, длительного ресурса и простоты обслуживания. Taurus 60 представляет собой эволюционное развитие серии Centaur и выпускается с 1987 года. За время производства продано более 2000 единиц, а общая наработка парка превысила 300 миллионов часов, что подтверждает ее высокую надежность. Ресурс до капитального ремонта (Major Overhaul) может достигать 30 000 часов и более.

Конструкция газовой турбины Solar-60: промышленная одновальная, осевой компрессор 12-ступенчатый, со степенью повышения давления 12.2:1. Одноступенчатая турбина образуют единый вал, установленный в стандартных гидродинамических подшипниках с самоустанавливающимися сегментами. В компрессоре используются лопатки с системой переменного угла установки лопаток (VSV - Variable Stator Vanes), что позволяет оптимизировать работу на частичных нагрузках и улучшить стабильность. Расход воздуха 22 кг в секунду. Камера сгорания стандартная кольцевая (обычная) или кольцевая (12 горелок или камер сгорания) низкоэмиссионная с сухим подавлением выбросов (SoLoNOx, DLE), турбина газогенератора 3-ступенчатая, реактивная 100%, частота вращения: 15000 об/мин. Лопатки 1-й и 2-й ступеней газовой турбины полностью охлаждаемые, из никелевых сплавов, со сложной внутренней системой каналов для прохода охлаждающего воздуха. Покрытие теплозащитное покрытие (TBC - Thermal Barrier Coating), что позволяет повышать рабочую температуру и продлевать ресурс. Сопловые аппараты (сопла) охлаждаемые. Ротор турбины составной, соединенный с ротором компрессора. Диски изготовлены из никелевых жаропрочных сплавов. Турбина оснащена системой воздушного охлаждения (CASC - Compressor Air System for Cooling). Отбор сжатого воздуха от разных ступеней компрессора используется для эффективного охлаждения горячих частей турбины (лопаток, дисков, корпуса). Камера сгорания (Combustor) кольцевая, с обратным потоком (reverse-flow). Вывод вала отбора мощности со стороны компрессора с встроенным редуктором на 1500 или 1800 об/мин. Применение турбины Solar-60: электроснабжение промышленных предприятий, нефтегазовых месторождений (основное применение), когенерация (ТЭЦ), пиковые и резервные электростанции. Система управления: современная микропроцессорная система Turbotronic™ 4 на базе процессора ControlLogix. Она обеспечивает полный контроль, мониторинг вибрации, защиту, автосинхронизацию с сетью и архивацию данных.
