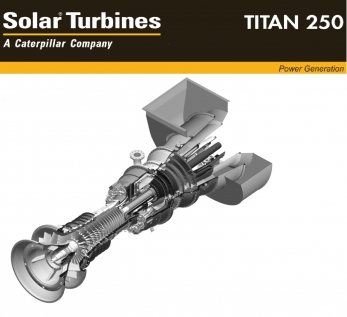

Titan-250 газотурбинный привод

Solar Titan-250 Core Engine — промышленная газовая турбина мощностью 25 МВт в двухвальном исполнении, разработанная компанией Solar Turbines (США). Турбина предназначена для использования в нефтегазовой отрасли, на компрессорных станциях, морских платформах, в электроустановках и других промышленных процессах. Газовая турбина версии «Core Engine» или турбодвигатель используется в качестве привода генераторов и производства комплектных электростанций и парогазовых теплоэлектростанций для генерации электричества, и горячей воды. Solar Titan-250 активно используется в газоперекачивающих агрегатах как драйвер приводного динамического оборудования – газовых компрессоров. Titan-250 развивает тепловую мощность 9100 кДж/кВт·ч с температурой газов 460 градусов, с возможностью выработки 32 тонн горячего пара в час, или 190 тонн пара в час с дожигателем и температурой пара 1500 градусов. Газовая турбина Solar Titan-250 — это надежная и широко распространенная в мире промышленная газотурбинная установка, предназначенная для привода генераторов, компрессоров и насосов. Конструкция ГТУ разработана для обеспечения высокой эффективности, длительного ресурса и простоты обслуживания. Установка может работать на природном газе, дизельном топливе, попутном нефтяном газе и даже газе с низкой теплотворной способностью. КПД в генераторном исполнении — около 39%.

ГТУ Solar Titan-250 турбодвигатель имеет компактный радиальный выхлоп. Отбор мощности осуществляется с горячей стороны привода. Преимуществами ГТД являются: высокая надежность, обеспеченная современными методами проектирования и технологиями в конструкции основного элемента – газотурбинного двигателя; полный ресурс работы – не менее 200 тыс. ч; лучший в своем классе электрический КПД; высокая экономичность установки на различных режимах работы. Компрессор – осевой, 16-ступенчатый, с регулируемым входным направляющим аппаратом и регулируемыми направляющими аппаратами первых пяти ступеней. Степень сжатия циклового воздуха равна 24. Регулируемый направляющий аппарат и направляющие лопатки обеспечивают плавный и надежный пуск и останов двигателя. Номинальный массовый расход циклового воздуха составляет 67,3 кг/с. Покрытие компонентов защищает поверхности от коррозии, обеспечивая износостойкость. Разъемная конструкция компрессора обеспечивает простоту обслуживания на месте эксплуатации. Камера сгорания (КС) – кольцевая, включает 14 инжекционных топливных горелок. В КС применяется низкоэмиссионная система сухого подавления выбросов SoLoNOx, обеспечивается горение бедной, предварительно подготовленной топливной смеси. Это способствует снижению эмиссии вредных выбросов, в результате чего достигаются отличные экологические характеристики ГТУ. Усиленное охлаждение вставки камеры сгорания (Augmented Baskside Cooled) обеспечивает максимальное охлаждение и максимальную долговечность. Применяемое топливо – природный и попутный газ, жидкое топливо. КС имеет расширенный диапазон работы в низкоэмиссионном режиме: 40–100 % номинальной мощности. Обслуживание топливных горелок возможно на месте эксплуатации. Турбина газогенератора – двухступенчатая, с охлаждаемыми сопловыми и рабочими лопатками, имеющими защитное покрытие. Конструкция рабочих лопаток и износостойкое покрытие обеспечивают долговечность, что позволяет избегать простоев оборудования. Трехступенчатая силовая турбина с неохлаждаемыми сопловыми и рабочими лопатками. Рабочие лопатки первой и второй ступеней снабжены периферийными демпферными полками. Максимальная скорость вращения вала СТ — 7000 об/мин Блок СТ крепится газоплотным фланцевым соединением к заднему торцу корпуса турбины газогенератора. Температура на выходе силовой турбины составляет 465 °С. Ресурс до капитального ремонта (Major Overhaul) может достигать 45 000 часов и более.
