Solar Taurus-60 газовая турбина

Газотурбинный привод турбогенератора CAT Solar Turbines Taurus 60 (WT-7301S-G) версии «Core Engine» или турбодвигатель Gas Turbine Generator Set реальной мощностью на генераторе 5670 кВт. Газотурбинный двигатель используется в качестве привода генераторов и производства комплектных электростанций и парогазовых теплоэлектростанций для генерации электричества, и горячей воды. Турбоблок Solar Taurus 60 имеет одновальную конструкцию и развивает тепловую мощность 11430 кДж/кВтэ·ч с температурой газов 510 градусов, с возможностью выработки 13 тонн горячего пара в час, или 59 тонн пара в час с дожигателем. Газовая турбина работает на природном газе, жидком топливе, или работает в двухтопливном варианте. Вес газовой турбины в версии «Core Engine» составляет 1200 кг, длина 2500 мм, диаметр 1000 мм. Масса комплектной ГТУ версии ГТЭС на раме с генератором и системой управления составляет 38 тонн. Газовая турбина Solar Taurus 60 — это надежная и широко распространенная в мире промышленная газотурбинная установка, предназначенная для привода генераторов, компрессоров и насосов. Ее конструкция разработана для обеспечения высокой эффективности, длительного ресурса и простоты обслуживания. Taurus 60 представляет собой эволюционное развитие серии Centaur и выпускается с 1987 года. За время производства продано более 2000 единиц, а общая наработка парка превысила 300 миллионов часов, что подтверждает ее высокую надежность. Ресурс до капитального ремонта (Major Overhaul) может достигать 30 000 часов и более.

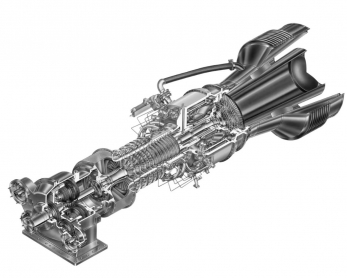

Конструкция газовой турбины Solar: промышленная одновальная, осевой компрессор 12-ступенчатый, со степенью повышения давления 12.2:1 и одноступенчатая турбина образуют единый вал, установленный в стандартных гидродинамических подшипниках с самоустанавливающимися сегментами. В компрессоре используются лопатки с системой переменного угла установки лопаток (VSV - Variable Stator Vanes), что позволяет оптимизировать работу на частичных нагрузках и улучшить стабильность. Расход воздуха 22 кг в секунду. Камера сгорания стандартная кольцевая (обычная) или кольцевая (12 горелок или камер сгорания) низкоэмиссионная с сухим подавлением выбросов (SoLoNOx, DLE), турбина газогенератора 3-ступенчатая, реактивная 100%, частота вращения: 15000 об/мин. Лопатки 1-й и 2-й ступеней газовой турбины полностью охлаждаемые, из никелевых сплавов, со сложной внутренней системой каналов для прохода охлаждающего воздуха. Покрытие теплозащитное покрытие (TBC - Thermal Barrier Coating), что позволяет повышать рабочую температуру и продлевать ресурс. Сопловые аппараты (сопла) охлаждаемые. Ротор турбины составной, соединенный с ротором компрессора. Диски изготовлены из никелевых жаропрочных сплавов. Турбина оснащена системой воздушного охлаждения (CASC - Compressor Air System for Cooling). Отбор сжатого воздуха от разных ступеней компрессора используется для эффективного охлаждения горячих частей турбины (лопаток, дисков, корпуса). Камера сгорания (Combustor) кольцевая, с обратным потоком (reverse-flow). Вывод вала отбора мощности со стороны компрессора с встроенным редуктором на 1500 или 1800 об/мин. Применение турбины Solar-60: электроснабжение промышленных предприятий, нефтегазовых месторождений (основное применение), когенерация (ТЭЦ), пиковые и резервные электростанции. Система управления: современная микропроцессорная система Turbotronic™ 4 на базе процессора ControlLogix. Она обеспечивает полный контроль, мониторинг вибрации, защиту, автосинхронизацию с сетью и архивацию данных
