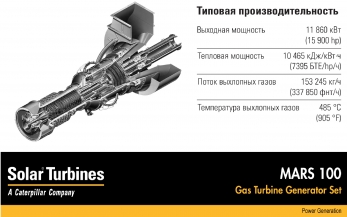

MARS-100 газотурбинная электростанция

78.030888.8927

Технические характеристики

Мощность
12,875 кВА
Производитель
CATERPILLAR

Solar Mars-100 ГТУ используется в системах генерации электрического тока, в парогазовых электростанциях комбинированного цикла для ТЭЦ в модификациях ПГЭС и ПГУ. Газотурбинная блочно-модульная приводная установка Solar Mars-100 применяется для производства и обеспечения электроэнергией промышленных и бытовых потребителей, а при наличии котла утилизатора – для совместного производства электрической энергии, горячей воды и пара. ГТЭС может использовать в качестве топлива попутный нефтяной газ, обеспечивая его утилизацию на объектах добычи и переработки нефти и газа. ГТЭС используются при строительстве новых объектов и реконструкции существующих муниципальных котельных, ГРЭС и ТЭЦ, а также объектов ЖКХ. Блочно-модульные ГТЭС поставляются в полной заводской готовности, размещаются как внутри помещения, так и на открытой площадке и могут использоваться: в качестве основного или резервного источника питания; автономно или параллельно с другими источниками электроэнергии; при строительстве новых объектов для производства электроэнергии, тепла и пара, а также на объектах ЖКХ и при реконструкции существующих муниципальных котельных, ГРЭС и ТЭЦ.

Двухвальная конструкция газовой турбины Solar Mars-100 позволяет использовать ГТУ как привода оборудования, это внешняя нагрузка насосов и компрессоров, как механическая приводная энергетическая установка Solar Mars-100 используются на передвижных нефтепромысловых насосных установках высокого давления, которые используются для гидравлического разрыва нефтяного пласта, в составе газоперекачивающего агрегата ГПА, как газоперекачивающий агрегат, газовая турбина агрегатируется с винтовыми, центробежными и поршневыми компрессорами высокого давления для компримирования природного газа, поступающего на компрессорную станцию по магистральному газопроводу, и транспортировки природного газа по магистральному газопроводу, для линейных компрессорных станций магистральных газопроводов КС МГ, и используется ГПА в качестве главного привода дожимных компрессорных станций объектов сбора газа ДКС, и компрессорных станций для подземного хранения газа КС ПХГ. Газокомпрессорная установка на базе турбины предназначена для перекачивания природного газа, добываемого на месторождении, до терминала, где осуществляется его переработка и дальнейшая транспортировка по трубам, а также для сжижения газа с приводом турбодетандерных установок.

Купить

Спецификации Solar Mars-100 16002 SoLoNOx газотурбинная электростанция:
-Производитель: Solar Turbines (Caterpillar Inc.)
-Модель: Mars 100-16002 SoLoNOx
-Тип: газотурбинная электростанция
-Конфигурация: двухвальная установка простого цикла

Силовые характеристики:
-Механическая мощность турбины: 16,000 л.с. (11.94 МВт)
-Электрическая мощность (нормальный режим): 10,063 кВт (10.06 МВт)
-Электрическая мощность (типовая): 8,800-11,400 кВт
-Теплотворная способность: 11,632 кДж/кВт·ч
-КПД: 34-38% (простой цикл), до 80% (когенерация)

Конструкция газотурбинного двигателя, газогенератор (Core Engine):
-Компрессор: 15-ступенчатый осевой с разъемным корпусом
-Степень сжатия: 17.7:1
-Камера сгорания: кольцевая с технологией SoLoNOx
-Турбина газогенератора: 2-ступенчатая реактивная с радиальным разъемом
-Максимальные обороты газогенератора: 11,170 об/мин
-Направление вращения: по часовой стрелке

Силовая турбина:
-Конструкция: 2-ступенчатая реактивная с радиальным разъемом
-Максимальные обороты: 9,500 об/мин
-Диапазон рабочих оборотов: 4,000-9,500 об/мин

Технология SoLoNOx:
-Тип системы: сухое предварительное смешивание топлива
-Назначение: снижение выбросов NOx и CO Гарантированные выбросы:
-NOx: менее 9 ppm (природный газ)
-CO: менее 15 ppm (природный газ)
-UHC: менее 15 ppm (природный газ)

Воздушный поток и выхлопные газы:
-Расход воздуха на входе: 41.6 кг/сек (91.8 фунт/сек)
-Поток выхлопных газов: 145,025 кг/час (319,670 фунт/час)
-Температура выхлопных газов: 495°C

Электрогенератор:
-Производитель: ABB (или Alsthom в зависимости от конфигурации)
-Тип: синхронный бесщеточный с вращающимся возбудителем
-Полюса: 4-полюсный -Частота: 50 Гц / 60 Гц
-Обороты генератора: 1,500 об/мин (50 Гц) / 1,800 об/мин (60 Гц)
-Напряжение: 6,300В-11,000В
-кВА: 11,000-12,875 кВА
-Коэффициент мощности: 0.8
-Класс изоляции: F с VPI
-Подшипники: разъемные втулочные с масляной смазкой
-Защита: WP-II / IP24

Система смазки:
-Тип масла: по спецификации Solar ES 9-224
-Компоненты: масляный бак, насосы, фильтры, система охлаждения

Пусковая система:
-Тип: электрический пуск с частотно-регулируемым приводом
-Мощность пускового двигателя: 93 кВт
-Производитель: Reliance Solar Motor
-Воздушное питание: 586-690 кПа (85-100 psi) отфильтрованный воздух

Система управления
-Тип: Turbotronic 4 (базируется на Allen-Bradley ControlLogix)

Функции:
-Автоматический пуск и разгон до рабочих оборотов
-Управление последовательностью операций
-Мониторинг двигателя и оборудования -Защитные отключения
-Система Windows-базированного дисплея TT400

Компоненты:
-Процессор Allen-Bradley ControlLogix
-Модули A-B 1794 Flex I/O
-Система мониторинга вибрации Bently Nevada 1701
-Модуль управления генератором (CGCM)

Подшипники газогенератора:
-Тип: Waukesha Tilt Pad (наклонные сегментные)
-Количество: 3 подшипника -Размеры: 57.252 мм × 117.491 мм диаметр
-Сегменты: 5 подушек

Силовая турбина:
-Подшипник: 66.777 мм × 133.571 мм диаметр (5 подушек)
-Подшипники: Waukesha Tilt Pad

Топливная система:
-Основное топливо: природный газ
-Дополнительное топливо: дизельное топливо (двухтопливная система)
-Гибкость топлива: различные газообразные и жидкие топлива

Габариты и вес:
-Приблизительные размеры пакета: ДхШхВ в м, 14.2х2.8х3.8.
-Приблизительный вес: 82,145 кг (полный пакет)
-Вес турбины: 33,565 кг

Монтаж:
-Тип установки: на раме (skid-mounted)
-Частичные боковые панели: есть
-Всепогодное исполнение: опционально
-Шумоподавляющий кожух: опционально

Техническое обслуживание:
-Интервал капремонта: до 60,000 часов (в зависимости от условий)
-Межремонтный интервал: 30,000 часов между крупными инспекциями
-Ресурс редуктора: 100,000 часов

Применение:
-Основное назначение: выработка электроэнергии
-Возможные конфигурации: простой цикл, комбинированный цикл, когенерация (ТЭЦ), механический привод.
