Импорт тяжелых вилочных погрузчиков CAT

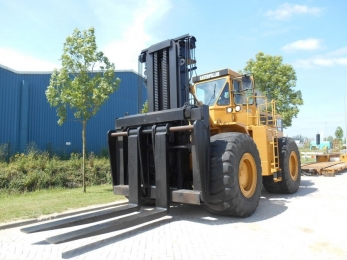

Caterpillar 988 Rough Terrain Forklift вилочный погрузчик с противовесом (англ. counter-balanced forklift truck) - вид специального внедорожного тяжелого транспорта, предназначенного для поднятия, перемещения, разгрузки, погрузки, складирования (штабелирования) различных грузов, при помощи вил или других рабочих приспособлений и навесного оборудования. По классификации грузоподъемных транспортных самоходных средств ITA  Industrial Truck Association, погрузчик CAT 988 RTF относиться к VII классу - «внедорожные» погрузчики всех типов (то есть предназначенные для работы в сложных дорожных условиях и на тяжелых покрытиях). Именно в тяжелых условиях эксплуатации, и большой массе груза, при перемещении на сильно пересечённой местности, требуется применения специализированных шасси особо прочной конструкции.

Вилочный погрузчик конструктивно состоит из пневмоколесного ходового устройства со всеми ведущими колесами и с использованием активного подвижного шарнира складывания секций. Рабочий орган машины с фронтальным гидромеханическим грузоподъемным устройством, со сменным рабочим органом и противовесом называется мачтой. Противовес обеспечивает собственную и грузовую устойчивость движущегося погрузчика. Основным рабочим органом автопогрузчиков является вилочный подхват в виде двух изогнутых под прямым углом стальных брусьев, которые подводятся под груз, размещенный на подкладках. Вилочный подхват подвешивается шарнирно к подъемной каретке грузоподъемника мачты. Грузоподъемник включает основную раму, шарнирно прикрепленную к раме машины. Внутри основной рамы на катках перемещается выдвижная рама, вдоль направляющих, которой на роликах перемещается грузовая каретка  с прикрепленным к ней рабочим органом. Выдвижная рама перемещается гидроцилиндром. Конструкционно мачта состоит из 3-х секций, с наличием гидроцилиндров подъема обеспечивающего свободный ход грузовой каретки.
Погрузчик Caterpillar 988 оснащается комплектом сменных рабочих органов: вилами и специальными захватами для погрузки - разгрузки, перемещения и складирования всевозможных штучных, тарных и длинномерных грузов (труб, бревен, контейнеров, строительных блоков и др.); стрелами с грейферными ковшами для насыпных и кусковых грузов; грузовыми стрелами (блочными и безблочными) для подъема грузов на небольшую высоту и монтажа различных строительных конструкций и оборудования. Сменные рабочие органы навешиваются на гидравлический вертикальный грузоподъемник, расположение которого может быть передним (фронтальным) и боковым. Грузоподъемник обеспечивает захват грузов, подъем их на заданную высоту, опускание грузов и их укладку.

Caterpillar 988 rough terrain forklift truck компоновка:
Тяжелый погрузчик с вилами использует нестандартную компоновку шасси с наличием шарнирного активного рулевого подвижного элемента, связывающего две рамные полусекции машины. Такая компоновка вилочного погрузчика является классической для колесного трактора-погрузчика Caterpillar 988, на базе которого построен вилочный автопогрузчик Caterpillar. Компоновка шарнирно-сочленённого погрузчика использует две секции, каждая из которых является законченным конструктивным элементом и содержит в своей конструкции: 1 секция - двигатель со смещением назад на максимальное расстояние для противовеса, трансмиссия, мост и детали гидравлического оборудования. 2 секция или фронтальная: передняя часть погрузчика полностью освобождена для установки вертикального телескопического портала и погрузочного и иного рабочего оборудования, а так же содержит кабину оператора и колесный мост.
Колесный вилочный погрузчик выполнен с шарнирно сочлененной рамой с равновеликими колесами большого диаметра. Caterpillar с шарнирно сочлененной рамой состоит из двух полурам, соединенных вертикальным шкворнем, поворот осуществляется с помощью 2 гидроцилиндров, перемещающих полу-рамы одну относительно другой в горизонтальной плоскости. Преимущества погрузчика с шарнирной рамой это как отсутствие сложных и главное уязвимых рулевых тяг, так и большие возможности при движении на пересечённой местности. При повороте передние и задние колеса движутся след в след, что в сочетании с малым радиусом поворота дает возможность погрузчику CAT легко маневрировать на ограниченном пространстве, например, в узких проездах или загружать самосвал, разворачиваясь, буквально, на пятачке, что невозможно для аналогичных экскаваторов-погрузчиков с моноблочной рамой. При движении по слабонесущим грунтам оператор имеет дополнительное средство для вывода машины из колеи - поворот полурам.

Силовой каркас погрузчика:
В основе шасси погрузочной машины лежит платформа колесного трактора с подъемным устройством и сочленённой рамой, две высокорасположенные П-образные сварные полу-рамы коробчатого сечения, с изменяемым профилем и шириной по всей длине. Профиль рамы замкнутый с обеих сторон, герметичный, изготовленный из высокопрочных и эластичных сталей. Полурамы соединены шарнирно-сочленённым механизмом с приводными гидроцилиндрами двойного действия‚ управляемые рулевой системой следящего типа‚ обеспечивающей относительный поворот рам на угол‚ пропорциональный углу поворота рулевого колеса. Задняя рама служит для монтажа силовой установки, трансмиссии‚ заднего моста и кабины оператора‚ передняя - для крепления рабочего оборудования с гидросистемой управления и переднего моста. На обоих концах рамы размещены силовые поперечные балки с установленными буксирными приборами ТСУ и коммутационным оборудованием для подключения прицепа, а так же буксирные и эвакуационные петли спереди 2х30 тонн и 2х30 тонн задние. Светотехническое оборудование погрузчика спереди, сзади и крыши кабины оснащено защитными решетками. Силовой каркас погрузчика обеспечивает высокую устойчивость к перегрузам, которые появляются при перемещении погрузчика с полной массой на сильнопересечённой местности.

Силовая моторная установка:
Двигательная установка машины обеспечивает перемещение в пространстве, и выдает необходимую мощность для обеспечения работы вилочно-погрузочного оборудования. Приводной мотор погрузочной машины расположен продольно позади кабины, в кормовой секции, выше уровня рамы, сблокирован с коробкой переключения передач. Мотор промышленный, допускающий эксплуатацию в режиме максимальной мощности 90% по времени. Двигатель с внутренним сгоранием, поршневой, с воспламенением смеси от сжатия. Двигатель работает на дизельном топливе. Система газораспределения выполнена с помощью нижневального вала ГРМ, с шестерёнчатым приводом и штанговыми толкателями клапанов.

Двигатель производства Caterpillar, серии 3408 HEUI. Тип двигателя: 4-х тактный, с V-образным расположением цилиндров, 8 цилиндровый, жидкостного охлаждения, с газотурбинным турбонаддувом и промежуточным охлаждением наддувочного воздуха с помощью теплообменника «воздух-воздух». Рабочий объем цилиндров составляет 18 литров, мощность двигателя составляет 450 л.с. при 1800 об/мин. Максимальный крутящий момент двигателя составляет 1850 Нм при 1200 об/мин. Устройство впрыска топлива: непосредственный впрыск топлива с помощью механического многоплунжерного ТНВД. Система питания двигателя оснащена подогревом и топливным фильтром с водяным сепаратором. Система впуска воздуха оснащена трехступенчатой системой воздушной фильтрации со степенью очистки 99.8%. Для зимнего запуска двигатель оснащен системой впрыска эфира. Объем масла двигателя 46 литров, включая водомасляный теплообменник охлаждения. Объем охлаждающей жидкости 130 литра. Объем топлива в баке 450 литров.

Трансмиссия:
Привод колес погрузочного трактора постоянный, полный 4х4 (с приводом на 4 колеса), и с блокировкой межколесного и межосевого дифференциала. В состав механизмов и оборудования трансмиссии входят: автоматизированная многоступенчатая гидромеханическая коробка переключения передач, гидротрансформатор ГТР, раздаточная коробка, с демультипликатором используемая для распределения момента между передними двумя осями и задней тележкой, карданные валы открытого типа, цилиндрические редуктора с дифференциалами межосевой блокировки, одинарной главной передачи с дифференциалами межколесной блокировки в ведущих мостах, полуосей и колесных планетарных редукторов в ступицах ведущих мостов.

Коробка переключения передач многовальная (с параллельными валами) гидромеханическая полуавтоматическая с переключением под нагрузкой PowerShift. Модель КПП ZF 4WG180 4F/3R, количество передач вперед/назад: 4/3. Коробка переключения передач с пропорциональной  электромеханической системой контроля управления крутящим моментом при ручном переключении передач. Сцепление: диапазонная гидропередача ZF Torque Converter с гидротрансформатором, и с автоматическим бесступенчатым изменением крутящего момента двигателя в широком диапазоне от 1:1 до 2,81:1. Гидромеханическая передача ZF позволяет автоматически регулировать скорость и тягу в зависимости от нагрузки, обеспечивает плавность хода и быстрое переключение скоростей.

Ходовая часть и колесные мосты:

Передача мощности и момента двигателя, на колеса вилочного тяжелого автопогрузчика выполнена по мостовой схеме, т.е. с использованием поперечных зависимых балок, связывающие левые и правые колеса тягача тяжеловоза, находящиеся на одной оси между собой. Мостовая схема передачи момента предполагает наличие центральных продольных приводных карданных валов к редукторам неразрезных мостов, расположенных поперечно. На циклической погрузочной машине устанавливаются два ведущих приводных моста.

Применительно к тяжёлому вилочному погрузчику, с функцией тягового трактора, «колесный приводной мост» - это, несущая пустотелая конструкция, объединяющая колеса одной оси, и выполняющая роль несущего тела, при передачи нагрузки от рамы, и посредством подвески к опорной поверхности. «Ведущий мост» предполагает еще и передачу тягового усилия к колесам. Механический привод всех мостов оснащен двухступенчатой разнесенной передачей, установленной на торцах мостов. Помимо центрального редуктора, мосты оснащены планетарной передачей, расположенной в ступицах колес. Такая конструкция приводных мостов отличается рядом преимуществ: малые размеры конической главной передачи; большой передающих крутящий момент; разделение передаваемого момента между пятью сателлитами; малый риск обрыва полуосей, особенно при блокировке дифференциала. Конструкция планетарных передач, установленных внутри ступицы, представляет собой дополнительный картер, с установленной внутри солнечной шестерней связанной с полуосью, короной шестерней, которая жестко крепиться к внешнему корпусу ступицы и соответственно к колесу, а так же механизма редукции в виде шести шестерёнчатых сателлитов вращающихся на опорных роликах. Благодаря дополнительной степени редукции, и большой итоговой площади сцепления в шестернях, можно резко поднять крутящий момент на колесах. Для выравнивания давления внутри картера мостов в верхней части установлены предохранительные клапаны - сапуны. Шланги вентиляции картера всех мостов выведены выше уровня рамы. Передаточное число главной передачи в колесных мостах ГП 28,18:1.

Колёсные мосты, применяемые на вилочнике отличаются высокой прочностью и надежностью, при ограничении скорости в режиме тягового тральщика, допускается увеличение вертикальной нагрузки на колёсные мосты до 2-х раз. Что особенно может быть важным при увеличении массы погрузчика при помощи балласта для выполнения тяговых и толкающих работ.
Передний и задний колёсный мост производства Caterpillar специального исполнения, особо высоконагруженные для тяжелых условий со статической нагрузкой 45 тонн на каждый мост с суммарной статической нагрузкой до 90 тонн. Передний мост без систем амортизации, с частичной разгрузкой колебаний с помощью высокопрофильных индустриальных шин. Задний колесный мост качающегося типа, соединяется с рамой погрузчика шарнирно к передней головке рамы посредством шкворня, что обеспечивает его качание в поперечной плоскости и хороший контакт управляемых колес с грунтом при неровном рельефе местности. Подвеска балансира моста качающегося типа с углом артикуляции ±24° (620 мм). Используемые шины размерностью 35/65 R 33 на всех осях. Для защиты в условиях работы карьера, на колеса одеваются защитные цепи Pewag.
