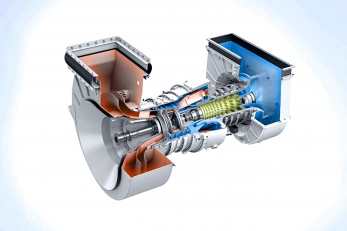

SGT100 Naval пропульсивная газовая турбина

Турбодвигатель энергетического судового комплекса с использованием технологии газовых турбин Siemens SGT-100, позволяет получить большую мощность при минимальных габаритах и весе силовой установки судна. Масса судового энергоблока ГТУ SGT-100 составляет 1000 кг, длинна 2000 мм, диаметр 800 мм, турбоблок привода главного вала развивает 5700 кВт или 7750 л.с., т.е. обладает высокой габаритной отдачей и удельной мощностью. SGT100 силовая газотурбинная приводная установка для механического привода генератора электрической передачи привода винтов или азипода (винто-рулевой колонки). Двухвальная газовая турбина газотурбодвигатель Siemens SGT100 Mechanical Drive Package используется в качестве механического привода динамического оборудования, это винты главного вала, системы нагнетания воздуха в суднах на воздушной подушке, для вращения винтов хода СВП, для питания энергетических систем судна. Турбоблок SGT100 имеет 2-х вальную конструкцию и развивает тепловую мощность 10800 кДж/кВтэ·ч с температурой газов 545 градусов. Газовая турбина работает на природном газе, жидком топливе, или работает в двухтопливном варианте. Ресурс до капитального ремонта (Major Overhaul) может достигать 48000 часов и более. КПД ГТУ составляет 33%.

Конструкция газовой турбины Siemens SGT100: промышленная двухвальная, осевой компрессор 10-ступенчатый, степень сжатия 14.4:1. Компрессор имеет лопатки с малым удлинением профиля (широкохордные). Поворотные лопатки направляющего аппарата компрессора, оснащенные электроприводом, облегчают пуск и предотвращают помпаж. Система переменного угла установки лопаток (VSV - Variable Stator Vanes), позволяет оптимизировать работу на частичных нагрузках и улучшить стабильность. Они также используются для регулирования подачи воздуха в систему DLE. Камера сгорания кольцевая низкоэмиссионная с сухим подавлением выбросов (DLE), состоит из 6 горелок с обратным потоком (reverse-flow). Расход воздуха 18 кг в секунду. Турбина газогенератора одноступенчатая, реактивная 100%, частота вращения: 6500 –13000 – 13650 об/мин. Одноступенчатая турбина образуют единый вал, установленный в стандартных гидродинамических подшипниках с самоустанавливающимися сегментами. Газогенератор одноступенчатый, лопатки полностью охлаждаемые, из никелевых сплавов, со сложной внутренней системой каналов для прохода охлаждающего воздуха. Покрытие теплозащитное покрытие (TBC - Thermal Barrier Coating), что позволяет повышать рабочую температуру и продлевать ресурс. Сопловые аппараты (сопла) охлаждаемые. Диски изготовлены из никелевых жаропрочных сплавов. Турбина оснащена системой воздушного охлаждения (CASC - Compressor Air System for Cooling). Отбор сжатого воздуха от разных ступеней компрессора используется для эффективного охлаждения горячих частей турбины (лопаток, дисков, корпуса). Свободная силовая турбина Siemens SGT100 (Free Power Turbine) двухступенчатая, СТ нужна для обеспечения гибкости эксплуатации и эффективной работы в широком диапазоне нагрузок и скоростей вращения. Обороты силовой турбины (свободной турбины), которая не имеет механической связи с компрессором, регулируются газодинамической связью. Таким образом, система управления оборотами силовой турбины динамически балансирует подачу топлива и параметры газогенератора для точного контроля скорости вращения (и выходной мощности) свободной силовой турбины в соответствии с требованиями нагрузки (например, для генерации электроэнергии с постоянной частотой). Регулирование оборотов силовой турбины основано на принципе изменения количества энергии, подаваемой на турбину, что достигается главным образом путем управления подачей топлива в камеру сгорания основного (газогенераторного) двигателя. Главное преимущество SGT100 со свободной турбиной: независимое управление скоростью. Ключевое отличие заключается в том, что турбина, приводящая компрессор (турбина газогенератора), и турбина, вырабатывающая полезную мощность (силовая турбина), механически не связаны и вращаются на разных, независимых валах. Это позволяет силовой турбине работать с переменной скоростью, в то время как газогенератор может поддерживать оптимальный режим работы.
