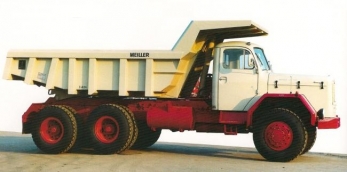

Самосвал вездеход Magirus-Deutz 230D 6х6

Назначение самосвала: полноприводный самосвал высокой грузоподъемности в 28 тонн, построен как самоходный транспортный механизм, применяемый в секторе строительства, добычи полезных ископаемых, для доставки песка и инертных материалов в отдельные регионы при отсыпке месторождений.

18000

Грузоподъемность самосвала при ограничении скорости 40 км/ч, кг

назад, с передним расположением телескопического гидравлического подъемника и рычажного механизма стабилизатора для нейтрализации поперечных сил

корытообразный сварной кузов, коробчатого сечения, с развитыми ребрами жесткости, с двойным днищем для подогрева выхлопными газами и задним скосом без борта

4

50

Система защиты кабины водителя FOPS-ROPS

Встроенная в кузов, с использованием козырька защиты

Тип шасси: специальное колесное полноприводное внедорожное капотное шасси экстремальной проходимости разработанное под установку самосвального оборудования, и перевозки груза в экстремальных условиях пересечённой местности. Шасси с усиленной конструкцией серии Heavy Duty для тяжелых условий эксплуатации, с возможностью сцепки с техникой прицепного типа. Компоновка спецшасси капотная, с размещением двигателя впереди кабины в пределах колёсной базы между первым и вторым мостом. Шасси имеет специальную мощную раму и колёсные мосты удлинённой конструкции, рассчитанные на крупногабаритные шины высокой грузоподъемности.

Тип

Колесное самоходное моторизированное шасси

Компоновка шасси

Капотная, с расположением двигателя впереди кабины

Габаритные размеры ДхШхВ, мм

жесткого типа, из двух прямых продольных С-образных балок

Колесная база, мм

3850+1380

Дорожный просвет перед/зад, мм

365/304

Масса снаряженного автомобиля, кг

10000

Полная масса автомобиля с грузом и 1 членом экипажа, кг

Распределение нагрузки при полной массе, кг
первый мост
задняя тележка

Полная масса буксируемого прицепа по всем видам дорог и местности, кг

Полная масса буксируемого прицепа по твёрдым дорогам допускающих нагрузку на ось свыше 10 тс, кг

Тип двигателя: в качестве энергетического средства используются промышленный двигатель внутреннего сгорания с 4-х тактным циклом, работающий на дизельном топливе. Двигатель воздушно-масляного охлаждения, и с атмосферным впуском, используется для тяжелых условий эксплуатации. Встроена центрифуга для центробежной очистки масла.

Производитель

внутреннего сгорания, нижневальный с верхним расположением клапанов и с раздельными цилиндрами и головками цилиндров

Объем цилиндров, л

Номинальная мощность, л.с./об.мин

230/2500

Максимальный крутящий момент, Nm/об.мин

800/1200-1800

С верху кабины, с системой фильтрации высокой производительности индивидуально для каждого ряда цилиндров

Система смазки двигателя

Смешанная, под давлением и разбрызгиванием с охлаждением масла в воздушно-масляном теплообменнике

Объем масла двигателя, л

смесь для зимы 60% дизельного топлива и 40% керосина, или 70% дизельного топлива и 30% бензина

непосредственный в цилиндр с помощью механических форсунок

вниз влево

Подогрев топливной магистрали и фильтров с сепарацией топлива Separ, и прогрева двигателя с помощью электрофакельной системой подогрева

Тип подачи мощности на колеса: привод по формуле колес 6х6, по типу полный постоянный привод всех колес с блокировкой всех межосевых и межколесных дифференциалов.

Тип трансмиссионной передачи

механическая передача в составе сборочных единиц из коробки переключения передач с выносной раздаточной коробкой

Коробка смены передач, марка-модель

Zahnrad Fabrik Getriebe AK 6-80

Тип

механическая трехвальная, синхронизированная

с ручным селективным переключением кулисой переключения передач

Количество передач вперед/назад

6/1

ZF Z65

Карданная передача

Открытого типа, количество валов 4

Тип ходовой части: шасси использует трехосную ходовую часть с использованием трех неразрезных приводных колёсных мостов схема на стальной подвеске с применением многолистовых рессор.

Движитель

колесный

Количество осей

3 (1+2)

Специальные неразрезные мосты с двухступенчатой разнесённой передачей с использованием бортовых планетарных редукторов конечной передачи

Первый мост, марка/нагрузка, кг (управляемый и ведущий)

Второй мост, марка/нагрузка, кг (ведущий)

Третий мост, марка/нагрузка, кг (ведущий)

Марка-модель

интегральный рулевой редуктор с встроенным гидроусилителем

шестеренчатого типа, установлен на двигателе

Тип привода главной системы торможения

Пневматический, трехконтурный с распределителем тормозного усилия

Тип тормозного механизма

Барабанный, с колодочными тормозами

с пружинными энергоаккумуляторами с приводом на две задние оси

Напряжение, В

24

Генератор, В/А

28/55

Аккумуляторная батарея, количество/емкость А/ч

4/160

Тип

Капотной компоновки, с ровным полом трехместная без спального места, с повышенной теплоизоляцией

Конструкция кабины

стальная, с 4-х точечной жесткой подвеской

стекло плоское, разделенное на две части, атермальное с электрической системой подогрева

Система климатического контроля

Автономный источник тепла Webasto и система кондиционирования воздуха

Изменение давления в шинах для повышения опорной поверхности, а так же для защиты в случае прокола. Давление в каждой шине контролируется независимо.

Тип

модель траковых стальных гусеничных цепей определяется условиями эксплуатации и установленными шинами

быстрая и безопасная эвакуация методом частичной полу-погрузки

Возможна установка шин Michelin и Trelleborg с шириной протектора от 500 до 800 мм с посадочным диаметром от 20 до 26,5 дюймов с общим габаритным диаметром до 1300 мм

Возможна установка разборных составных дисков и дисковых колёс типа Trilex производства Lemmerz, Kronprinz, Trelleborg, включая алюминиевые разборные диски с бэдлоком Hutchinson

Тяговые и эвакуационные с тягой от 15 тонн, до спаренных канатных устройств с тягой от 30 до 60 тонн

система пожаротушения
сцепной буксирный прибор ТСУ
буксирная штанга
арктический пакет -60°
топливный фильтр-водосепаратор с подогревом
защитные решетки на фарах
дополнительные фары освещения 14 прожекторов LED
люк в крыше кабины
аудиоподготовка
электрорегулируемые и подогреваемые зеркала заднего вида
дополнительная звукопоглощающая обшивка мотоотсека 80 дБ
сиденья водителя на пневматической подвеске, регулируемое с подогревом, подголовником и ремнем безопасности
сиденье пассажира на пневматической подвеске, регулируемое, с подголовником и ремнем безопасности
отделка салона лекгомоющимися материалами
счетчик моточасов в салоне
тахограф 1 день/2 водителя
сигнал движения задним ходом
выключатель массы
внешняя розетка
пневмо-электровыводы для прицепа
запасное колесо
домкрат
знак аварийной остановки
аптечка первой помощи
переносной фонарь
противооткатные башмаки х 2 шт
шланг подкачки шин
набор инструмента и принадлежностей
