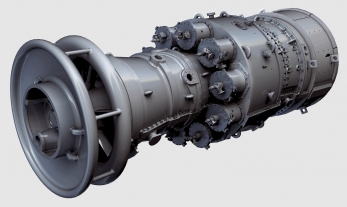

MS7121EA газовая турбина привода оборудования

Газотурбинный привод большой мощности GE Frame-7 PG7121EA (MS7121EA или M7121EA механический привод) или Baker Hughes Frame 7/1EA. Газовая турбина развивает 90 МВт мощности и представляет собой турбопривод требовательных к высокой мощности газовых компрессоров. M7121EA Mechanical Drive индивидуально спроектированный газотурбинный привод на базе платформы Frame 7EA для прямого привода, например, магистрального газоперекачивающего агрегата (ГПА) на компрессорной станции или технологического компрессора на заводе. General Electric M7121E для механического привода внешней нагрузки насосов, компрессоров, установка используется на нефтепромысловых насосных установках высокого давления, в качестве механического привода турбина применяется в составе газоперекачивающего агрегата ГПА, газовая турбина агрегатируется с винтовыми компрессорами высокого давления для компримирования природного газа, поступающего на компрессорную станцию по магистральному газопроводу, и транспортировки природного газа по магистральному газопроводу, для линейных компрессорных станций магистральных газопроводов. Газокомпрессорная установка на базе турбины M7121E предназначена для перекачивания природного газа, добываемого на месторождении, до терминала, где осуществляется его переработка и дальнейшая транспортировка по трубам, а также для сжижения газа с приводом турбодетандерных установок.

Описание газовой турбины MS7121EA/M7121EA: газовая турбина двухвальная (Two-Spool), вал компрессора ("холодный" вал) и вал силовой турбины ("горячий" вал) соосны, но механически не связаны, вращаются с разной скоростью. Число оборотов вала отбора мощности 3600. Компрессор 17-ступенчатый, осевой. Все ступени состоят из неподвижных направляющих аппаратов (НВА, статор) и вращающихся рабочих лопаток (ротор). Материалы: лопатки и диски первых ступеней из нержавеющих сталей, лопатки остальных ступеней изготовлены из титановых сплавов для прочности при высокой температуре и нагрузке. Камера сгорания кольцевая (Can-Annular). Это гибридная конструкция, сочетающая преимущества индивидуальных камер и кольцевых. Горелки: 10 отдельных жаровых труб (combustion liners), расположенных по кругу внутри общего кольцевого кожуха. Каждая труба имеет свою топливную форсунку. Система топливоподачи: Форсунки могут работать на газе и/или жидком топливе (dual-fuel). Управление — от системы Speedtronic. Газовая турбина (силовая турбина) тип: 3-ступенчатая. Конструкция ротора: Ротор типа "Thermo-forged или составной на болтах. Диски турбины соединены между собой центральным болтом или фланцевым соединением. Лопатки турбины: 1-я ступень самая нагруженная, лопатки из никелевых жаропрочных сплавов с внутренними каналами для воздушного охлаждения. Имеют защитное жаростойкое покрытие (TBC - Thermal Barrier Coating). 2-я и 3-я ступени турбины охлаждаемые. Крепление лопаток к дискам — елочное (fir-tree root) с замками. Сопловые аппараты (сопла) каждой ступени также охлаждаются и могут иметь сегментное исполнение для компенсации теплового расширения.
