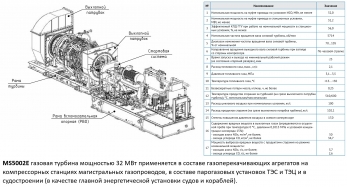

MS5002E газовая турбина мощностью 32 МВт

MS5002E газотурбинная установка представляет собой двухвальный агрегат открытого термодинамического цикла со свободной (силовой) турбиной низкого давления, конструктивно состоящий из двух блоков: непосредственно газовой турбины на собственной раме и вспомогательных устройств, обеспечивающих ее работоспособность, расположенных на отдельной вспомогательной опорной раме. На раме РВО размещены пусковая система с механизмом вращения ротора, система смазки (маслобак), блок топливного газа и другое вспомогательное оборудование. Такое исполнение агрегата называется двухрамным. Возможно однорамное исполнение агрегата с размещением газовой турбины MS5002E и вспомогательного оборудования на единой раме.

MS5002E газовая турбина мощностью 32 МВт применяться в составе газоперекачивающих агрегатов на компрессорных станциях магистральных газопроводов, в составе парогазовых установок ТЭС и ТЭЦ и в судостроении (в качестве главной энергетической установки судов и кораблей). Наибольшее применение ГТУ MS5002E нашла в составе газоперекачивающего агрегата ГПА-32 «Ладога» Российского производства. Жизненный цикл газовой турбины 200000 часов, межремонтный ресурс 48000 часов, КПД MS5002E составляет 36%, эмиссия NOx ≤18ppm. Писание конструкции ГТУ: компрессор осевой, 11-ти ступенчатый, с регулируемым входным направляющим аппаратом и регулируемыми направляющими аппаратами 2-х ступеней, степень сжатия – 17. Камера сгорания двухтопливная, секционная с 6-ю жаровыми трубами, низкоэмиссионная система сухого подавления выбросов DLN-2, каждая жаровая труба снабжена 5 топливными горелками с системой предварительного смешения.
