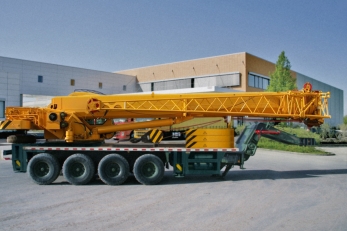

Для автокрана 100 тонн ФАУН (FAUN) максимальная полезная грузоподъемность на радиусе 3 метров от оси вращения установки составляет 100 тонн. Этот прицепной девяносто тонный кран обладает телескопической многосекционной стрелой, имеющей максимальную длину вылета 51 метр. Дополнительно стрела крана может быть оборудована решетчатым удлинителем (гуськом), общей длиной 18 метров. Характеристики стрелового оборудования позволяют оперировать грузом максимальной массой в 100 тонн и на высоте в 50 метров. Особенность крановой телескопической установки на базе многоосного внедорожного трейлер, что предполагает использование крана в паре с седельным тягачом.
Полуприцепной мобильный кран с использованием пневмоколесной внедорожной базы полуприцепа позволяет гибко использовать стреловое гидравлическое оборудование, с возможностью движения на дорогах общего пользования за счет буксировки дорожным тягачом, и полной реализацией внедорожных преимуществ шасси прицепного вездехода в связке с полноприводными тягачами с колёсной формулой 8х8 или сцепляясь с гусеничными тракторами. Полуприцеп имеет жесткую балочную рамную конструкцию из пространственной рамы, мощную ходовую часть с использованием активных управляемых осей и гидравлической подвески. Автономный привод телескопического крана позволяет использовать грузоподъёмную установку в виде стационарного башенного крана.
FAUN Trailer Mounted Crane 100 крановая установка |
|
---|---|
Грузоподъемность максимальная, тн / на вылете, м |
100 / 3.2 |
Максимальный грузовой момент главной секции стрелы, тм | 378 |
Габаритные размеры автокрана ДхШхВ, мм | 15500х3150х3950 |
Масса автокрана, включая противовес (26 тонн), кг | 76000 |
Масса автокрана без противовеса, кг | 50000 |
Телескопирование груза, кг | 20000 |
Крюковые подвески г/п | 60, 39, 10 тонн |
Радиус обметания минимальный, м | 4 |
Количество секций стрелы | 5 |
Углы наклона стрелы в пределах | -2° до 75° градусов |
Сечение стрелы | эллиптическое «ОВАЛОИД» |
Материал стрелы | сталь Strenx 700 |
Длина главной секции стрелы, м | 13,6 |
Вылет стрелы, м | 51 |
Длина гуська удлинителя, м | 10+8 |
Досягаемость по высоте оголовка стрелы, м | 51 |
Досягаемость по высоте с удлинителем, м | 69 |
Максимальная высота подъема грузов, м | до 81,7 м (27-этажное сооружение) |
Угол отклонения удлинителя |
0, 15, и 30 градусов |
Лебедка | HOIST Cutaway |
Тип |
двух скоростная с планетарным редуктором и мокрым многодисковым тормозом. |
Тяговое усилие лебедки, кг | 25000 |
Скорость навивки троса в три слоя, м/мин |
120 |
Скорость вращения крановой установки, об/мин |
1.6 |
Максимальный опорный контур аутригеров, мм |
8600х7800 |
Скорость подъема груза главной лебедкой, м/мин |
26 |
Привод крана | автономный |
Двигатель |
Volvo мощностью 200 л.с. |
Масса противовеса, кг | 26000 |
Главный насос | Hamworthy |
Управление гидравлическим оборудованием | система LS+LUDV с электропропорциональным управлением |
Производительность гидросистемы, л/мин |
620 |
Давление в гидросистеме, psi |
3500 |
Объем масла в гидросистеме, л | 1200 |
Kassbohrer KRUPP FAUN SLT характеристики шасси |
|
---|---|
Тип: полуприцеп с высокой рамой, усиленной конструкции для эксплуатации в паре с колёсными или гусеничными тягачами. Область эксплуатации трала тяжеловоза: сильно пересечённая местность I-V категории при температуре окружающего воздуха от -60° до +60° по Цельсию. |
|
Нагрузка на ССУ тягача, кг |
16000 |
Дорожный просвет, мм |
420 |
Высота платформы min-max, мм |
1180-1380 |
Оси |
Зависимого типа на поперечной неразрезной балке, марки FAUN-WERKE серии 9217301 для особо тяжелых условий эксплуатации. |
Количество осей |
4 |
Подвеска колес |
Комбинированная рессорно-гидравлическая с использование двух балансиров для объединения каждой пары осей. |
Поворотный шкворень |
3,5" (90 мм) |
Ошиновка |
Односкатная |
Шины |
445/65 R22.5 (18 R22.5) SL PR 20 |
Диски | стальные неразборные 14x22,5 |
