Solar Centaur-40 газовая турбина

Газотурбинный привод турбогенератора CAT Solar Turbines Centaur-40 версии «Core Engine» или турбодвигатель Gas Turbine (для PG40 Generator Set) реальной мощностью на генераторе 3500 кВт. Газотурбинный двигатель используется в качестве привода генераторов и производства комплектных электростанций и парогазовых теплоэлектростанций, задача которых это генерация электричества, и горячей воды в когенерационном блоке. Турбоблок Solar Centaur-40 имеет одновальную конструкцию и развивает тепловую мощность 12240 кДж/кВтэ·ч с температурой газов 445 градусов, с возможностью выработки 9 тонн горячего пара в час, или 50 тонн пара в час с дожигателем. Вес газовой турбины в версии «Core Engine» составляет 1000 кг, длина 2300 мм, диаметр 900 мм. Газовая турбина Solar Centaur-40 — это надежная и широко распространенная в мире промышленная газотурбинная установка, предназначенная для привода генераторов, компрессоров и насосов. Ее конструкция разработана для обеспечения высокой эффективности, длительного ресурса и простоты обслуживания. Установка может работать на природном газе, дизельном топливе, попутном нефтяном газе и даже газе с низкой теплотворной способностью. КПД в генераторном исполнении — около 27,9%. Газотурбинная установка Solar Centaur 40 зарекомендовала себя как одно из самых надежных решений в своем классе.За время производства продано более 2400 единиц, а общая наработка парка превысила 300 миллионов часов, что подтверждает ее высокую надежность. Ресурс до капитального ремонта (Major Overhaul) может достигать 30 000 часов и более.

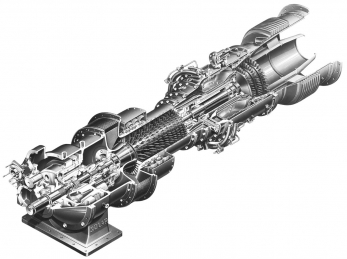

Конструкция газовой турбины Solar Centaur-40: промышленная одновальная, осевой компрессор 11-ступенчатый (axial-flow compressor), со степенью повышения давления 10:1 и трехступенчатая турбина образуют единый вал, установленный в стандартных гидродинамических подшипниках с самоустанавливающимися сегментами. В компрессоре используются лопатки с системой переменного угла установки лопаток (VSV - Variable Stator Vanes), что позволяет оптимизировать работу на частичных нагрузках и улучшить стабильность. Расход воздуха 18.7 кг в секунду. Камера сгорания стандартная кольцевая (annular-type combustion chamber 12 горелок или камер сгорания) низкоэмиссионная С предварительным смешением (lean-premixed), позволяет снизить вредные выбросы за счёт технологии сухого подавления NOx (SoLoNOx), турбина газогенератора 3-ступенчатая (3-stage reaction power turbine), реактивная 100%, частота вращения: 15000 об/мин. Лопатки 1-й и 2-й ступеней газовой турбины полностью охлаждаемые, из никелевых сплавов, со сложной внутренней системой каналов для прохода охлаждающего воздуха. Покрытие теплозащитное покрытие (TBC - Thermal Barrier Coating), что позволяет повышать рабочую температуру и продлевать ресурс. Сопловые аппараты (сопла) охлаждаемые. Ротор турбины составной, соединенный с ротором компрессора. Диски изготовлены из никелевых жаропрочных сплавов. Турбина оснащена системой воздушного охлаждения (CASC - Compressor Air System for Cooling). Отбор сжатого воздуха от разных ступеней компрессора используется для эффективного охлаждения горячих частей турбины (лопаток, дисков, корпуса). Камера сгорания (Combustor) кольцевая, с обратным потоком (reverse-flow). Вывод вала отбора мощности со стороны компрессора с встроенным редуктором на 1500 или 1800 об/мин. Применение турбины Solar: электроснабжение промышленных предприятий, нефтегазовых месторождений (основное применение), когенерация (ТЭЦ), пиковые и резервные электростанции. Система управления: современная микропроцессорная система Turbotronic™ 4 на базе процессора ControlLogix. Она обеспечивает полный контроль, мониторинг вибрации, защиту, автосинхронизацию с сетью и архивацию данных
