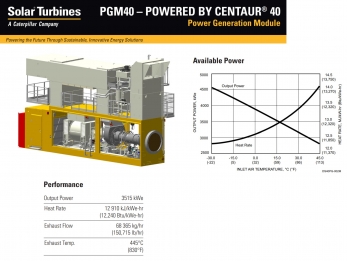

Turbomach C40 парогазовая теплоэлектростанция

Газотурбинный парогазовый энергоблок с тригенерацией Turbomach (Т-4701) электрической мощностью 3.7 МВт и тепловой мощностью 10 МВт, предназначен для выработки электричества, подачи тепла на объект и холода. Энергоблок Turbomach (Т-4701) использует газовую турбину Solar Centaur-40, это генерирующая газовая турбомашина в составе блочно-модульной конструкции, смонтированная в транспортно-эксплуатационном контейнере с газовым компрессор Technofrigo TE0250S. Когенерация использует котел-утилизатор Viessmann Rosink ECO-SPl-6 и пиковый водогрейный котел догреватель Viessmann Vitomax 200, дополнительно встроен резервный котел мощностью 1000 кВт. Холодильная установка: абсорбционная холодильная машина (Гемини Индустриале AR-D650L2) мощностью 2500 кВт. Теплоэлектростанция Turbomach (Т-4701) как основа электрогенерирующей станции (ТЭС, ТЭЦ, ГРЭС), служит для производства электроэнергии, тепла (когенерация) и холода (тригенерация). Электростанция обеспечивает холодом, теплом и электроэнергией жилые дома, объекты промышленности и социальной сферы, нефтеперерабатывающие заводы, горнодобывающие предприятия, бизнес-центры и торгово-развлекательные комплексы.

Конструкция газовой турбины Solar Centaur-40: промышленная одновальная, осевой компрессор 11-ступенчатый (axial-flow compressor), со степенью повышения давления 10:1 и трехступенчатая турбина образуют единый вал, установленный в стандартных гидродинамических подшипниках с самоустанавливающимися сегментами. В компрессоре используются лопатки с системой переменного угла установки лопаток (VSV - Variable Stator Vanes), что позволяет оптимизировать работу на частичных нагрузках и улучшить стабильность. Расход воздуха 18.7 кг в секунду. Камера сгорания стандартная кольцевая (annular-type combustion chamber 12 горелок или камер сгорания) низкоэмиссионная С предварительным смешением (lean-premixed), позволяет снизить вредные выбросы за счёт технологии сухого подавления NOx (SoLoNOx), турбина газогенератора 3-ступенчатая (3-stage reaction power turbine), реактивная 100%, частота вращения: 15000 об/мин. Лопатки 1-й и 2-й ступеней газовой турбины полностью охлаждаемые, из никелевых сплавов, со сложной внутренней системой каналов для прохода охлаждающего воздуха. Покрытие теплозащитное покрытие (TBC - Thermal Barrier Coating), что позволяет повышать рабочую температуру и продлевать ресурс. Сопловые аппараты (сопла) охлаждаемые. Ротор турбины составной, соединенный с ротором компрессора. Диски изготовлены из никелевых жаропрочных сплавов. Турбина оснащена системой воздушного охлаждения (CASC - Compressor Air System for Cooling). Отбор сжатого воздуха от разных ступеней компрессора используется для эффективного охлаждения горячих частей турбины (лопаток, дисков, корпуса). Камера сгорания (Combustor) кольцевая, с обратным потоком (reverse-flow). Вывод вала отбора мощности со стороны компрессора с встроенным редуктором на 1500 или 1800 об/мин. Применение турбины Solar: электроснабжение промышленных предприятий, нефтегазовых месторождений (основное применение), когенерация (ТЭЦ), пиковые и резервные электростанции. Система управления: современная микропроцессорная система Turbotronic™ 4 на базе процессора ControlLogix. Она обеспечивает полный контроль, мониторинг вибрации, защиту, автосинхронизацию с сетью и архивацию данных
