Парогазовая электростанция LM9000

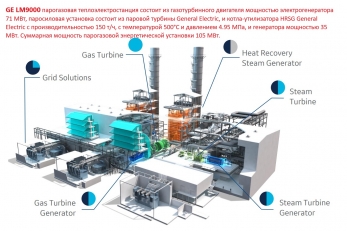

Комбинированная теплоэлектростанция LM9000 (Combined Cycle Power Plants CCPP) — часть электрогенерирующей станции (ТЭС, ТЭЦ, ГРЭС), служащая для производства электроэнергии и тепла (когенерация). Электростанция обеспечивает теплом и электроэнергией жилые дома, объекты промышленности и социальной сферы, нефтеперерабатывающие заводы, горнодобывающие предприятия. ПГУ GE LM9000 состоит из газотурбинного двигателя мощностью 73.5 МВт с системой повышения мощности SPRINT c камерой сгорания типа DLE с системой сухого подавления выбросов оксидов азота во всем диапазоне мощности, что позволяет сохранять низкий уровень выбросов даже при неполной загрузке турбины, привода электрогенератора ABB, паросиловая установка состоит из паровой турбины General Electric, и котла-утилизатора HRSG General Electric с производительностью 150 т/ч, с температурой 500°C и давлением 4.95 МПа, и генератора мощностью 35 МВт. Суммарная мощность парогазовой энергетической установки 105 МВт.

Газотурбинная установка LM9000 разработана на основе авиадвигателя GE90-115В, используемого на самолетах Boeing-777. Мощность на валу составляет 73.5 МВт, КПД ‒ 44%. Установка состоит из двухкаскадного генератора газа, четырехступенчатого компрессора низкого давления, который приводится во вращение одноступенчатой турбиной среднего давления (ТСД), и девятиступенчатого компрессора высокого давления, вращаемого турбиной высокого давления. Малоэмиссионная камера сгорания DLE-1.5 расположена между КВД и ТВД. Четырехступенчатая силовая турбина с номинальной частотой вращения 2400-3780 об/мин сохраняет высокий КПД при изменении частоты вращения от 70 до 105%. Для согласования режимов при пусках и на малых нагрузках предусмотрена возможность сброса значительной части воздуха после КНД. Газотурбинная установка LM9000 может работать на природном газе и жидком топливе с выбросами NO не более 15 млн и СО не более 25 млн. При комбинированной выработке электроэнергии и тепла коэффициент использования тепла топлива может превышать 80%. Умеренные габариты позволяют разместить ГТУ в пэкидже длиной 13.5 м, шириной 5 м и высотой 4.5 м. Вес турбины 77 тонн. Межремонтные интервалы для LM9000 увеличены по сравнению с LM6000 и составляют между: малыми инспекциями до 12 тыс. ч; инспекциями с заменой горячих деталей до 36 тыс. ч; капитальными ремонтами до 72 тыс. ч. Конструкция пэкиджа допускает замену генератора газа или всей ГТУ (с силовой турбиной) в течение 24 ч.
