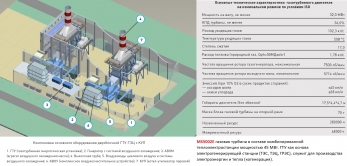

MS5002E теплоэлектростанция парогазовая 45 МВт

MS5002E газовая турбина в составе комбинированной теплоэлектростанции (Combined Cycle Power Plants CCPP) – ГТУ как основа электрогенерирующей станции (ТЭС, ТЭЦ, ГРЭС), служащая для производства электроэнергии и тепла (когенерация). Электростанция обеспечивает теплом и электроэнергией жилые дома, объекты промышленности и социальной сферы, нефтеперерабатывающие заводы, горнодобывающие предприятия суммарной мощностью генерации 45 МВт в режиме 1+1. ПГУ состоит из газотурбинного двигателя мощностью 32 МВт, привода электрогенератора ABB, паросиловая установка состоит из паровой турбины, и котла-утилизатора HRSG, и парового генератора мощностью 15 МВт. Суммарная мощность парогазовой энергетической установки 45 МВт.

MS5002E газотурбинная установка представляет собой двухвальный агрегат открытого термодинамического цикла со свободной (силовой) турбиной низкого давления, конструктивно состоящий из двух блоков: непосредственно газовой турбины на собственной раме и вспомогательных устройств, обеспечивающих ее работоспособность, расположенных на отдельной вспомогательной опорной раме. На раме РВО размещены пусковая система с механизмом вращения ротора, система смазки (маслобак), блок топливного газа и другое вспомогательное оборудование. Такое исполнение агрегата называется двухрамным. Возможно однорамное исполнение агрегата с размещением газовой турбины MS5002E и вспомогательного оборудования на единой раме. MS5002E газовая турбина мощностью 32 МВт, имеет жизненный цикл газовой турбины 200000 часов, межремонтный ресурс 48000 часов, КПД MS5002E составляет 36%, эмиссия NOx ≤18ppm. Писание конструкции ГТУ: компрессор осевой, 11-ти ступенчатый, с регулируемым входным направляющим аппаратом и регулируемыми направляющими аппаратами 2-х ступеней, степень сжатия – 17. Камера сгорания двухтопливная, секционная с 6-ю жаровыми трубами, низкоэмиссионная система сухого подавления выбросов DLN-2, каждая жаровая труба снабжена 5 топливными горелками с системой предварительного смешения.
