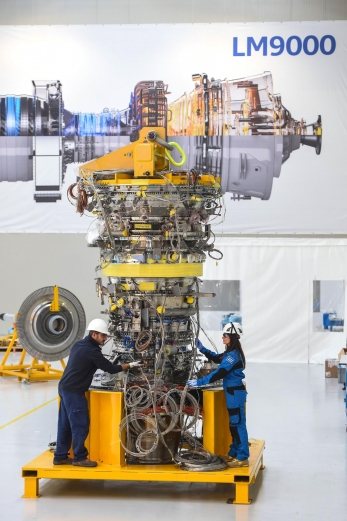

Газотурбинный привод GE LM9000

Газотурбинный привод большой мощности LM9000 развивает от 60 до 75 МВт, газовая турбина как механический привод (Driver) центробежных компрессоров на заводах СПГ используется в мощных системах сжижения газа, турбодвигатель применяется на компрессорных станциях магистральных газопроводов, дожимных станциях и объектах подземного хранения газа.

Конструктивно LM9000 состоит из двух основных частей: газогенератор от двухвального турбовентиляторного двигателя GE90-115B, и свободная силовая турбина (Free Power Turbine, FPT). ССТ представляет собой специально разработанный для наземного применения устройство, которое имеет механической связи с газогенератором, что позволяет ей работать с переменной регулируемой частотой вращения, обеспечивая высокую эффективность в широком диапазоне нагрузок и скоростей, и исключает применение редуктора. Диапазон скоростей: благодаря свободной архитектуре, FPT может работать в широком диапазоне частот вращения. Для механического привода диапазон скоростей 2400 – 3780 об/мин, что позволяет напрямую подключать его к компрессорам без редуктора. Для генерации электроэнергии он обеспечивает 3 000 об/мин, что позволяет напрямую приводить двухполюсный генератор. LM9000 идеально подходит для механического привода мощных газовых компрессоров в проектах СПГ (как на берегу, так и на шельфе), а также для генерации электроэнергии в простом, комбинированном цикле и когенерации. Благодаря своей компактности и модульности, турбина хорошо подходит для модернизации существующих объектов и установки на платформах с жесткими требованиями по занимаемому пространству (морские газодобывающие платформы, плавучие СПГ заводы).

GE LM9000 состоит из двухкаскадного генератора газа, четырехступенчатого компрессора низкого давления, который приводится во вращение одноступенчатой турбиной среднего давления (ТСД), и девятиступенчатого компрессора высокого давления, вращаемого турбиной высокого давления. Малоэмиссионная камера сгорания DLE-1.5 расположена между КВД и ТВД. Четырехступенчатая силовая турбина с номинальной частотой вращения 3430 об/мин сохраняет высокий КПД при изменении частоты вращения от 70 до 105%. Для согласования режимов при пусках и на малых нагрузках предусмотрена возможность сброса значительной части воздуха после КНД. Газотурбинная установка LM9000 может работать на природном газе и жидком топливе. При комбинированной выработке электроэнергии и тепла коэффициент использования тепла топлива может превышать 80%. Умеренные габариты позволяют разместить ГТУ в пэкидже длиной 12.5 м, шириной 5 м и высотой 4.5 м. Масса газовой турбины в версии Core Engine составляет 20 тонн, в комплектации блочно-модульного контейнера 70 тонн. Межремонтные интервалы для LM9000 между малыми инспекциями до 12 тыс. часов, инспекциями с заменой горячих деталей до 36 тыс. часов, капитальными ремонтами до 72 тыс. часов. Конструкция двигателя модульная, допускает быструю замену отдельных элементов газовой турбины, или всей ГТУ (с силовой турбиной) в течение 24 часов.
