С40 Turbomach Centaur турбогенератор

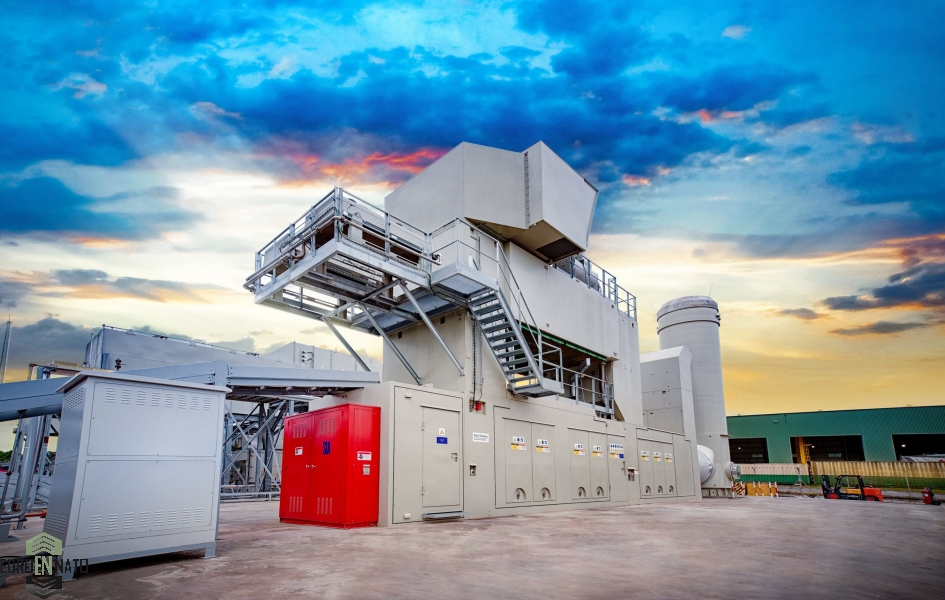

ГТУ электростанция контейнерного исполнения Solar Turbines Centaur-40 мощностью 3.65 МВт представляет собой газотурбинный электрогенератор-электростанцию в пэкидже производства Turbomach (Т-4701) мощностью до 3650 кВт — это генерирующая газовая турбомашина в составе блочно-модульной конструкции, смонтированная в транспортно-эксплуатационном контейнере. Конструктивно контейнер представляет собой металлический бокс для морских перевозок, и служит корпусом для электростанции. Пэкидж (от англ. «package») — это модульная конструкция газотурбинной электростанции (ГТЭС), которая включает газотурбинную установку (ГТУ) и вспомогательные системы в составе модуля. Такая конструкция позволяет разместить оборудование в одном контейнерном модуле, что упрощает транспортировку, обслуживание, и монтаж на объекте. Контейнерное исполнение электростанции позволяет монтаж ГТУ как в сухопутном варианте, так и мобильном и судовом, для морских энергетических систем, в том числе для установки на флот и на мобильные буровые платформы. Газовая турбина Solar Centaur-40 — это надежная и широко распространенная в мире промышленная газотурбинная установка, предназначенная для привода генераторов, компрессоров и насосов. Ее конструкция разработана для обеспечения высокой эффективности, длительного ресурса и простоты обслуживания. Установка может работать на природном газе, дизельном топливе, попутном нефтяном газе и даже газе с низкой теплотворной способностью. КПД в генераторном исполнении — около 27,9%. Газотурбинная установка Solar Centaur 40 зарекомендовала себя как одно из самых надежных решений в своем классе.За время производства продано более 2400 единиц, а общая наработка парка превысила 300 миллионов часов, что подтверждает ее высокую надежность. Ресурс до капитального ремонта (Major Overhaul) может достигать 30 000 часов и более.

Конструкция газовой турбины Solar Centaur-40: промышленная одновальная, осевой компрессор 11-ступенчатый (axial-flow compressor), со степенью повышения давления 10:1 и трехступенчатая турбина образуют единый вал, установленный в стандартных гидродинамических подшипниках с самоустанавливающимися сегментами. В компрессоре используются лопатки с системой переменного угла установки лопаток (VSV - Variable Stator Vanes), что позволяет оптимизировать работу на частичных нагрузках и улучшить стабильность. Расход воздуха 18.7 кг в секунду. Камера сгорания стандартная кольцевая (annular-type combustion chamber 12 горелок или камер сгорания) низкоэмиссионная С предварительным смешением (lean-premixed), позволяет снизить вредные выбросы за счёт технологии сухого подавления NOx (SoLoNOx), турбина газогенератора 3-ступенчатая (3-stage reaction power turbine), реактивная 100%, частота вращения: 15000 об/мин. Лопатки 1-й и 2-й ступеней газовой турбины полностью охлаждаемые, из никелевых сплавов, со сложной внутренней системой каналов для прохода охлаждающего воздуха. Покрытие теплозащитное покрытие (TBC - Thermal Barrier Coating), что позволяет повышать рабочую температуру и продлевать ресурс. Сопловые аппараты (сопла) охлаждаемые. Ротор турбины составной, соединенный с ротором компрессора. Диски изготовлены из никелевых жаропрочных сплавов. Турбина оснащена системой воздушного охлаждения (CASC - Compressor Air System for Cooling). Отбор сжатого воздуха от разных ступеней компрессора используется для эффективного охлаждения горячих частей турбины (лопаток, дисков, корпуса). Камера сгорания (Combustor) кольцевая, с обратным потоком (reverse-flow). Вывод вала отбора мощности со стороны компрессора с встроенным редуктором на 1500 или 1800 об/мин. Применение турбины Solar: электроснабжение промышленных предприятий, нефтегазовых месторождений (основное применение), когенерация (ТЭЦ), пиковые и резервные электростанции. Система управления: современная микропроцессорная система Turbotronic™ 4 на базе процессора ControlLogix. Она обеспечивает полный контроль, мониторинг вибрации, защиту, автосинхронизацию с сетью и архивацию данных
