Mitsubishi Hitachi M701JAC газовая турбина

Поставка в Россию газотурбинные электростанции Mitsubishi Hitachi Power Systems M701JAC мощностью до 575 МВт в режиме газовой турбины, и до 840 МВт в комбинированном режиме Complete Combined Cycle Power Plant. Услуги: заказ на производство газовой турбины, финансирование закупки, поставка доставка в Россию проектирование, СМР, пуско-наладка, ввод в эксплуатацию, техническая поддержка. M701JAC на станциях ТЭС, ТЭЦ, ГРЭС, служит для производства электроэнергии и тепла (когенерация). Электростанция M701JAC обеспечивает теплом и электроэнергией жилые дома, объекты промышленности и социальной сферы, нефтеперерабатывающие заводы, горнодобывающие предприятия в режиме парогазовой теплоэлектростанции.

Газовые турбины большой мощности Mitsubishi Hitachi M701JAC являются энергетической базой для строительства ПГУ, для выработки тепла и электричества. ПГУ Mitsubishi Hitachi M701JAC парогазовая установка состоит из паросиловой турбины и газотурбинной установки привода электрогенератора, вместе они образуют комбинированную электрогенерирующую станции с повышенным КПД ТЭС ТЭЦ ГРЭС. Энергоблок на базе ГТУ Mitsubishi Hitachi M701JAC в режиме ПГУ представляет собой двухвальную моноблочную парогазовую установку с котлом-утилизатором трех давлений и промежуточным перегревом пара. В состав основного оборудования энергоблока входят: газотурбинная установка Mitsubishi Hitachi M701JAC с электрогенератором, паровая турбина с электрогенератором, горизонтальный трехконтурный барабанный котел-утилизатор с промежуточным перегревом пара. Электрическая мощность данного энергоблока составляет 840 МВт, КПД достигает 64%. Газотурбинный двигатель Mitsubishi M701JAC представляет собой одновальный однокорпусный агрегат, предназначенный для непосредственного привода электрического генератора. Газовая турбина поставляется в виде комплектной электростанции под монтаж и запуск.

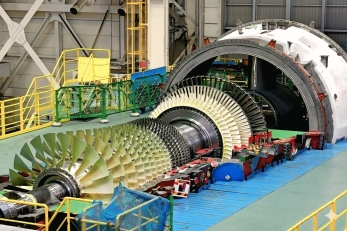

Описание конструкции M701JAC: газовая турбина имеет модульную конструкцию с минимальным количеством компонентов в одновальной конфигурации и ротором, рассчитанным на рабочую частоту вращения 3000 об/мин. Компрессор – трансзвукового типа, 15-ступенчатый. Охлаждающий воздух для горячих секций турбины извлекается из компрессора. Четырехступенчатая турбина изготовлена в виде единого модуля для облегчения технического обслуживания и имеет болтовое соединение с валом компрессора. На ГТУ установлена камера сгорания с сухим подавлением оксидом азота (DLE), позволяющая работать как на газообразном, так и на жидком топливе с ультранизкими выбросами вредных веществ. Конструкция камеры сгорания позволяет отдельно снимать каждую из 24 горелок без разборки всего агрегата. Тепловая мощность 8 295 кДж/кВт·ч. Температура выхлопных газов 646 °C. Габаритные размеры ГТУ ДхШхВ, в м: 16,7×6,5×6,9. Масса турбины 550 тонн.
