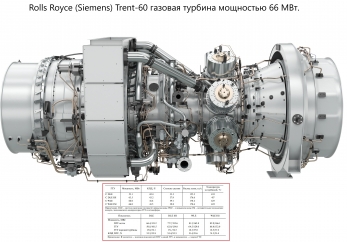

RR Trent-60 газотурбинный двигатель

Описание конструкции Core Engine Rolls-Royce Trent 60: трехвальная архитектура - это ключевая особенность, унаследованная от авиационного двигателя. Двигатель имеет три независимых вращающихся вала (концентрически расположенных): LP (низкого давления) вал вращает компрессор низкого давления. IP (промежуточного давления) вал вращает компрессор промежуточного давления. HP (высокого давления) вал вращает компрессор высокого давления. Компрессоры включают компрессор промежуточного давления (IP) и компрессор высокого давления (HP), которые были сохранены от авиационного двигателя. В промышленной версии большой вентилятор авиационного двигателя был заменен двухступенчатым компрессором низкого давления (LP) с регулируемыми входными направляющими лопатками. Турбины: используются турбины высокого давления (HP) и промежуточного давления (IP) для привода соответствующих компрессоров. Отбор мощности: мощность отбирается напрямую с вала LP-компрессора, который вращается со скоростью 3000 об/мин (для 50 Гц) или 3600 об/мин (для 60 Гц). Это устраняет необходимость в отдельной силовой турбине свободного хода и редукторе, что упрощает конструкцию и снижает затраты. Система сгорания: используется кольцевая камера сгорания с технологией Dry Low Emissions (DLE) или Wet Low Emissions (WLE) для снижения выбросов. Trent 60 является одной из самых мощных газовых турбин, авиационное прошлое поддерживает репутацию самого надежного промышленного газового турбогенератора в своем классе. Турбины Trent 60 могут работать на разных видах топлива, включая природный газ, СПГ, этан, этанол био- и дизельное топливо, мазут и др. Имеется опыт работы на топливе с содержанием водорода при концентрациях от 5% до 95% (по объему). Турбины Trent 60 используют для выработки электроэнергии на предприятиях, в коммунальном хозяйстве, на удаленных объектах, включая морские платформы. Trent 60 применяют как приводы в комплекте с компрессорами, насосами и другими мощными машинами. Они используются на объектах нефтегазовой индустрии для добычи и транспортировки по трубопроводам. Trent 60 используется в самых разных областях: от морских судов (военных и гражданских) и нефтегазовой отрасли (приводы компрессоров, насосов) до стационарной электрогенерации и комбинированного производства тепла и электроэнергии (ТЭЦ).

Rolls-Royce Trent 60 компрессоры и турбины: компрессор низкого давления (LP Compressor): состоит из 2 ступеней с регулируемыми входными направляющими лопатками. Это единственный модуль, разработанный специально для промышленного применения (в авиационной версии здесь находился массивный вентилятор). Компрессор промежуточного давления (IP Compressor): 8 ступеней. Компрессор высокого давления (HP Compressor): 6 ступеней. Турбины: двигатель имеет одноступенчатые турбины высокого и промежуточного давления (HP и IP), а также пятиступенчатую турбину низкого давления (LP). Система сгорания (Combustion System): используется кольцевая (аннулярная) камера сгорания с технологией DLE (Dry Low Emissions) или WLE (Wet Low Emissions, с впрыском воды) для минимизации выбросов оксидов азота и угарного газа. Лопатки первой ступени высокого давления работают при самых высоких температурах и давлениях. Эти лопатки интенсивно охлаждаются воздухом, отбираемым из компрессора. Используются сложные каналы и отверстия для создания воздушной завесы, защищающей металл. Изготавливаются лопатки из монокристаллических или направленно закристаллизованных никелевых суперсплавов, часто с применением термобарьерных покрытий (TBC). Лопатки компрессоров изготавливаются из титановых сплавов и нержавеющей стали, так как работают в более низких температурных условиях, но подвергаются механическим нагрузкам. Ключевая особенность — это высочайшая точность изготовления и балансировки всех лопаток, что обеспечивает рекордную эффективность и надежность турбины. Отбор мощности (Power Take-Off): ключевое конструктивное преимущество: мощность отбирается с вала низкого давления (LP shaft). Скорость вращения этого вала составляет 3000 об/мин (для сетей 50 Гц) или 3600 об/мин (для сетей 60 Гц), что позволяет подключать электрогенератор напрямую, без использования редуктора. Модульный дизайн: вся турбина состоит из заменяемых модулей, что значительно упрощает и ускоряет техническое обслуживание и ремонт. Преимущества конструкции: высокий КПД, один из самых высоких показателей теплового КПД в простом цикле (до 42%).Отсутствие редуктора: снижает капитальные затраты, повышает надежность и упрощает компоновку установки. Быстрый запуск: турбина способна выйти на полную мощность менее чем за 5 минут.
