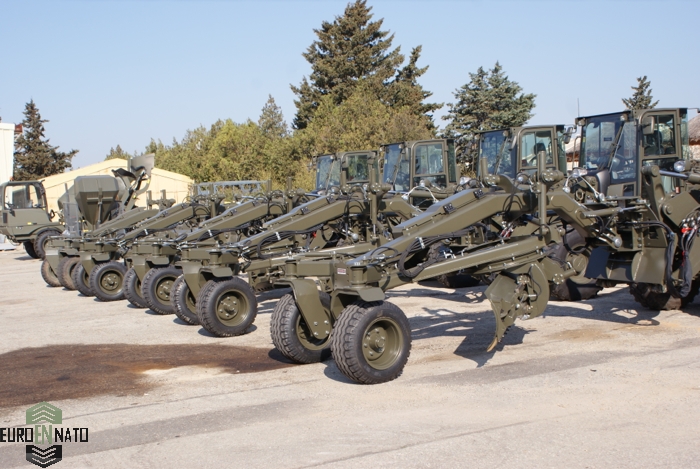

Полуприцепной грейдер PTH Speedy Grader

92.262899.7057

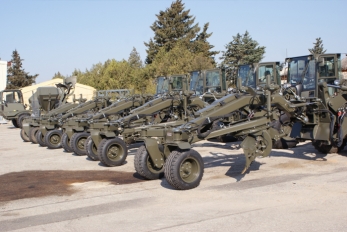

Полуприцепной грейдер купить
Купить грейдер на грузовик Продажа автогрейдера Купить грейдер колесный

Технические характеристики

  • Снаряженный вес

    2 тн

  • Мощность

    80- 150 л.с.

  • Производитель

    PTH

  • Сила тяги

    от 5 тн

  • Шасси

    полуприцеп

Полуприцепной грейдер производства PTH Speedy Grader используется в качестве сменного органа на многофункциональных машинах и энергонасыщенных тракторах. Грейдерная установка имеет конструкцию полуприцепа с опорой на транспортный механизм с одной стороны, и на пневмоколесный ход с другой стороны. Грейдерная установка используется для навески практически на любой колёсный и гусеничный транспорт, задача которого это выполнение планировочных и бульдозерных работ. Использование планировочного грейдерного ножа позволяет реализовать многозадачность и универсальность самоходного транспортного механизма, с возможностью выполнения полноценных планировочных и землеройных работ.

Установка грейдера на базе полуприцепа имеет полноценный грейдерный отвал, со всеми рабочими функциями (вынос, поворот, изменение угла наклона, вращение), преимуществом в виде наращивания возможностей за счет установки дополнительных рабочих органов – бульдозерных отвалов, снегоуборочных ножей, подметальных щеток. Важное преимущество прицепного модульного грейдера PTH Speedy Grader, это активное рулевое управление опорными колёсами установки. Грейдерная навеска используется преимущественно с тракторами, оснащёнными устройствами быстрой смены оборудования, грузовыми транспортными средствами типа Mercedes Unimog, MAN Truck 4x4, Mowag Bucher, JCB Fastrac. Используемый транспорт может не только энергонасыщенным трактором, но и обычной грузовой машиной с осевой формулой 4х4 и 6х6. Автомобиль типа Unimog 6x6 с тремя осями и многоступенчатой трансмиссией позволяет иметь тягу на колеса и ноже отвала сравнимую с автогрейдерами на спецшасси.

PTH Speedy Grader представляет собой устройство быстрой навески на транспортный носитель с выполнением главной функции – проведение планировочных грейдерных работ. Устройство использует технологию адаптера Quickhitch для быстрой замены навесного оборудования при использовании быстросъемных рабочих органов и орудий на энергонасыщенных транспортных самоходных механизмах. Использование быстросъема определяет навесной автогрейдер как полуприцепной грейдерный планировочный отвал.
Полуприцепные грейдеры, используемые в качестве навесного инструмента, предназначены для: возведения невысоких насыпей; профилирования грунтовых дорог; устройства в земляном полотне корыта под дорожную одежду; разравнивание грунта при отсыпке насыпей; перемешивания грунта, гравия, щебня и других материалов с вяжущими и добавками; планировки площадей, откосов, насыпей и выемок; устройства канав глубиной до 0,8 м; разравнивания песка, гравия, щебня; очистки дорог от снега.

Описание конструкции навесного грейдера:
Полуприцепной грейдер – идеальное устройство  для подготовки и выравнивания грунта при строительстве и ремонте дорог местного значения, строительных площадок, придомовых территорий и т.п., где применение промышленных тяжелых автогрейдеров невозможно либо экономически неэффективно, из-за стесненности условий работы или высокой стоимости доставки автогрейдера к месту выполнения работ. Установка идеальна для работы в качестве многофункционального коммунально-уборочного трактора, для выполнения зимних уборочных работ, уборки снега, очистки дорог ото льда, планирования пешеходных грунтовых городских дорожек.
Навесной грейдерный нож, выполнен на колёсной несамоходной безмоторной раме с одной опорой на транспорт-носитель, а другой опорой в виде двух пневматических управляемых шин на опорную поверхность. Устройство для выполнения планировочных работ относится к гидрофицированным навесным установкам, предназначенных для сцепки с самоходными тракторами и энергонасыщенным тягачами малой и легкой серии, с массой от 2000 кг и мощностью силовой установки от 80 л.с. Основное назначение навесного автогрейдера это использование в составе универсальной грунторезной и планировочной машины на базе легкого колёсного и гусеничного погрузчика, экскаватора-погрузчика, колёсных грузовых транспортных средств, и использованием в составе носителя системы быстрой смены навесного оборудования.

Полуприцепной грейдер имеет конструкцию основной рамой в виде А-образной балочной конструкции, в вершине которой находиться элемент сцепки в виде механизма адаптера быстросъема для монтажа на носитель, а в основании балочной рамы расположены пневматические гидравлически-управляемые поворотные колеса.
Основное рабочее оборудование полуприцепного автогрейдера состоит из тяговой рамы, поворотного круга и отвала со сменными ножами. Полноповоротный отвал установлен на поворотном столе, что обеспечивает работу автогрейдера при прямом, и обратном ходу машины. Поворот отвала осуществляется гидромотором через редуктор. Передняя часть тяговой рамы шарнирно соединена с главной несущей раму полуприцепа, а задняя часть подвешена на двух гидроцилиндрах, с помощью которых грейдерный отвал устанавливают в различные положения: транспортное (поднятое) и рабочее (опущенное). В рабочем положении отвал внедряется в грунт ножами и при движении срезает слой грунта и перемещает его в направлении, определяемом установкой отвала под углом к продольной оси машины. Угол резания отвала в зависимости от категории грунта регулируется гидроцилиндром. Вынос тяговой рамы в обе стороны от продольной оси машины обеспечивается гидроцилиндром.
Гидравлическая система управления рабочим оборудованием навесного колёсного грейдера обеспечивает подъем и опускание тяговой рамы вместе с поворотным кругом и отвалом, боковой вынос отвала в обе стороны от продольной оси машины, установку отвала под углом в вертикальной плоскости, боковой вынос отвала для планировки откосов под углом, а также совмещение различных установок отвала.

Полуприцепной грейдер имеет гидравлический привод рабочего оборудования с использованием тяговой базы в качестве источника давления масла. Полуприцеп-грейдер подключается к носителю посредством шлангов с разъемами, с использованием штатных элементов управления гидравликой из кабины оператора, или выносного пульта управления в кабине. Управление колесами грейдера активное, с исполнительными рулевыми гидравлическими цилиндрами для индивидуального управления на каждую ось. Дополнительно рулевое управление грейдерным отвалом возложено на дополнительный шарнир, который установлен между устройства быстросъема и главной рамой. Механизм активного рулевого шарнира с исполнительным поворотным гидроцилиндром относит полуприцепное устройство к навесным автогрейдера с шарнирно-сочлененной рамой. Рулевое управление с управляемыми колёсами и рулевым шарниром позволяет регулировать схему движения автогрейдера с режимами: прямолинейное; с поворотом управляемых колес и рамы в одну сторону; с поворотом управляемых колес и рамы в разные стороны (движение «крабом»). По колёсной схеме навесной автогрейдер относиться к автогрейдерам легкого типа, с использованием трех осей из которых две являются приводными, и тремя элементами поворота – самоходного шасси, шарнира грейдера и колесами грейдера. Тяговый трактор грейдерной установки помимо полного привода 4х4 может иметь и полноуправляемые колеса всех осей, что выделяют навесные грейдеры в отдельный вид землеройных машин. Управление всеми осями грейдерной машины позволяет иметь высокоманёвренную планировочную машину, с высокой точностью выполнения работ, с возможностью максимально высокой тягой на ноже лезвий грейдера.

Характеристики грейдерного оборудования: нож грейдера обладает возможностью склонения на угол ± 45°, с поворотом скоса на угол ± 47°. Поворотный круг обеспечивает вращение отвала на 91°. Грейдерный отвал заглубление ножа ± 450 мм. Нож имеет высоту 520 мм, при толщине 20 мм. Ширина лезвия варьируется от 2000 мм, до 2500 и 2600 мм, с максимально широким ножом до 3000 мм. Боковой вынос ножа достигает 450 мм. Вес грейдерной навесной прицепной установки от 2000 кг. В состав поставки и монтажа прицепного бульдозерного устройства может включаться дополнительное оборудование. Помимо грейдерного отвала устанавливается устройство для отчистки ото льда, кирковщик и рыхлитель. В передней части рамы предусмотрено устройство навески дополнительных устройств – бульдозерный отвал, подметальная щетка, снегоуборочный отвал. В качестве опции предлагаться устройство для автоматического лазерного нивелирования.
