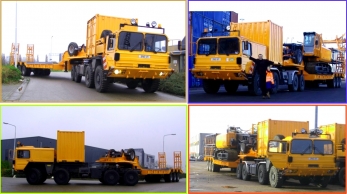

MAN 8x8 сцепка тягач полуприцеп-тяжеловоз

Тип: полуприцеп тяжеловоз с высокой рамой, усиленной конструкции для эксплуатации в паре с колёсными или гусеничными тягачами. Область эксплуатации трала тяжеловоза: сильно пересечённая местность I-V категории при температуре окружающего воздуха от -60° до +60° по Цельсию.

Грузоподъемность максимальная, кг

60000

Нагрузка на ССУ тягача, кг

22000

Габаритные размеры полуприцепа ДхШ, мм

13500х2500

Габаритные размеры рабочей площади ДхШ, мм

9800х2500

Дорожный просвет, мм

300

Высота платформы max, мм

1235

Снаряженная масса, кг

16000

Оси

рычажно-балансирного типа

Количество осей

3

Подвеска колес

рессорная

Поворотный шкворень

3,5" (90 мм)

Ошиновка

двухскатная на шинах 12.00 R20

Ошиновка (опция)

односкатная на шинах 14.00 R20

Аппарели

подпружиненные

Большие возможности колесного шасси тягача в качестве универсальной тяговой машины, связаны с установкой навесного оборудования.

4

Отбор мощности привода навесного оборудования

Вывод ВОМ

перед/зад

независимый

привод колес

Угол въезда

40°

Угол бокового опрокидывания

45°

Преодолеваемое водное препятствие с ходу, м

1.5

Максимально преодолеваемый уклон

60%

Преодолеваемая стена, см

55

Преодолеваемый ров, см

190

Тип шасси: тягач это безрельсовое тягово-транспортное средство, используемое в качестве универсальной энергонасыщенной машины для выполнения буксировочно-тяговых работ в качестве моторизированной машины. Шасси трактора отличается высокой скоростью движения и большой силой тяги. Шасси с усиленной конструкцией серии для тяжелых условий эксплуатации с возможностью сцепки с техникой прицепного типа. Компоновка спецшасси вагонная, с низкой высотой машины, и размещением МТО в пределах колёсной базы между первым и вторым мостом. Шасси имеет специальную раму и колёсные мосты, рассчитанные на крупногабаритные шины.

Тип

колесное самоходное моторизированное шасси

Компоновка шасси

вагонная, с расположением двигателя позади кабины

Габаритные размеры ДхШхВ, мм

жесткого типа, из двух прямых продольных балок и поперечных балок цилиндрического (трубчатого) сечения

Колесная база, мм

1930+3570+1500

Дорожный просвет, мм

461

Масса снаряженного автомобиля, кг

15000

Полная масса автомобиля с грузом и 1 членом экипажа, кг

Распределение нагрузки при полной массе, кг
первая пара мостов
вторая пара мостов

Полная масса буксируемого полуприцепа, кг

Полная масса буксируемого прицепа по твёрдым дорогам допускающих нагрузку на ось свыше 10 тс, кг

Тип двигателя: для поступательного движения и обслуживания систем шасси включая гидравлическое оборудование используется тракторный промышленный двигатель внутреннего сгорания, работающий на дизельном топливе. Двигатель специальный воздушно-масляного охлаждения, с двойным газотурбонаддувом и промежуточным охладителем нагнетаемого воздуха.

Производитель

осевой, с гидравлическим приводом и регулятором оборотов

Объем цилиндров, л

Номинальная мощность, л.с./об.мин

420/2100

Максимальный крутящий момент, Nm/об.мин

1850/900-1300

за счет энергии отработанных газов

Охлаждение наддувочного воздуха

теплообменным радиатором по схеме «воздух-воздух» с принудительной протяжкой воздуха за счет осевого центробежного вентилятора и специального диффузора

с верху кабины, с системой фильтрации высокой производительности

Система смазки двигателя

смешанная, под давлением и разбрызгиванием с охлаждением масла в воздушно-масляном теплообменнике

Объем масла двигателя, л

27

смесь для зимы 60% дизельного топлива и 40% керосина, или 70% дизельного топлива и 30% бензина

непосредственный в цилиндр с помощью механических форсунок

с верху кабины, с системой фильтрации высокой производительности

двухступенчатый, с каталитическим и жидкостным нейтрализаторами

Подогрев топливной магистрали и фильтров с сепарацией топлива Separ, и прогрева двигателя с помощью электрофакельной системой подогрева

Тип подачи мощности на колеса: привод по формуле колес 8х8, по типу полный постоянный привод всех колес с блокировкой всех межосевых и межколесных дифференциалов. Встроен гидродинамический тормоз замедлитель - ретардер.

Тип трансмиссионной передачи

раздельная система из картера гидромеханической передачи соединённой карданным валом с моноблоком сцепления, КПП и РК

сблокирован с двигателем, и соединён карданной передачей с КПП

Коробка смены передач, марка-модель

Zahnrad Fabrik Getriebe 16S-210A

Тип

механическая трехвальная, с делителем и демультипликатором

с ручным селективным переключением кулисой переключения передач

Количество передач вперед/назад

16/2

ZF A800/3D

Карданная передача

Открытого типа, количество валов 5

Трансмиссионный тормоз

встроенный в гидротрансформатор

Тип ходовой части: активная, регулируемая, рычажно-пружинная с большим ходом колеса 520 мм для внедорожной эксплуатации с возможностью установки широкопрофильных крупногабаритных шин. Подвеска отличается высокой плавностью хода и возможностью быстрого оперативного полевого ремонта за счет уникальной конструкции.

Движитель

колесный

Количество осей

4 (2+2)

специальные неразрезные мосты повышенной грузоподъемности с двухступенчатой разнесённой передачей с использованием бортовых планетарных редукторов

Первый мост, марка/нагрузка, кг (управляемый и ведущий)

Второй мост, марка/нагрузка, кг (управляемый и ведущий)

Третий мост, марка/нагрузка, кг (ведущий)

Четвертый мост, марка/нагрузка, кг (ведущий)

взаимозаменяемая на всех осях с использованием винтовых цилиндрических пружин, с прогрессивной характеристикой, совмещенные с длинноходными амортизаторами двух стороннего действия KONI и пневмогидравлических стойках

активные, регулируемые, используемые для изменения уровня пола

вынесенного типа на выносных чашках и кронштейнах опор амортизатора, с максимально близким размещением к ступице и раздельным расположением пружины и амортизатора

Марка-модель

интегральный рулевой редуктор с встроенным гидроусилителем

шестеренчатого типа, установлен на двигателе

Для передачи усилия от рулевого колеса к передним колесам, шасси имеет двух поточную передачу усилия с помощью системы гидроусиления, и гидравлической подачи давления масла в гидроцилиндр привода поворота. Рулевое управление состоит из исполнительного рулевого механизма, с одновременной подачей усилия на две рулевые штанги, одна на привод передних осей, посредством горизонтального маятникового рычага, расположенного за первым мостом, соединяющий рулевыми тягами поворотные цапфы, вторая штанга синхронно передает момент вращения на вертикальный маятниковый рычаг. Вертикальный маятниковый рычаг в свою очередь имеет дополнительный гидроцилиндр для обеспечения необходимого усиления, с воздействием на продольную рулевую тягу, которая в свою очередь крепиться к маятнику, с аналогичным набором агрегатов передней оси. На рулевых сошках передней и второй оси встроены демпферы. Система рулевого управления компактна, имеет верхнее расположение и полностью защищена на бездорожье. Система управления колёсами, оснащена резервной гидравлической системой, с приводом от гидронасоса установленного на вторичном валу КПП, которая срабатывает при остановке двигателя или поломке основного гидравлического насоса рулевой системы.

Тип привода главной системы торможения

пневматический, трехконтурный с распределителем тормозного усилия

Тип тормозного механизма

Барабанный, с колодочными тормозами

с пружинными энергоаккумуляторами с приводом на две задние оси

Напряжение, В

24

Генератор, В/А

28/100

Аккумуляторная батарея, количество/емкость А/ч

4/220

Тип

бескапотной компоновки, с ровным полом трехместная без спального места, с повышенной теплоизоляцией

Конструкция кабины

алюминиевая, штамповано-сварная с 4-х точечной подвеской

стекло плоское, разделено на две равные взаимозаменяемые части, атермальное с электрической системой подогрева

Система климатического контроля

Автономный источник тепла Webasto и система кондиционирования воздуха

Изменение давления в шинах для повышения опорной поверхности, а так же для защиты в случае прокола. Давление в каждой шине контролируется независимо.

Гидропневматические стойки

Регулируемые гидравлические стойки с газовым подпором для изменения уровня пола и компенсации нагрузки

Тип

модель траковых резинокордовых гусеничных цепей определяется условиями эксплуатации и установленными шинами

быстрая и безопасная эвакуация автобуса методом частичной полу-погрузки

Возможна установка шин Michelin и Trelleborg с шириной протектора от 500 до 800 мм с посадочным диаметром от 20 до 26,5 дюймов с общим габаритным диаметром до 1500 мм

Возможна установка разборных составных дисков и дисковых колёс типа Trilex производства Lemmerz, Kronprinz, Trelleborg, включая алюминиевые разборные диски с бэдлоком Hutchinson

Тяговые и эвакуационные с тягой от 15 тонн, до спаренных канатных устройств с тягой от 30 до 60 тонн

система пожаротушения
сцепной буксирный прибор ТСУ
буксирная штанга
арктический пакет -60°
топливный фильтр-водосепаратор с подогревом
защитные решетки на фарах
дополнительные фары освещения 14 прожекторов LED
люк в крыше кабины
аудиоподготовка
электрорегулируемые и подогреваемые зеркала заднего вида
дополнительная звукопоглощающая обшивка мотоотсека 80 дБ
сиденья водителя на пневматической подвеске, регулируемое с подогревом, подголовником и ремнем безопасности
сиденье пассажира на пневматической подвеске, регулируемое, с подголовником и ремнем безопасности
отделка салона лекгомоющимися материалами
счетчик моточасов в салоне
тахограф 1 день/2 водителя
сигнал движения задним ходом
выключатель массы
внешняя розетка
пневмо-электровыводы для прицепа
запасное колесо
домкрат
знак аварийной остановки
аптечка первой помощи
переносной фонарь
противооткатные башмаки х 2 шт
шланг подкачки шин
набор инструмента и принадлежностей
