Полноприводный топливозаправщик DAF 6x6

94.3242100.2787

Автоцистерна промысловая DAF RGFT 8x6

Объём:18 м.куб

Снаряженный вес:16 тн

Мощность:420 л.с.

Колёсная формула:8x6

Шасси:болотоход
Горношахтный топливозаправщик Unimog

Объём:3 м.куб

Снаряженный вес:5.7 тн

Мощность:200 л.с.

Колёсная формула:4x4

Шасси:внедорожное
Zetros топливозаправщик 6х6 на шасси вездехода

Объём:16 м.куб

Снаряженный вес:13 тн

Мощность:430 л.с.

Колёсная формула:6x6

Шасси:Зетрос 6х6
Автоцистерна MAN TGA 35.430 8x6

Объём:22 м.куб

Снаряженный вес:15 тн

Мощность:430 л.с.

Колёсная формула:8x6

Шасси:четырехосное МАН
Автоцистерна бензовоз MAN 33.360 6x6

Объём:10 м.куб

Снаряженный вес:12 тн

Мощность:360 л.с.

Колёсная формула:6x6

Шасси:вездеход 6х6

Технические характеристики

Объём
12 м.куб
Снаряженный вес
11 тн
Мощность
300 л.с.
Колёсная формула
6x6
Производитель
DAF
Шасси
вездеход 6х6

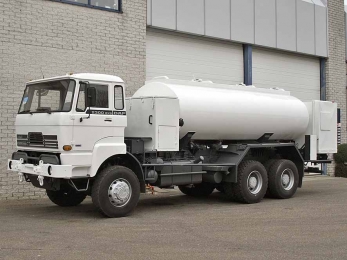

Внедорожная автоцистерна топливозаправщик АТЗ на шасси полноприводного автомобиля DAF (ДАФ, Голландия) 6х6 предназначен для транспортировки, кратковременного хранения и дозированной выдачи всех видов светлых нефтепродуктов. Модификация бензовоза 6х6 разработана эксплуатация на пересеченной местности I-V категории при температуре окружающего воздуха от -50° до +50° по Цельсию. Топливозаправщик оснащен алюминиевой 3-х секционной цистерной и 2 раздаточными рукавами на рукавных барабанах. Шасси топливозаправщика DAF оснащено дизельным двигателем водяного охлаждения мощностью 300 л.с., гидромеханической полуавтоматической трансмиссией с ручным переключением ZF WSK, колесными мостами с бортовыми редукторами и блокировками межколесных дифференциалов.

Внедорожный автомобиль с ёмкостным оборудованием объемом 12 кубометров, это полностью изготовленная с нуля машина, рассчитанная на 100% по времени эксплуатации на бездорожье. В активе машины простая конструкция, мощная опорно-ходовая рама гибкая на кручение, специальные колёсные мосты.

Купить

Подробные характеристики

Емкостное оборудование топливозаправщика
Топливный заправщик на базе шасси автомобиля предназначен для транспортировки, кратковременного хранения и заправки светлыми нефтепродуктами. Возможности оборудования бензовоза: налив через верхние люки; гравитационная разгрузка через шаровые краны на левый и правый борт; гравитационная разгрузка через коллектор; разгрузка насосом на левый и правый борт; загрузка насосом через левый и правый борт; перекачка из емкости, в емкость, минуя собственную.
Производитель автоцистерны	Hobur, Германия
Объем цистерны (геометрический) м.куб.	12
Плотность ГСМ, не более т/м.куб	1
Состав оборудования	надрамник, емкость, заправочное оборудование, коммуникации
Надрамник	повторяет профиль рамы носителя, с трехточечной подвеской цистерны
Материал цистерны	алюминиево-магниевый сплав
Сечение цистерны	овальное
Гидравлическая защита	волнорезы
Топливомер	внешний, на каждую секции с прозрачным стекло
Толщина материала, мм	6
Количество секций	3 (4000+4000+4000)
Слив	с каждой секции
Сообщение между секциями	клапанном DN 150 и 65 мм
Узел выдачи топлива	Alfons Haar
Расположение	кормовое
Насос	Alfons Haar FPO100
Тип	шиберный (ротационный лопастной насос)
Контроль насоса	пятипозиционный переключатель
Производительность, л/мин	1600 при давлении 8 bar
Привод насоса	гидравлический
Обороты двигателя, об/мин	1500
Заправочные трубопроводы	по два на борт
Быстроразъемные соединения	ElaFlex
Счетчики учета и регистрации	Alfons Haar P2L
Газовый фильтр-сепаратор	Alfons Haar GA80
Сливные/напорно-всасывающие рукава	ElaFlex
Крышки горловин	Civacon
Заземление	2 кабельных барабана
Муфты	резиновые эластичные
Заправочное оборудование	два рукавных самосматывающихся барабана
Шланги	два шланга длиной 25 метров каждый, пистолет Ду50 с производительностью 800 л/мин

DAF TREKKER 2300 6x6 автомобильное шасси
Тип колёсного шасси: специальное колесное полноприводное внедорожное шасси экстремальной проходимости разработанное под установку емкостного оборудования, и выполнении тяговых и буксировочных работ в экстремальных условиях пересечённой местности. Шасси с усиленной конструкцией серии Heavy Duty для тяжелых условий эксплуатации, с возможностью сцепки с техникой прицепного и полуприцепного типа. Шасси имеет специальную раму и колёсные мосты, рассчитанные на крупногабаритные шины высокой грузоподъемности.
Тип	Колесное самоходное моторизированное шасси
Компоновка шасси	Безкапотная, с расположением двигателя под кабиной
Габаритные размеры шасси ДхШхВ, мм	7800х2500х3300
Тип рамы	жесткого типа, из двух прямых продольных С-образных балок
Габаритные размеры рамы ВЛхТЛхПЛ, мм	280х6х80
Лонжерон усилитель, толщина в мм	6
Расстояние между лонжеронами, мм	790
Поперечины рамы	трубчатые
Сцепные и эвакуационные петли	2х25 + 1х40 тонн спереди, и 2х25 тонн сзади
Сцепная система быстрой эвакуации	STANAG Recovery Eyes
Бампер	стальной 5 мм
Колесная база, мм	4600+1370
Колея колес, передних/задних, мм	2066/2072
Дорожный просвет перед/зад, мм	360
Радиус разворота (от стены до стены), м	18
Масса снаряженного автомобиля, кг	11000
Масса полезной нагрузки, кг	12000
Полная масса автомобиля с грузом и 1 членом экипажа, кг	23000
Распределение нагрузки при полной массе, кг первая пара мостов вторая пара мостов	7000 16000
Полная масса буксируемого прицепа по всем видам дорог и местности, кг	45000
Объем топливного бака, л	400
Средний расход топлива при полной загрузке, л/100 км	38
Максимальная скорость движения, км/ч	90
Минимальная скорость в режиме максимальной мощности, км/ч	1
Максимальное тяговое усилие, тонн (коэффициент сцепления 0.7)	21
Температурный режим эксплуатации	-50° до +50°, при относительной влажности воздуха до 100% при температуре до 25 °С
Дорожные условия	Зимник, грунтовые дороги, лесовозные направления V категории с превышением над уровнем моря до 4500 м
СИЛОВАЯ УСТАНОВКА
Тип двигателя: для поступательного движения и обслуживания систем шасси включая гидравлического оборудования используется промышленный двигатель внутреннего сгорания, работающий на дизельном топливе, и его смесей с бензином и керосином. Двигатель специальный жидкостно-масляного охлаждения, с газотурбонаддувом и промежуточным охладителем нагнетаемого воздуха.
Производитель	DAF
Серия	DHS 8.25
Расположение	Спереди в колесной базе под кабиной, продольно
Конструкция двигателя	внутреннего сгорания, нижневальный с верхним расположением клапанов
Объем цилиндров, л	8.25
Конструктивная форма	R-образная рядная компоновка 6 цилиндров
Рабочий цикл	4 такта
Диаметр цилиндра/ход поршня, мм	118/126
Степень сжатия	15:1
Количество клапанов на цилиндр, шт	2
Номинальная мощность, л.с./об.мин	300/2400
Максимальный крутящий момент, Nm/об.мин	1100/1600
Расход топлива, грамм/kW.h/об.мин	201
Турбокомпрессор	Honeywell-Garrett
Количество	1
Привод	За счет энергии отработанных газов
Охлаждение наддувочного воздуха	Теплообменным радиатором по схеме «воздух-воздух» с принудительной протяжкой воздуха
Впуск воздуха	С верху кабины, с системой фильтрации высокой производительности
Система смазки двигателя	смешанная, под давлением и разбрызгиванием с охлаждением масла в жидкостно-масляном теплообменнике
Объем масла двигателя, л	18
Охлаждение	жидкостная под давлением в радиаторах
Объем ОЖ, л	40
Топливо	смесь для зимы 60% дизельного топлива и 40% керосина, или 70% дизельного топлива и 30% бензина
Тип топливного насоса	рядный механический многоплунжерный ТНВД Bosch с механическим регулятором
Тип впрыска	непосредственный в цилиндр с помощью механических форсунок
Впуск воздуха	С верху кабины, с системой фильтрации высокой производительности
Выпуск газов	вверх
Экологический стандарт (по требованию)	Tier (Евро-1, 2, 3, 4)
Мощность моторного тормоза, кВт	150
Зимний старт	Подогрев топливной магистрали и фильтров с сепарацией топлива Separ, и прогрева двигателя с помощью электрофакельной системой подогрева
Отбор мощности	2 контура
1 контур	с встроенным повышающим редуктором 1:2
2 контур	с носка коленвала 1:1
ТРАНСМИССИЯ
Тип подачи мощности на колеса: привод по формуле колес 6х6, по типу полный постоянный привод всех колес с блокировкой всех межосевых и межколесных дифференциалов. Встроен гидродинамический тормоз замедлитель - ретардер.
Тип трансмиссионной передачи	единая система из картера гидромеханической передачи с моноблоком сцепления, КПП и РК
Гидротрансформатор	Zahnrad Fabrik WSK Transmatic 400
Тип	одноступенчатый, трехколесный с функцией блокировки и с использованием автоматической трансформацией момента
Расположение блока	Сблокирован с двигателем
Коэффициент трансформации ГТР, мин-мах	1:1-3:1
Охлаждение	Теплообменным радиатором по схеме «масло-вода»
Коробка смены передач, марка-модель	Zahnrad Fabrik Getriebe 5S-111 GPA
Тип	механическая трехвальная, с делителем
Переключение передач	с ручным селективным переключением кулисой переключения передач
Количество передач вперед/назад	8/1
1 скорость 2 скорость 3 скорость 4 скорость 5 скорость 6 скорость 7 скорость 8 скорость Задний ход	8,64:1 6,16:1 4,47:1 3,50:1 2,52:1 1,80:1 1,30:1 1,02:1 12,00:1
Диапазон скоростей км/ч, при 1600 об/мин (с учетом ГТР)	0.3-65
Результирующее передаточное отношение на первой передаче (с учетом ГТР)	47:1 (142:1)
Раздаточная коробка	ZF A800/3
Тип	Интегрированная планетарная, одноступенчатая
Передаточное число входящего и исходящего крутящего момента	1,02:1
Распределение момента между передним мостом и задними осями	1:1,78
Карданная передача	Открытого типа, количество валов 3
Трансмиссионный тормоз	встроенный в гидротрансформатор
Мощность тормоза-ретардера, кВт	400
Объем масла КПП + РК	28
PTO Power take-off (отбор мощности) количество	1
Тип ВОМ	независимого типа
Привод ВОМ	от двигателя
Насос	Parker pump F11-39
Давление, bar	420
Производительность насоса, л/мин	78
Объем масла в гидробаке, л	150
Колесные мосты и шины
Тип ходовой части: трехосная мостовая схема привода колёс с использованием колёсных неразрезных мостов и стальной подвески с применением многолистовых рессор.
Движитель	колесный
Количество осей	3 (1+2)
Осевая формула	6x6
Тип мостовых балок	Специальные неразрезные мосты повышенной грузоподъемности с двухступенчатой разнесённой передачей с использованием бортовых планетарных редукторов центральной
Первый мост, марка/нагрузка, кг (управляемый и ведущий)	GKN SD65 W13 / 9000
Подвеска переднего моста	с использованием многолистовых пластинчатых рессор и амортизаторов двух стороннего действия, со стабилизатором поперечной устойчивости
Второй-Третий мост, марка/нагрузка, кг (ведущий)	DAF FR 2699T / 26000
Подвеска задних мостов	два кормовых моста образуют балансир подвески с центральной осью качания с использованием рессор в виде опорной балки качания и нижних реактивных рычагов, плюс верхний А-образный рычаг
Передаточное число главной передачи	5,48:1
Диски	Lemmerz 8,5х20 стальные, разборные с запорным кольцом
Шины	Бескамерные Michelin XZL 12.00 R20
Ошиновка	односкатная на передней оси, и двухскатная сзади
Количество колес	10+1
РУЛЕВОЕ УПРАВЛЕНИЕ
Марка-модель	ZF 8046
Положение рулевой колонки	Левое LHD
Тип	интегральный рулевой редуктор с встроенным гидроусилителем
Угол поворота передней оси и второй	30°
Насос	шестеренчатого типа, установлен на двигателе
Давление в системе, bar	150
Тип рулевого редуктора	гайка на циркулирующих шариках - рейка - сектор
Максимальный крутящий момент на валах сошек, Нм	900
Система рулевого управления компактна, имеет верхнее расположение и полностью защищена на бездорожье. Система управления колёсами, оснащена резервной гидравлической системой, с приводом от гидронасоса установленного на вторичном валу КПП, которая срабатывает при остановке двигателя или поломке основного гидравлического насоса рулевой системы.
ТОРМОЗНОЕ УПРАВЛЕНИЕ
Тип привода главной системы торможения	Пневматический, трехконтурный с распределителем тормозного усилия
Система контроля торможения	Антиблокировочная система АБС, ABS
Производитель тормозов	DAF-Wabco S-cam
Тип тормозного механизма	Барабанный, с колодочными тормозами
Размеры тормозного барабана, мм	420х180
Количество тормозных механизмов, шт	6
Объем воздушных ресиверов, л	160
Воздушный компрессор	Knorr
Воздушный компрессор производительность, л/мин	900
Осушитель	сменный патрон-фильтр и система впрыска изопропилового спирта с тормозную магистраль
Количество контуров	4
Количество внешних линий	2
Количество энергоаккумуляторов	4
Стояночный тормоз	с пружинными энергоаккумуляторами с приводом на две задние оси
Дополнительная система торможения, тип	двигателем
Привод	пневматический, компрессионный
Мощность торможения, кВт	150
Дополнительная система торможения, тип	гидравлический замедлитель
Привод	не изнашиваемый
Мощность, кВт	400
ЭЛЕКТРООБОРУДОВАНИЕ
Напряжение, В	24
Предохранители	многоразовые
Генератор, В/А	28/60
Мощность, кВт	1.5
Инвертор	24-220 В
Аккумуляторная батарея, количество/емкость А/ч	4/190
Стартер, kW	6
Внешняя разводка	два 7 контактных, 2 контактный, 12 контактный
кабина
Тип	Безкапотной компоновки двухместная без спального места, с повышенной теплоизоляцией
Конструкция кабины	стальная, с 4-х точечной подвеской
Ветровое стекло	стекло плоское, атермальное с электрической системой подогрева
Салон	комфортабельная, рациональной конструкции с полным набором необходимого инструментального оборудования
Система климатического контроля	Автономный источник тепла Webasto и система кондиционирования воздуха
Кресло водителя	ISRI с пневматической подвеской

DAF TREKKER 2300 6x6 топливозаправщик внедорожный предназначен для транспортировки, кратковременного хранения и заправки светлыми нефтепродуктами плотностью не более 1 т/м.куб, по пересеченной местности I-V категории при температуре окружающего воздуха от -50° до +50° по Цельсию.

Автоцистерна оснащена оборудованием для заправки посредством заправочных рукавов различной колесной и гусеничной техники. Цистерна HOBUR, 3 секционная, изготовленная из высокопрочного алюминиевого сплава, используется для кратковременного хранения и заправки светлыми нефтепродуктами. Цистерна изготовлена с учетом внедорожной эксплуатации и оснащена развитыми внутренними перегородками, волнорезами и защитой. Для выполнения рабочих операций автотопливозаправщик оборудован станцией наполнения-слива. На цистерне установлен центробежный насос Alfons Haar. Бортовая насосная установка имеет гидравлический привод от КОМ двигателя шасси.
