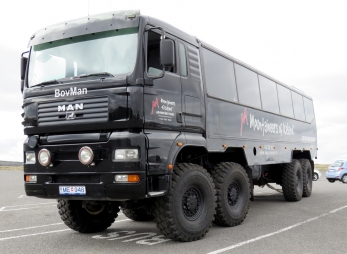

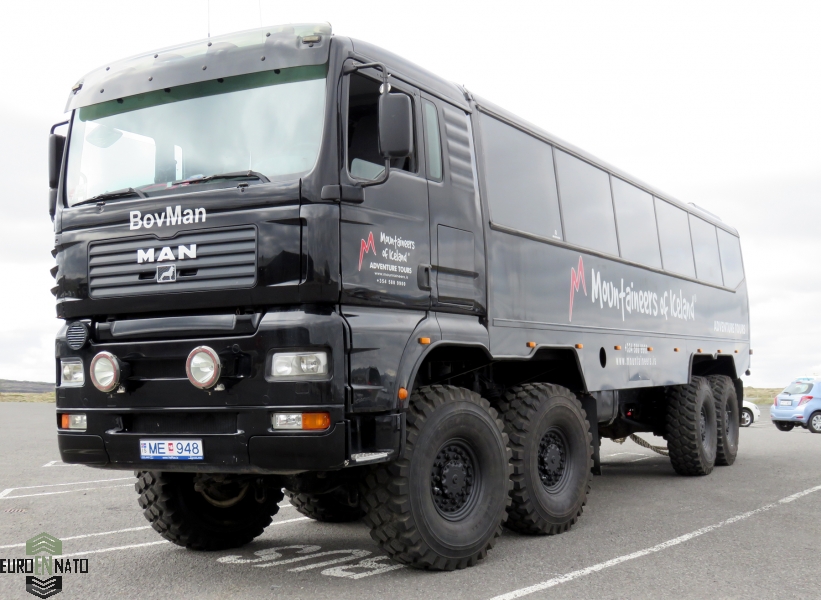

Автобус для путешествий MAN SX 8x8 Extreme

99.4215106.3040
Автобус для путешествий MAN
MAN 8x8 автобус купить Экспедиционный автомобиль MAN 8x8 Купить автобус для путешествий

Технические характеристики

  • Снаряженный вес

    18 тн

  • Мощность

    420 л.с.

  • Колёсная формула

    8x8

  • Производитель

    MAN

  • Пассажировместимость

    49

  • Шасси

    MAN SX 8x8

Компания MAN производит линейку автобусов классической конструкции с однообъемным кузовом вагонной компоновки, с использованием многоосной конструкции шасси с полным приводом всех колёс по формуле 8х8. Автобус на базе MAN TGS с применением ходовой части от армейской серии вездеходов имеет назначение MAN Extreme Expedition. Автобус предлагается в качестве шасси с кузовом для постройки на его базе специализированных автомобилей. Экспедиционный автомобиль MAN TGS 8x8, представляет собой универсальное транспортное пассажирское средство, используемое для производства на его базе пассажирских и специальных автобусов, для туристического, научного или военного назначения. Доступны модификации автобуса в том числе с комбинированной структурой кузова - грузопассажирский автомобиль, с возможностью доставки людей и оборудования к труднодоступным местам и на отдалённую местность. Чаще всего это научные экспедиции по исследованию флоры, фауны, или недр в поисках полезных ископаемых, в целях метеорологических и геодезических исследовательских работ. Экспедиционный автомобиль MAN 8x8 так же применяется для доставки к месту катастроф персонала МЧС, ликвидаторов аварий, пожарных, ученых, защитников природы. В отдельных случаях, подготовка к определённой цели автомобиля вездехода включает в себя комфортабельное перемещение туристов, и других любителей экстремального отдыха. Автомобиль для дальних экспедиций MAN применяется на мёрзлых грунтах антарктических оазисов, в условиях заснеженной местности Антарктиды для ученых полярников и туристов, в тундре Северных широк, для доставки оборудования и ученых на вулканы. Транспортное внедорожное средство так же популярно для розыскных и спасательных экспедиций.



Особенность конструкции автобуса - это специальная колёсная база от внедорожника MAN SX, которая наделяет автобус высокой проходимостью и безопасностью, при эксплуатации в сложных условиях. Главный элемент шасси MAN TGS 8x8 - это мощная рама из профилей замкнутого сечения. Рама имеет высокую прочность, и является гарантией долгой эксплуатации с защитой пассажирского кузова от изгибающих нагрузок. Расположение двигателя шасси - палубное. В качестве адаптации двигателя в условиях работы, предлагается на выбор несколько типов агрегатов, это дизеля как в воздушным, так и с жидкостным охлаждением, мощностью до 600 сил. Коробка переключения передач автобуса только гидромеханическая, с возможностью ручного переключения всех передач, либо полностью автоматическая АКПП. Подвеска колёс автобуса-вездехода имеет рычажно-пружинную конструкцию с повышенной комфортабельностью за счет применения винтовых пружин. Штатные шины экспедиционного транспортного средства размерностью 680/55 R26.5. Шины имеют агрессивный внедорожный протектор с шириной опорной площади 680 мм, с диаметром колеса 1400 мм. Под разные требования предлагаются шины с требуемыми характеристиками и с нужным протектором.

Подробные характеристики



MAN TGS Extreme автобус вагонного типа

Автобус с однообъёмной компоновкой предназначен для комфортабельной перевозки пассажиров, включая использование машины в качестве технологического транспортного средства - вахтового автобуса. Компоновка автобуса среднемоторная, вагонного типа, с единым объемом кузова без перегородки между водителем и пассажирами.
Вместимость пассажиров, чел 49

Класс автобуса

большой
Назначение перевозка рабочих бригад
Тип кузова Несущий, вагонной компоновки
Сидения для пассажиров Раздельные, высокая спинка с ремнями безопасности
Расстояние между сиденьями, см 81
Толщина спинки сиденья, см 5
Окна многослойный стеклопакет
Климат с системой кондиционирования, принудительной вентиляции и автономного отопления
Утепление кузова

с толщиной теплоизолирующего слоя 90 мм

Система защиты кузова

встроенная ROPS

Опции
Стальные гусеницы Olofsfors для повышения тягового усилия.
Стальные цепи Olofsfors для защиты пневматических шин.
Система автоматизированной централизованной смазки lincoln.
MAN Параметры геометрической проходимости

Угол въезда

40°

Угол съезда 50°

Угол бокового опрокидывания

45°

Преодолеваемое водное препятствие с ходу, м

1.5

Максимально преодолеваемый уклон

60%

Преодолеваемая стена, см

55

Преодолеваемый ров, см

190

MAN TGS Extreme 8x8 шасси автобуса

Тип шасси: специальное колесное полноприводное внедорожное шасси экстремальной проходимости разработанное под установку пассажирского кузова. Шасси с усиленной конструкцией серии для тяжелых горных условий эксплуатации с возможностью сцепки с техникой прицепного типа. Компоновка спецшасси вагонная, с низкой высотой машины, и размещением МТО в пределах колёсной базы между первым и вторым мостом. Шасси имеет специальную раму и колёсные мосты, рассчитанные на крупногабаритные шины.

Тип

колесное самоходное моторизированное шасси

Компоновка шасси

вагонная, с расположением двигателя позади водителя

Габаритные размеры ДхШхВ, мм

12500х2500х3800
Тип рамы

жесткого типа, из двух прямых продольных балок и поперечных балок цилиндрического (трубчатого) сечения

Габаритные размеры рамы ВЛхТЛхПЛ, мм 334х12(х2)х114
Расстояние между лонжеронами, мм 900 по всей длине
Поперечины рамы трубчатые
Сцепные петли 4х25 + 1х45 тонн спереди, и 4х25 тонн сзади
Сцепная система быстрой эвакуации STANAG 4478E Recovery Eyes
Бампер стальной 5 мм типа "лыжа"

Колесная база, мм

1930+3570+1500

Колея колес, передних/задних, мм 2066/2072

Дорожный просвет, мм

461

Радиус разворота (от стены до стены), м 14

Масса снаряженного автомобиля, кг

18000

Масса полезной нагрузки, кг 10000

Полная масса буксируемого прицепа, кг

50000
Объем топливного бака, л 400
Средний расход топлива при полной загрузке, л/ч 36
Максимальная скорость движения, км/ч 95
Минимальная скорость в режиме максимальной мощности, км/ч 1
Максимальное тяговое усилие, тонн (коэффициент сцепления 0.7) 28
Температурный режим эксплуатации -50° до +50°, при относительной влажности воздуха до 100% при температуре до 25 °С
Дорожные условия Подземные технологические дороги, зимник, грунтовые дороги, лесовозные направления V категории с превышением над уровнем моря до 4500 м
Силовая установка

Тип двигателя: для поступательного движения и обслуживания систем шасси включая гидравлическое оборудование используется промышленный двигатель внутреннего сгорания, работающий на дизельном топливе. Двигатель специальный воздушно-масляного охлаждения, с двойным газотурбонаддувом и промежуточным охладителем нагнетаемого воздуха.

Производитель

Deutz
Серия BF8L513C Twin Turbo
Особенность двигатель имеет диффузор, который герметизирует двигатель со стороны носка коленвала и обеспечивает регулируемую протяжку воздуха
Расположение спереди в колесной базе за кабиной, продольно, выше уровня рамы
Конструкция двигателя с воздушно-масляным охлаждением и раздельными цилиндрами и головками цилиндров
Вентилятор обдува

осевой, с гидравлическим приводом и регулятором оборотов

Объем цилиндров, л

14
Конструктивная форма V-образная форма с углом развала цилиндров 90°
Рабочий цикл 4 такта
Диаметр цилиндра/ход поршня, мм 125/140
Степень сжатия 17,1:1
Количество клапанов на цилиндр, шт 2

Номинальная мощность, л.с./об.мин

430/2300

Максимальный крутящий момент, Nm/об.мин

1850/900-1300

Расход топлива, грамм/kW.h/об.мин 190
Турбокомпрессор Borg Warner-3K-Schwitze K27-3060G11.11
Количество 2 (на каждый блок)
Привод

за счет энергии отработанных газов

Охлаждение наддувочного воздуха

теплообменным радиатором по схеме «воздух-воздух» с принудительной протяжкой воздуха за счет осевого центробежного вентилятора и специального диффузора

Впуск воздуха

с верху кабины, с системой фильтрации высокой производительности



Система смазки двигателя

смешанная, под давлением и разбрызгиванием с охлаждением масла в воздушно-масляном теплообменнике

Объем масла двигателя, л

27

Марка моторного масла DQC IV-05 Shell Rimula R4 L 15W-40 (CJ-4)
Топливо

смесь для зимы 60% дизельного топлива и 40% керосина, или 70% дизельного топлива и 30% бензина

Тип топливного насоса рядный механический многоплунжерный ТНВД Bosch с электронным регулятором
Тип впрыска

непосредственный в цилиндр с помощью механических форсунок

Впуск воздуха

с верху кабины, с системой фильтрации высокой производительности

Выпуск газов

двухступенчатый, с каталитическим и жидкостным нейтрализаторами

Мощность моторного тормоза, кВт 300
Зимний старт

Подогрев топливной магистрали и фильтров с сепарацией топлива Separ, и прогрева двигателя с помощью электрофакельной системой подогрева

Трансмиссия

Тип подачи мощности на колеса: привод по формуле колес 8х8, по типу полный постоянный привод всех колес с блокировкой всех межосевых и межколесных дифференциалов. Встроен гидродинамический тормоз замедлитель - ретардер.

Тип трансмиссионной передачи

раздельная система из картера гидромеханической передачи соединённой карданным валом с моноблоком сцепления, КПП и РК

Гидротрансформатор Zahnrad Fabrik WSK Transmatic 400
Тип одноступенчатый, трехколесный с функцией блокировки и с использованием автоматической трансформацией момента
Расположение моноблока

сблокирован с двигателем, и соединён карданной передачей с КПП

Коэффициент трансформации ГТР, мин-мах 1:1-2.5:1
Охлаждение Теплообменным радиатором по схеме «масло-воздух»

Коробка смены передач, марка-модель

Zahnrad Fabrik Getriebe 16S-210A

Тип

механическая трехвальная, с делителем и демультипликатором

Переключение передач

с ручным селективным переключением кулисой переключения передач

Количество передач вперед/назад

16/2

Номер передачи Передаточное число
1 передача
2 передача
3 передача
4 передача
5 передача
6 передача
7 передача
8 передача
9 передача
10 передача
11 передача
12 передача
13 передача
14 передача
15 передача
16 передача
Задний ход 1
Задний ход 2
11.74
9.99
8.15
6.94
5.79
4.93
4.17
3.55
2.88
2.45
2.00
1.70
1.42
1.21
1.02
0.87
10.40
8.85
Диапазон скоростей км/ч, при 1600 об/мин (с учетом ГТР) 0.3-95
Результирующее передаточное отношение на первой передаче (с учетом ГТР) 70.89:1 (177:1)
Раздаточная коробка

ZF A800/3D

Тип
интегрированная планетарная, одноступенчатая
Передаточное число входящего и исходящего крутящего момента 1,02:1
Распределение момента между передним мостом и задними осями 1:1,78

Карданная передача

Открытого типа, количество валов 5

Трансмиссионный тормоз

встроенный в гидротрансформатор

Мощность тормоза-ретардера, кВт 500
Объем масла КПП + РК
19
Объем масла (Dexron III) гидротрансформатора, л 12
PTO Power take-off (отбор мощности) количество 1
Тип ВОМ независимого типа
Привод ВОМ от двигателя с носка коленвала
Насос Parker pump F11-39
Давление, bar 420
Производительность насоса, л/мин 78
Объем масла в гидробаке, л 150
Колесные мосты и шины

Тип ходовой части: активная, регулируемая, рычажно-пружинная с большим ходом колеса 520 мм для внедорожной эксплуатации с возможностью установки широкопрофильных крупногабаритных шин. Подвеска отличается высокой плавностью хода и возможностью быстрого оперативного полевого ремонта за счет уникальной конструкции.

Движитель

колесный

Количество осей

4 (2+2)

Осевая формула
8х8
Тип мостовых балок

специальные неразрезные мосты повышенной грузоподъемности с двухступенчатой разнесённой передачей с использованием бортовых планетарных редукторов

Первый мост, марка/нагрузка, кг (управляемый и ведущий)

ZF-Steyr VA7-0950-M7 / 14000

Второй мост, марка/нагрузка, кг (управляемый и ведущий)

ZF-Steyr VAD7-0950-M5 / 14000

Третий мост, марка/нагрузка, кг (ведущий)

MAN HD7-0880-M5 / 16500

Четвертый мост, марка/нагрузка, кг (ведущий)

MAN H7-0880-M7 / 16500
Передаточное число главной передачи 5,92:1
Подвеска мостов

взаимозаменяемая на всех осях с использованием винтовых цилиндрических пружин, с прогрессивной характеристикой, совмещенные с длинноходными амортизаторами двух стороннего действия KONI и пневмогидравлических стойках

Пружины
диаметром стального прутка пружины 36 мм, длина пружины без полезной нагрузки 510 мм, диаметр 220 мм
Гидравлические амортизаторы диаметр трубы амортизатора и гидравлической стойки 98 мм, длина 830 мм
Пневмогидравлические стойки

активные, регулируемые, используемые для изменения уровня пола

Размещение упругих систем амортизации

вынесенного типа на выносных чашках и кронштейнах опор амортизатора, с максимально близким размещением к ступице и раздельным расположением пружины и амортизатора

Диски Lemmerz 10.00 V-20 стальные 3-х компонентные с запорным кольцом
Шины Бескамерные Michelin XZL 16.00 R20 (1413х490)
Ошиновка односкатная
Количество колес 8+1
Рулевое управление

Марка-модель

ZF DC 8098 Orbital
Положение рулевой колонки Левое LHD
Тип

интегральный рулевой редуктор с встроенным гидроусилителем

Угол поворота передней оси и второй
30° + 21°
Насос

шестеренчатого типа, установлен на двигателе

Давление в системе, bar 150
Тип рулевого редуктора гайка на циркулирующих шариках - рейка - сектор
Максимальный крутящий момент на валах сошек, Нм 1400

Для передачи усилия от рулевого колеса к передним колесам, шасси имеет двух поточную передачу усилия с помощью системы гидроусиления, и гидравлической подачи давления масла в гидроцилиндр привода поворота. Рулевое управление состоит из исполнительного рулевого механизма, с одновременной подачей усилия на две рулевые штанги, одна на привод передних осей, посредством горизонтального маятникового рычага, расположенного за первым мостом, соединяющий рулевыми тягами поворотные цапфы, вторая штанга синхронно передает момент вращения на вертикальный маятниковый рычаг. Вертикальный маятниковый рычаг в свою очередь имеет дополнительный гидроцилиндр для обеспечения необходимого усиления, с воздействием на продольную рулевую тягу, которая в свою очередь крепиться к маятнику, с аналогичным набором агрегатов передней оси. На рулевых сошках передней и второй оси встроены демпферы. Система рулевого управления компактна, имеет верхнее расположение и полностью защищена на бездорожье. Система управления колёсами, оснащена резервной гидравлической системой, с приводом от гидронасоса установленного на вторичном валу КПП, которая срабатывает при остановке двигателя или поломке основного гидравлического насоса рулевой системы.

Тормозное управление

Тип привода главной системы торможения

пневматический, трехконтурный с распределителем тормозного усилия

Система контроля торможения Антиблокировочная система АБС, ABS
Производитель тормозов MAN-Wabco S-cam

Тип тормозного механизма

Барабанный, с колодочными тормозами

Размеры тормозного барабана, мм 420х180
Количество тормозных механизмов, шт 8
Объем воздушных ресиверов, л 360
Воздушный компрессор Knorr
Воздушный компрессор производительность, л/мин 1400
Осушитель сменный патрон-фильтр и система впрыска изопропилового спирта с тормозную магистраль
Количество контуров 3
Количество внешних линий 1
Количество энергоаккумуляторов 4
Стояночный тормоз

с пружинными энергоаккумуляторами с приводом на две задние оси

Дополнительная система торможения, тип двигателем
Привод пневматический, компрессионный
Мощность торможения, кВт 300
Дополнительная система торможения, тип гидравлический замедлитель
Привод не изнашиваемый
Мощность, кВт 500
Электрооборудование

Напряжение, В

24

Предохранители многоразовые

Генератор, В/А

28/100

Мощность, кВт 2,8
Инвертор 24-220 В

Аккумуляторная батарея, количество/емкость А/ч

4/220

Стартер, kW 6,5
Внешняя разводка два 7 контактных, 2 контактный, 12 контактный

Дополнительная Комплектация

Система контроля за давлением в шинах
MAN CTIS
Назначение

Изменение давления в шинах для повышения опорной поверхности, а так же для защиты в случае прокола. Давление в каждой шине контролируется независимо.

Гидропневматические стойки

Регулируемые гидравлические стойки с газовым подпором для изменения уровня пола и компенсации нагрузки

Траковые гусеничные цепи Olofsfors
Назначение
снижение удельного давления задних мостов, при увеличении тягового усилия

Тип

модель траковых стальных гусеничных цепей определяется условиями эксплуатации и установленными шинами

Адаптер для безопасной и быстрой эвакуации STANAG 4478E Recovery Eyes
Назначение

быстрая и безопасная эвакуация автобуса методом частичной полу-погрузки

Шины

Возможна установка шин Michelin и Trelleborg с шириной протектора от 500 до 800 мм с посадочным диаметром от 20 до 26,5 дюймов с общим габаритным диаметром до 1500 мм

Диски

Возможна установка разборных составных дисков и дисковых колёс типа Trilex производства Lemmerz, Kronprinz, Trelleborg, включая алюминиевые разборные диски с бэдлоком Hutchinson

Лебедки

Тяговые и эвакуационные с тягой от 15 тонн, до спаренных канатных устройств с тягой от 30 до 60 тонн

система пожаротушения
сцепной буксирный прибор ТСУ
буксирная штанга
арктический пакет -60°
топливный фильтр-водосепаратор с подогревом
защитные решетки на фарах
дополнительные фары освещения 14 прожекторов LED
люк в крыше кабины
аудиоподготовка
электрорегулируемые и подогреваемые зеркала заднего вида
дополнительная звукопоглощающая обшивка мотоотсека 80 дБ
сиденья водителя на пневматической подвеске, регулируемое с подогревом, подголовником и ремнем безопасности
сиденье пассажира на пневматической подвеске, регулируемое, с подголовником и ремнем безопасности
отделка салона лекгомоющимися материалами
счетчик моточасов в салоне
тахограф 1 день/2 водителя
сигнал движения задним ходом
выключатель массы
внешняя розетка
пневмо-электровыводы для прицепа
запасное колесо
домкрат
знак аварийной остановки
аптечка первой помощи
переносной фонарь
противооткатные башмаки х 2 шт
шланг подкачки шин
набор инструмента и принадлежностей
