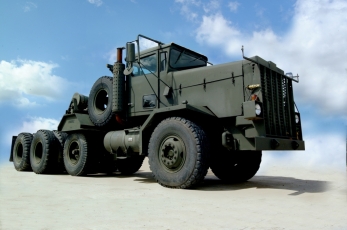

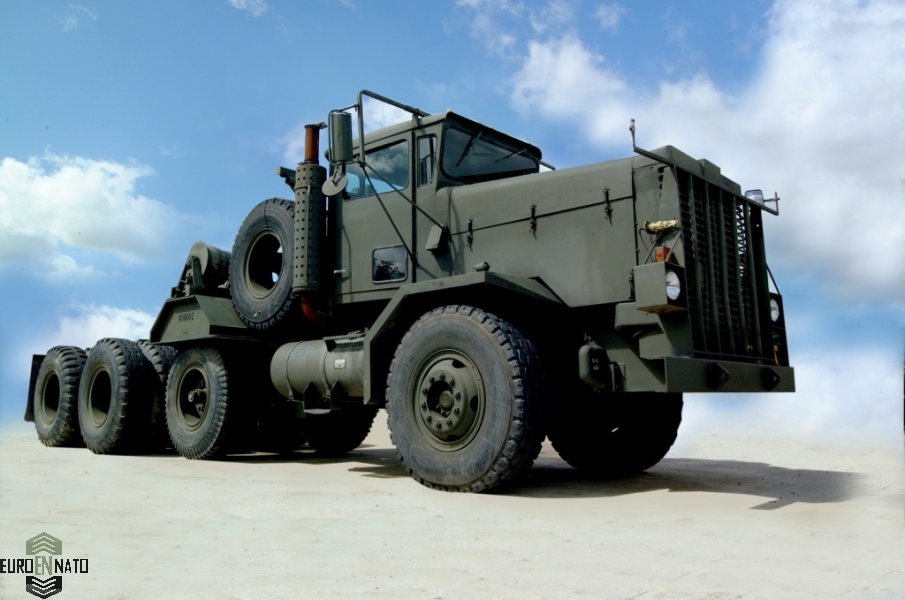

Купить четырехосный тягач тяжеловоз Oshkosh C-HET

Oshkosh C-HET 8x6 Heavy Equipment Transporter представляет собой промышленный тягач-буксировщик с седельно-сцепным ССУ устройством и тягово-сцепным устройством ТСУ, используемый для буксировки различными методами тяжелых грузов. Доступна транспортировка техники и оборудования методами: как седельный тягач, балластный тягач, балластный толкач, тяговый агрегат. Конструкция тягача построена на базе пневмоколесного шасси с колесной формулой 8х6, высокой мощности и грузоподъёмности. Динамические, тормозные и прочностные качества тягача позволяют долговременную эксплуатацию машины в составе автопоезда полной массы свыше 350 тонн. Тягач применяется для транспортировки тяжелых грузов в составе полуприцепов тяжеловозов, а так же полуприцепов самосвального типа для перевозки горных пород. Конструкция автотягача допускает эксплуатацию тягового агрегата в условиях запылённых глубоких карьерах и рудниках.

Внедорожный тягач Oshkosh M911 выполняет требования DAAE07-76-C4405:

«Остановка и продолжение движение с нагрузкой в 90000 кг на 35% подъеме, удержание скорости в 36,5 км/ч на подъеме в 6%, максимальная скорость при полной нагрузке 75 км/ч, преодоление водных преград глубиной 1,5 метра с ходу, транспортировка груза при температурах от -50 до +50 без подготовки на запуск, долгий срок службы, низкая стоимость жизненного цикла......»

Особенность тяжелого тягача не только в больших размерах, оригинальной компоновке или в использовании специального встроенного оборудования и механизмов. Благодаря двум спаренным мощным лебедкам с гидравлическим приводом, установленных за кабиной, марки Braden DPMFG тягой 25 тонн каждая, с пультом управления. Длина троса на барабанах лебедки 46 метров, диаметр троса 26 мм. Благодаря спаренной конструкции и возможности переброса тросов крест-накрест, транспортёр может эффективно выполнять эвакуационные работы, по вытаскиванию и постановке на колеса или гусеницы практически любой по массе техники, с последующим затягиванием потерявшей ход техники и оборудованию на полуприцеп. С помощью лебедок возможна само эвакуация тягача, помощь при движении на уклоне, а так же подтягивание тяжелых грузов на нужное расстояние.


Список работ тяжелого транспортера не ограничивается буксировкой полуприцепов, помимо основных работ тягач тяжеловоз Oshkosh M911 может привлекаться к:

 -балластным грузоперевозкам в качестве лидирующего тягача Pull либо толкача Push. Большой сцепной вес, дополненный балластным грузом  доводит массу тягача до 58 тонн, что достаточно для уверенного движения без пробуксовок автопоезда большой массы;

 -аэродромным маневровым работам: большая мощность и гидромеханическая трансмиссия позволяют проводить работы по транспортировке авиационной техники большой и сверхбольшой массы по рулевым дорожкам и грунтовым полосам, в том числе сдергивание летательного аппарата с грунта;

 -эвакуации транспортных средств и спецтехники: две мощные тяговые лебедки Braden позволяют проводить широкий спектр эвакуационных работ, в том числе с принудительной погрузкой на полуприцеп методом затаскивания тросовой тягой. Буксировка эвакуируемого объекта производиться путем прямой буксировки жесткой сцепкой;

-самосвальным работам: при сцепке к тягачу Ошкош 8х6 самосвального полуприцепа возможна эксплуатация автомобиля как самосвал высокий грузоподъемности (до 100 тонн). При этом тягач уверено может работать и в глубоких карьерах, тому способствует мощная система гидродинамического торможения, система охлаждения высокой производительности, гидромуфта в качестве сцепления в автоматической коробке переключения передач.

Oshkosh C-HET 8x6 компоновка:
Капотного типа, с расположением двигателя в пределах колёсной базы. Автомобиль-транспортёр имеет оптимизированную для эксплуатации на дорогах различного назначения компоновку: с расположением двигателя за передней осью, и кабиной сдвинутой за двигатель. Такая компоновка обеспечивает рациональное использование нагрузки на шасси, и снижает общую высоту автомобиля. Благодаря пониженной кабине, обеспечивается удобный вход-выход, низкий центр тяжести, упрощается конструкция системы амортизации. Только капотная компоновка позволяет эффективно эксплуатировать автомобиль на бездорожье. За кабиной в пределах загрузочной площади шасси установлено оборудование: коробка переключения передач, ресиверы, топливные баки, элементы системы охлаждения двигателя и трансмиссии, тяговые тросовые лебедки с гидравлическим приводом. Ходовая часть тягача четырех мостовой схемы, с использованием жестких стальных поперечных балок, которые посредством стальных рессор крепятся к раме автомобиля.

Тягач выполнен с рамной конструкцией, и с установленным в пределах длины рамы оборудованием и агрегатами. Рама лонжеронного типа, выступает как жесткое основание автомобиля, на котором крепятся двигатель, механизмы управления, сцепление, коробка передач, подвеска, узел сцепления ссу и кабина. В основе силового каркаса грузового транспортёра высокорасположенная мощная стальная рама, незамкнутого (открытого) профиля со швеллерным сечением, полки которого обращены внутрь автомобиля. Рама прямого типа, без перепадов по высоте, изготовленная из высокопрочного и эластичного сплава. Рама состоит из лонжеронов, поперечин и вложенных усилителей. Толщина стенки лонжерона (лонжерон в лонжероне) составляет 12+9 мм. Ширина полки лонжерона 92 мм, высота лонжерона 325 мм. Расстояние между лонжеронами рамы 920 мм. В раму интегрирован передний стальной бампер-отбойник изготовленный из 5 мм стали. На обоих концах рамы размещены силовые поперечные балки с установленными буксирными приборами без-зазорного типа (петля-шкворень) и коммутационным оборудованием для подключения прицепа, а так же буксирные и эвакуационные петли спереди 2х30 + 2х15 тонн и 2х30 тонн задние.

Силовая установка:
Мотор поршневой с воспламенением от сжатия, многотопливный (работает на дизельном топливе, керосине, бензине или их смесей) марки Detroit Diesel 8V92TA*. Тип: V-образный, 2-х тактный с контурной продувкой, 8 цилиндровый, жидкостного охлаждения, с многоступенчатым двойным газотурбинным турбонаддувом и приводным компрессором высокого давления Roots в развале блока цилиндров. Для охлаждения наддувочного воздуха применяется промежуточный охладитель сжимаемого воздуха по схеме «воздух-воздух». Рабочий объем цилиндров двигателя 12,5 литров, мощность двигателя составляет 550 л.с. при 2250 об/мин. Максимальный крутящий момент 2600 Нм при 1200-1600 об/мин. Устройство впрыска топлива: непосредственный впрыск топлива с помощью насос форсунок высокого давления приводимый в движение распределительным валом ГРМ. В двигатель встроен высокоэффективный компрессионный моторный тормоз Jake Brake мощностью 430 л.с. Система питания двигателя оснащена подогревом и топливным фильтром с водяным сепаратором. Система впуска воздуха оснащена трехступенчатой системой воздушной фильтрации со степенью очистки 99.8% и производительностью 5 м.куб/мин. Для зимнего запуска двигатель оснащен системой впрыска эфира. Объем масла двигателя 29 литров включая водо-масляный теплообменник охлаждения. Объем охлаждающей жидкости 125 литров. Площадь радиаторов охлаждения двигателя 13000 см.кв. Объем топлива в баке 570 литров.

*современный двух тактный дизельный  турбодвигатель Detroit Diesel представляет собой мотор, оснащённый системой непосредственного впрыска и клапанной головкой для выпуска отработанных газов. Мощная система впуска с параллельным расположение турбоагрегатов и последовательным приводным компрессором наддува создаёт большое избыточное давление, что позволяет реализовать заложенный потенциал 2-х тактной схемы. Двигатель  чрезвычайно мощный, с огромный крутящим моментом, и при этом прост в эксплуатации и ремонте, в том числе благодаря меньшему количеству деталей. Для работы в условиях экстремальных температур, а так же при нехватке дизельного топлива допускается постоянная эксплуатация двигателя без сн7ижениря мощности и ресурса на смеси топлив: 60% дизельного топлива и 40% керосина, 70% дизельного топлива и 30% бензина.

Трансмиссия:
Система передачи крутящего момента от двигателя на ведущие колеса тягача выполнена по схеме 8х6 с постоянным приводом на 3 колёсных моста: первый, третий и четвертый.  В состав механизмов и оборудования трансмиссии входят: автоматическая планетарная гидромеханическая* коробка переключения передач, гидротрансформатор, дополнительная коробка переключения передач, раздаточная коробка с двумя ступенями используемая для распределения момента между передними двумя осями и задней тележкой, карданные валы, цилиндрические редуктора с дифференциалами межосевой блокировки, одинарной главной передачи с дифференциалами межколесной блокировки в промежуточном и заднем ведущих мостах, полуосей и колесных планетарных редукторов в ступицах ведущих мостов.

Основная коробка переключения передач планетарного типа, автоматическая гидромеханическая Allison CLBT 750, количество доступных передач вперед/назад: 5/1. Диапазон передаточных чисел АКПП от 1.00:1 до 7.97:1. Серия АКПП Allison CLBT представляет собой серию специальных механизмов для тяжелых условий эксплуатации, в горных условиях, карьерах с большими нагрузками и с высокой выдаваемой мощностью. Сцепление: диапазонная гидропередача Allison с гидротрансформатором, и с автоматическим бесступенчатым изменением крутящего момента двигателя в широком диапазоне от 1:1 до 3:1. Гидромеханическая передача Allison с одноступенчатым 3-х колесным гидротрансформатором позволяет автоматически регулировать скорость и тягу в зависимости от нагрузки, обеспечивает плавность хода и быстрое переключение скоростей. Встроен гидродинамический тормоз замедлитель - ретардер мощностью 420 кВт управляемый дополнительной напольной педалью. Коробка переключения передач оснащена принудительным водо-масляным теплообменником для принудительного охлаждения АКПП. За АКПП Allison CLBT установлена вспомогательная аксиальная коробка переключения передач Fuller AT1202, с двумя ступенями выбора режима трансмиссии, и с передаточными числами: OffRoad 1,99:1 с максимальной скоростью 34.74 км/ч и OnRoad 1:1с максимальной скоростью74.82 км/ч. Раздаточная коробка вынесенного типа, марки Oshkosh 63724RX-U одноступенчатая с пониженным передаточным числом 1.14:1, и с несимметричным дифференциальным  распределением крутящего момента между осями в пропорции 30/70, с преимуществом мостов задней тележки. В РК введен механизм принудительного блокирования дифференциала.  Установлена коробка отбора мощности.

*Основным преимуществом гидромеханической коробки переключения передач является в принципе без альтернативность, при эксплуатации в тяжелых условиях автопоездов большой массы. Планетарная коробка Allison CLBT 750 с передачами переднего и заднего хода, оснащена гидротрансформатором который не имеет внутренней жесткой связи и с помощью особого механизма обеспечивает адаптацию мощности двигателя к реальным нагрузкам, и дает трех кратный прирост крутящего момента, при это не допуская опасной пробуксовки на ведущих колесах, и нейтрализуя ударные нагрузки и паразитные циркуляции крутящего момента.

Ведущие и управляемые мосты:
Передача крутящего момента от двигателя на ведущие колеса тягача, выполнена по мостовой схеме, т.е. с центральным расположением приводных карданных валов к редукторам неразрезных мостов, расположенных поперечно, и с взаимным перемещением благодаря подвеске. На грузовом автомобиле тягаче Oshkosh устанавливаются три ведущих моста, из них первый еще и управляемый. Передний мост марки EATON-DANA состоит из пустотелой прямой балки, на которой при помощи шкворней шарнирно установлены две поворотные цапфы с расточенными отверстиями для установки шкворней. Внутри балки расположены механизмы привода колес: главная передача с приводом дифференциала, полуоси, планетарные бортовые редукторы. На поворотных цапфах установлены ступицы с тормозными барабанами. Рулевое управление марки оснащено дополнительным гидроцилиндром двухстороннего действия, с двухконтурным рулевым управлением и с гидравлическим усилением и силовыми гидроцилиндрами двойного действия привода оси. Система оснащена резервной гидравлической системой с приводом от гидронасоса установленного на вторичном валу КПП. Транспортёр Oshkosh несет в конструкции следующие типы мостов: ведущие, управляемые, управляемые ведущие и поддерживающие. В приводах колес всех мостов, внутри ступицы установлены дополнительные планетарные (или колесные) понижающие редукторы, предназначенные для увеличения тягового усилия на колесах. Конструкция представляет собой дополнительный картер, с установленной внутри солнечной шестерней связанной с полуосью, короной шестерней, которая жестко крепиться к внешнему корпусу ступицы и соответственно к колесу, а так же механизма редукции в виде пяти шестерёнчатых сателлитов вращающихся на опорных роликах.

Передний колесный мост, ведущий и управляемый серии ED HDFP-2100 шкворневого типа, с углом поворота колес 30 градусов. Редуктор двухступенчатый с центральным коническим редуктором, дифференциалом и с бортовыми редукторами, встроенными в ступицы колес. Ботовой редуктор представляет собой четыре конические шестерни (сателлиты) установленных на крестовине, установленное посередине ведомого колеса главной передачи, которое жестко соединено с корпусом цапфы (балкой моста). Полуоси моста полностью разгруженные.  Привод колес: кулачковый карданный шарнир. Подвеска моста индивидуальная, на продольных полуэллиптических много листовых рессорах с гидравлическими амортизаторами двойного действия. Подвеска мостов марки Hotchkiss, количество и размеры рессор: листы штук - 19, ТхШхД, в мм - 14х90х1800. Для выравнивания давления внутри картера моста в верхней части картера установлены предохранительные клапаны - сапуны. Шланги вентиляции картера выведены выше уровня рамы. Несущая способность моста 11000 кг. Передаточное число двойной центральной и разнесенной главной передачи ГП 6,21:1.

Второй колесный мост неразрезной, зависимого типа марки Rockwell T500. Мост оснащен системой подъема и опускания типа "Pusher".  Подвеска моста индивидуальная на продольных рычагах и пневматических рессорах с гидравлическими амортизаторами и стабилизатором поперечной устойчивости. Ось используется при движении тягача под полной загрузкой, при этом допускается подъем и передвижение при полной загрузке, но для строганья на скользкой поверхности.  Несущая способность моста 10000 кг.

Задняя ведущая тележка колесных мостов типа EATON-Hendrickson, с балансиром колес типа «уравнительная балка», которая связывает картеры колесных мостов, образуя плечо балансира, в центральном месте которого, ось уравнительной балки закреплена к рессорному хомуту. А пакет продольных рессор, удерживающий уравнительную балку крепиться непосредственно к раме через резинометаллических шарнир и серьгу. В подвеску колес введен дополнительный параллелограммный механизм, для удержания мостов в равной плоскости симметрии относительно рамы и относительно друг друга.

Балансирная приводная тележка состоит из пары пустотелых литых высокопрочных балок марки Eaton DANA DP650, соединенных между собой карданным валом через второй проходной редуктор. Подвеска на многолистовых полуэллиптических рессорах Hendrickson. Количество и размеры рессор: листы штук -12, ТхШхД, в мм - 20х100х1600. Колесные мосты оснащены центральным одноступенчатым коническим редуктором, дифференциалом и бортовыми колесными редукторами с коническими сателлитами. Полуоси моста полностью разгруженные. Межосевой и межколесный дифференциал задней тележки оснащен принудительной 100% принудительной блокировкой. Для выравнивания давления внутри картера моста в верхней части картера установлены предохранительные клапаны - сапуны. Шланги вентиляции картера выведены выше уровня рамы. Несущая способность тележки 40000 кг. Передаточное число двойной центральной и разнесенной главной передачи ГП 6,21:1.

Тормозная система:
Автомобиль транспортер оборудования Oshkosh оснащен мощной многоступенчатой системой торможения. Главной системы торможения, являются тормоза барабанного типа, увеличенного диаметра в количестве 12 штук, или по 2 на первую и вторую ось, так же по 4 тормозных механизма на мостах задней приводной тележки. Мощная система торможения позволяет достичь большого тормозного момента, учитывая небольшую транспортную скорость автопоезда и передвижение по пересечённой местности с большим коэффициентом сопротивления. Привод барабанных тормозов пневматический с антиблокировочной системой ABS. Тормозные механизмы оборудованы системой автоматического регулирования FAUN S-cam. Привод тормоза пневматический, двухстороннего действия, двухконтурный - раздельно на передние колеса и колеса задней тележки, с механизмом компенсации износа накладок. Тормозные энергоаккумуляторы установлены на двух осях. Объем воздушных ресиверов тягача суммарный 240 литров. Система осушения пневмосистемы с использованием изопропилового спирта и системы воздушной подготовки Wabco. В систему торможения дополнительно встроены два высоко эффективных тормозных механизма: гидродинамический не изнашиваемый замедлитель, встроенный в гидротрансформатор мощностью 420 кВт, и моторный компрессионный тормоз мощностью 316 кВт. Высокая суммарная мощность системы торможения позволяет эффективно осуществлять торможение тяжелого груженого автопоезда,  в том числе на длинных перегонах и склонах в горных и карьерных условиях, что особенно важно тягач оснащен горным тормозом интардером с принудительных охлаждением, работающий без износа механизмов.

Колеса и шины:
Ошиновка четырехосного тягача Oshkosh односкатная на первых двух осях и двух скатная на задней тележке, с использованием колёс одинаковой размерности. Колеса тягача стальные, дисковые, разборные, марки Budd размерностью 24х10 in (61х24,5 см). Дисковое колесо состоит из собственного обода, резинового уплотнительного кольца, запорного пояска, упругого замкового кольца и страхующей закрепки. Шины камерные с регулируемым давлением производства Michelin 14.00 R24 XGC или 385/95 R24. Количество колес 12+1.

Кабина:
Цельнометаллическая, капотного типа, расположена за двигателем, 3-х местная. Кабина комфортабельная с системой кондиционирования и автономного отопления воздушным отопителем салона Webasto и предпусковым жидкостным подогреватель двигателя Webasto. Подвеска кабины 4-х точечная, с системой подрессоривания типа амортизатор в пружине и стабилизатором поперечной устойчивости. Подвеска кабины выполнена с учетом постоянной эксплуатации на бездорожье. Ветровое стекло кабины выполнено с обратным наклоном для защиты водителя от солнца, а так же от снега.

Оборудование:
Транспортер тяжеловоз оснащён оборудованием, используемым для осуществления тяговых и толкающих работ, в том числе с возможностью проведения тяговых работ дистанционно. Данная функция проводиться мощными тросовыми (или цепными) лебедками с гидроприводом. Наличие тягово-эвакуационных лебедок резко повышает возможности тягача как транспортёра оборудования, благодаря им возможна работа под уклонами, сдергивание груза на сколькой поверхности, страхование автопоезда, самоспасение и эвакуация в том числе других участников движения, перемещение тяжелых грузов, траленье сухопутного оборудования. Все эти операции можно быстро и безопасно производить с помощью гидролебёдок и практически без износа основных узлов и механизмом тягача. Тяговые лебедки 2 х Braden DPMFG, 2-х скоростные с встроенным одноблочным полиспастом тягой суммарной 100 тс. Диаметр тросов 26 мм, длина 46 м.

Для проведения тяговых и толкающих работ автопоезд оснащен специальными тягово-сцепными устройствами спереди и сзади типа «тяни-толкай» ТСУ Rockinger RO56E с допустимой нагрузкой в 300 тонн, что допускает выполнение тяговых работ сверхтяжелых грузов как: железнодорожных составов, авиатехники на аэродромах, модульных балластных транспортных систем. В сцепке ТСУ используется тягово-толкающая штанга водило для дистанционного соединения с транспортируемым объектом.
