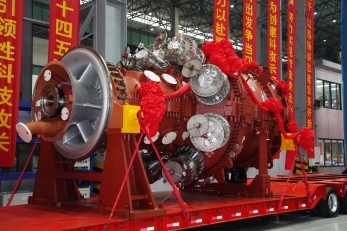

AECC AGT-110 Taihang газовая турбина

Taihang-110 (также известная как «Тайхан 110» или AGT-110) — это китайская тяжелая газовая турбина мощностью 110 МВт, разработанная Aero Engine Corporation of China (AECC). Это первая китайская турбина данного класса, полностью разработанная в КНР и обладающая 100% отечественными комплектующими. Турбина AGT-110 характеризуется быстрым запуском, высоким тепловым КПД в режиме комбинированного цикла и низкими требованиями к техническому обслуживанию. Установка отличается топливной гибкостью и может работать на жидком топливе, природном газе или газах с низкой и средней теплотворной способностью. В режиме комбинированного цикла турбина способна вырабатывать более 150000 киловатт-часов электроэнергии в час, что достаточно для обеспечения суточной потребности 10000-15000 домохозяйств.

AGT-110 одновальная газовая турбина для простого цикла мощностью 110, и комбинированного цикла (ПГУ) мощностью 1+1 до 180 МВт, и 2+1 мощностью 300 МВт, и в самой мощной версии парогазового цикла 3+1 до 450 МВт. КПД газовой турбины 36%. Мощность тепловая 137 Гкал/час. Расход газового топлива (на номинальном режиме) 28100 кг/час. Описание конструкции ГТУ AGT-110: газовая турбина однороторная, рассчитанным на рабочую частоту вращения 3000 об/мин. Ротор компрессора и турбины образуют единый вал, установленный в стандартных гидродинамических подшипниках с самоустанавливающимися сегментами. Привод генератора осуществляется с горячей стороны ГТУ. Конструкция камеры сгорания трубчато-кольцевая. Камера сгорания оснащена 20 горелками DLE третьего поколения, с сухим подавлением вредных выбросов. Компрессор – трансзвукового типа, 15-ступенчатый. Ротор компрессора выполнен из дисков, сваренных блок с применением электронно-лучевой сварки. Охлаждающий воздух для горячих секций турбины извлекается из компрессора. Четырехступенчатая турбина изготовлена в виде единого модуля для облегчения технического обслуживания, имеет болтовое соединение с валом компрессора. Аэродинамические поверхности направляющих и рабочих лопаток 1- и 2-й ступеней охлаждаются с помощью подачи воздуха в полости лопаток. Первая лопатка выполнена из монокристаллического материала, что обеспечивает высокую надежность и долгий срок службы. Фланцы статора турбины охлаждаются воздухом из компрессора для уменьшения зазоров и повышения эффективности. Периодичность проведения осмотров бороскопом (инспекция уровня A) составляет 10 тыс. эквивалентных часов. Первое техническое обслуживание осуществляется через 20 тыс. экв. часов эксплуатации, второе – через 40 тыс. часов. Первый цикл планово-предупредительного технического обслуживания включает в себя 100 тыс. экв. часов, или около 10 лет эксплуатации. Масса газотурбинного двигателя на раме 60 тонн.
