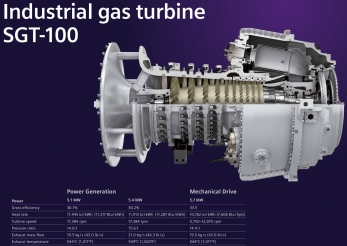

Gas Turbine Mechanical Drive Package

Турбомеханический привод динамического оборудования мощностью на валу 5700 кВт производства Siemens SGT100, используется в качестве механического привода в сухопутном стационарном и мобильном варианте, так и морской версии, для вращения высокопроизводительных насосов в и компрессоров гидроразрыва нефтяных и газовых пластов. Преимущества газотурбинного привода газонефтяных насосов высокого давления: малая масса турбодивгателя в 1000 кг при высокой удельной мощности более 7750 л.с., применение газотурбинного двигателя (ГТД) в качестве источника энергии привода многоплунжерного насоса технологической установки, позволяет повысить эксплуатационные качества машин комплекса, включая пусковые при низких температурах окружающего воздуха. ГТД надёжно запускается при температуре окружающего воздуха до -45°С без предварительного подогрева. Siemens SGT100 газовая турбина привода предназначена для нагнетания жидких сред при гидравлическом разрыве пластов, гидропескоструйной перфорации, кислотной обработке и цементировании скважин, промывочно-продавочных работах на нефтяных, газовых и прочих скважинах. Применение Siemens SGT100 в качестве силовой установки насосных агрегатов комплексов ГРП, позволяет улучшить эксплуатационные характеристики мобильного насосного агрегата в сравнении с дизельным. Обладая широким скоростным диапазоном работы, ГТД со свободной турбиной обеспечивает устойчивую работу с частотой вращения насоса от нулевого значения до максимального, при этом на внешней характеристике запас крутящего момента (коэффициент приспособляемости) достигает «2,5».

Турбоблок SGT100 имеет 2-х вальную конструкцию. Газовая турбина работает на природном газе, жидком топливе, или работает в двухтопливном варианте. Вес установки на раме в составе газовой турбины и системы управления составляет 22 тонны, масса ядра газовой турбины 1000 кг. Ресурс до капитального ремонта (Major Overhaul) может достигать 48000 часов и более. КПД ГТУ составляет 33%. Свободная силовая турбина двухступенчатая, СТ нужна для обеспечения гибкости эксплуатации и эффективной работы в широком диапазоне нагрузок и скоростей вращения. Обороты силовой турбины (свободной турбины), которая не имеет механической связи с насосом, регулируются газодинамической связью. Таким образом, система управления оборотами силовой турбины динамически балансирует подачу топлива и параметры газогенератора для точного контроля скорости вращения (и выходной мощности) свободной силовой турбины в соответствии с требованиями нагрузки.
