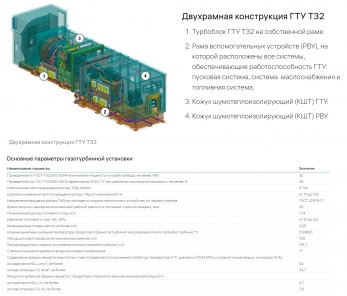

GE T32 газотурбинный механический привод

Газовая турбина для механического привода Т32 (Frame-5 MS5002E) производится по лицензии GE (Nuovo Pignone S.p.A.). Турбопривод в составе турбины газовой и отбора мощности на монтажной раме может использоваться как на объектах газотранспортной системы, так и в генерации в качестве базы для строительства парогазовых теплоэлектростанций. Т32 газотурбинный двигатель мощностью 32 МВт, или газовая турбина в модификации «приводной двигатель в сборе», это комплектный турбосиловой приводной агрегат, готовый к эксплуатации в качестве двигателя технического или энергетического оборудования. Турбодвигатель Core Engine Т32 MS5002E поставляется на единой раме (основании), с габаритными размерами ДхШ, в мм: 7000х3000, масса блока 50 тонн. Двигатель используются на нефтепромысловых насосных установках высокого давления, в составе газоперекачивающего агрегата ГПА. Газовая турбина Т32 MS5002E массовая и универсальная, что наделяет турбоагрегат высокой надежностью, и модульной конструкцией, гибкостью в применении, это чрезвычайно высокий уровень надежности (Reliability) более 99% при более чем 50 миллионах часов. Коэффициент технической готовности (Availability) до 96%. В настоящее время с 1957 года отгружено около 3200 установок семейства FRAME-5 для энергетического сектора. Турбина имеет высокий КПД (тепло + электричество) до 85%. Капитальный ремонт турбины Frame-5 наступает через 48000 часов, полный ресурс до 300 000 часов наработки.

Газовая турбина Т32 MS5002E двухвальная, с двухопорным ротором, степень сжатия – 17. Газогенератор включает 11-ступенчатый компрессор с поворотным входным направляющим аппаратом – ВНА (VIGV), встроенную с 6 жаровыми трубами камер сгорания и приводящую компрессор двухступенчатую газовую турбину с охлаждаемыми направляющими и неохлаждаемыми рабочими лопатками. Топливо сжигается в выносных 6 кольцевых камерах сгорания (Can-Annular) с 5 горелками в каждой камере. Силовая турбина двухступенчатая, снабжена регулируемым сопловым аппаратом - РСА. Т32 MS5002E оснащена системой DLN-2, это передовая технология сухого подавления выбросов для обеспечения низкого уровня вредных веществ (NOx, CO) даже при частичной нагрузке. Конструкция турбины обеспечивает возможность работы на различных видах топлива, включая природный газ, жидкое топливо (дизельное, сырая нефть, вязкое топливо), а также газы с низким содержанием калорий и примесями (CO₂, H₂S), что делает ее универсальным решением для различных отраслей. Частота вращения турбины низкого давления (силовой), номинальная 5700 об/мин. Отбор мощности идет с вала силовой турбины (вторая ступень турбины), который находится в задней части двигателя и вращается независимо от газогенератора. Скорость вращения вала силовой турбины может меняться в широком диапазоне (переменная скорость), в зависимости от нагрузки.
