SGT600 газоперекачивающий агрегат

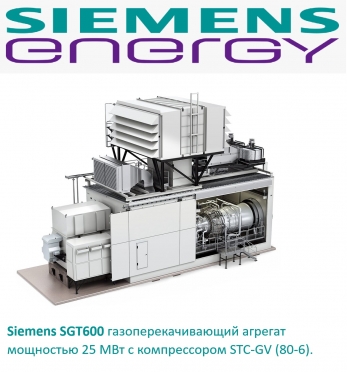

ГПА или газоперекачивающий агрегат мощностью 25 МВт представляет собой газокомпрессорную станцию на базе ГТУ Siemens SGT600 и компрессора STC-GV (80-6). Центробежный газовый компрессор Siemens STC-GV (80-6) в составе ГПА предназначен для работы на магистральном газопроводе, сжимаемая среда – транспортируемый природный газ. Газотурбинная компрессорная станция Siemens SGT600 с центробежным компрессором, предназначена эксплуатации как газовый двигатель в составе линейных компрессорных станций магистральных газопроводов газоперекачивающих агрегатов ГПА, и для компримирования природного газа, поступающего на компрессорную станцию по газопроводу, и транспортировки природного газа по магистральному газопроводу. ГПА используют двухвальную газовую турбину SGT600 (первоначальное название GT10A) ГТУ для привода насосов и компрессоров хорошо себя зарекомендовал за счет надежности, высокого ресурса и экономической эффективности. За счет большого диапазона и высоких оборотов до 3850-7700-8000 об/мин, для привода компрессора или насоса газовой турбине не требуется редуктор. Газотурбинная установка Siemens SGT600 в действие нагнетатель природного газа – центробежный компрессор, необходимый для сжатия и транспортировки природного газа.

SGT600 Siemens газовая турбина мощностью до 25 МВт, представляет собой промышленную газовую турбину с простым незамкнутым циклом, без регенерации, которая предназначена для механического привода. Основной газотурбинный двигатель состоит из радиального входного корпуса, через который воздух поступает в 10-ступенчатый осевой компрессор, повышающий давление воздуха перед подачей в систему сгорания топлива. В состав системы сгорания топлива входят камеры сгорания с обратным потоком для смешивания, сжигания и расширения топливовоздушной смеси для привода двухвальной турбины. Отработавшие продукты сгорания выпускаются через выхлопной диффузор. Компрессор и турбокомпрессор, представляющие собой один агрегат, а также отдельный узел ротора силовой турбины опираются на радиальные и упорные подшипники, находящиеся во входном подшипниковом корпусе, а также в подшипниковых корпусах компрессорной турбины и силовой турбины. На ГТУ установлена камера сгорания с сухим подавлением оксидом азота (DLE), позволяющая работать как на газообразном, так и на жидком топливе с ультранизкими выбросами вредных веществ. Газовая турбина SGT-600 сочетает в себе надежную конструкцию ГТД с высоким КПД и низким уровнем выбросов. Вес газовой турбины в модификации ГПА составляет 60 тонн, габаритные размеры ДхШхВ в м: 11х4х4. Тепловая мощность SGT600 составляет 10300 кДж/кВт·ч. Массовый расход выхлопных газов 81 кг/с. Температура выхлопных газов 543 °C. Полный капремонт газогенератора наступает после 64000 часов, капремонт силовой турбины через 110000 часов. На основе опыта эксплуатации и с учетом модернизированной конструкции SGT-600 интервал ТО был продлен до 34000 часов, что эквивалентно четырем годам непрерывной работы. Первый цикл планово-предупредительного ТО включает 120 тыс. экв. часов, или около 15 лет эксплуатации. Газовая турбина может использовать в сухопутном мобильном варианте, стационарном и морском (плавающая электростанция, электрогенератор для буровых платформ, или главная энергетическая судовая установка). Коэффициент надежности составляет 99.5 %. Всего произведено более 360 газовых турбин серии SGT600.
