ГПА LM9000 газотурбинная компрессорная станция

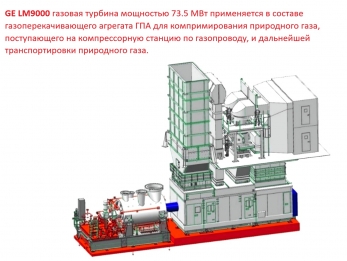

GE LM9000 газотурбинная компрессорная станция с центробежным компрессором мощностью 73.5 МВт, предназначена эксплуатации как газовый двигатель в составе линейных компрессорных станций магистральных газопроводов газоперекачивающих агрегатов ГПА. ГПА газотурбинная компрессорная станция с центробежным компрессором Pignone серии AN (мощность до 70 МВт), это интегральное решение на базе газовых турбин и компрессоров GE, предназначенная для компримирования природного газа, поступающего на компрессорную станцию по газопроводу, и транспортировки природного газа по магистральному газопроводу, на основе базового семейства газотурбинных установок типа GE LM9000 и линейки нагнетателей природного газа и осевых компрессоров, газотурбинная компрессорная станция с центробежным компрессором предназначена для линейных компрессорных станций магистральных газопроводов и главного привода дожимных компрессорных станций объектов сбора газа, компрессорных станций для подземного хранения газа.

Газотурбинная установка LM9000 разработана на основе авиадвигателя GE90-115В, используемого на самолетах Boeing-777. Мощность на валу составляет 73.5 МВт, КПД ‒ 44%. Установка состоит из двухкаскадного генератора газа, четырехступенчатого компрессора низкого давления, который приводится во вращение одноступенчатой турбиной среднего давления (ТСД), и девятиступенчатого компрессора высокого давления, вращаемого турбиной высокого давления. Малоэмиссионная камера сгорания DLE-1.5 расположена между КВД и ТВД. Четырехступенчатая силовая турбина с номинальной частотой вращения 2400-3780 об/мин сохраняет высокий КПД при изменении частоты вращения от 70 до 105%. Для согласования режимов при пусках и на малых нагрузках предусмотрена возможность сброса значительной части воздуха после КНД. Газотурбинная установка LM9000 может работать на природном газе и жидком топливе с выбросами NO не более 15 млн и СО не более 25 млн. При комбинированной выработке электроэнергии и тепла коэффициент использования тепла топлива может превышать 80%. Умеренные габариты позволяют разместить ГТУ в пэкидже длиной 13.5 м, шириной 5 м и высотой 4.5 м. Вес турбины 77 тонн. Межремонтные интервалы для LM9000 увеличены по сравнению с LM6000 и составляют между: малыми инспекциями до 12 тыс. ч; инспекциями с заменой горячих деталей до 36 тыс. ч; капитальными ремонтами до 72 тыс. ч. Конструкция пэкиджа допускает замену генератора газа или всей ГТУ (с силовой турбиной) в течение 24 ч.
