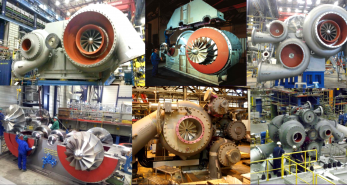

Siemens STC-GV 80-6 турбокомпрессор

Каскадный многоступенчатый интегральный газовый компрессор Siemens STC-GV 80-6, обеспечивает производительность по перекачке газа до 500000 кубометров в час при давлении 60 бар. Высокие характеристики достигаются за счет каскада из 6 последовательных турбонагнетателей, и встроенного повышающего многовального редуктора, который распределяет крутящий момент между турбокомпрессорами. Привод Siemens STC-GV 80-6 – это газовая турбина мощностью 25 МВт (SGT600). STC-GV 80-6 (Siemens Turbocompressor - Gear Compressor) — это высокоскоростной центробежный многоступенчатый компрессор, предназначенный для сжатия технологических газов в различных отраслях промышленности. Данная модель входит в линейку компрессоров STC-GV отличительной особенностью которых является наличие встроенного многовального повышающего редуктора. STC-GV турбокомпрессоры предназначены для надежного компримирования обычных, агрессивных и сильно загрязненных газов на удаленных месторождениях, морских платформах и на подводных промыслах. Многоступенчатые каскадные турбокомпрессоры применяются для перекачки сжиженного природного газа, водород, пропилена, этилена, метана, факельного газа, и прочих газов на металлургических производствах.

Ключевые элементы конструкции турбокомпрессора STC-GV 80-6 — это интегральный редуктор, в отличие от обычных центробежных компрессоров, где рабочее колесо сидит прямо на валу приводной турбины или электродвигателя, здесь стоит повышающий редуктор. Одна большая ведущая шестерня (приводимая от мотора/турбины) вращает несколько ведомых шестерен-валов (пинионов), на которых закреплены рабочие колеса турбокомпрессоров. Это позволяет каждому колесу вращаться с разной, строго оптимальной для данной ступени сжатия скоростью (20000 - 30000 об/мин). Сжимаемый газ последовательно проходит через шесть рабочих колес, установленных на отдельных пинионах. Между ступенями установлены промежуточные охладители (выносные, типа "вода-газ"). Это приближает процесс сжатия к изотермическому, что значительно снижает энергозатраты по сравнению с одноступенчатым сжатием без охлаждения. Области применения турбокомпрессора Siemens: нефтегазовая промышленность, нефтехимия, металлургия, транспорт газа.
