Автоконтейнеровоз вездеход MAN 46.680 8x8

MAN 46.680 8x8 Container Truck это специализированный крупнотоннажный автомобиль на пневмоколесном ходу с надстройкой типа «контейнеровоз». Автомобиль относится к специализированным транспортным средствам экстремальной проходимости, с главным назначением - перевозка 20 футовых контейнеров типа 1СС, 1С, 1СХ по дорогам всех категорий, по классификации I-V типа, при температуре окружающего воздуха от -60° до +50° по Цельсию. Серия MAN 46.680 8x8 Military представляет собой автомобили для тяжелых условий эксплуатации, и отличаются высокими эксплуатационными характеристиками, повышенной надежностью и выносливостью.

Автоконтейнеровоз относится к классу специальных грузовых транспортных средств, с определением моторного транспортного средства для перевозки контейнеров как по автомобильным дорогам общего пользования, так на пересеченной местности. Платформа контейнеровоза изготавливается с учетом высоких требований к грузоподъемности, универсальности (то есть возможности транспортировки разных типов контейнеров), удобства погрузо-разгрузочных операций и безопасности движения. Конструктивно платформа автомобиля-контейнеровоза, представляет собой ступенчатую опорно-ходовую сварную раму лестничного типа, которая является одновременно опорной для контейнеровоза, и ходовой для крепления к ней деталей ходовой части, двигателя и трансмиссии. Крепежные элементы с замками крепления JOST Twist Lock, установлены на поперечных балках, которые в свою очередь скреплены с рамой автомобиля посредством болтовых соединений. За счет опорно-ходовой рамы, автомобиль с загруженным контейнером имеет низкий центр тяжести, и приобретает повышенную устойчивость при движении. Автомобиль контейнеровоз, главным образом, используют для транспортировки всех типов железнодорожных, автомобильных, морских и универсальных контейнеров, в том числе и для обслуживания мультимодальных перевозок. Контейнеровозы доставляют грузы организациям и предприятиям из морских портов, железнодорожных товарных станций и аэропортов, как на местном уровне, так и в международных сообщениях. Помимо этого, контейнеровоз способен перевозить любой груз, если его можно разместить и надежно зафиксировать на платформе (вагончики, автомобили и др.). Контейнеровоз оснащен контейнеровозной площадкой для 20 футовых контейнеров различного назначения: модульные контейнеры для автономных электростанций, для коммуникационного оборудования, для компрессорного и насосного оборудования и оборудования для обслуживания скважин, контейнер цистерны, танк контейнеры, модульные дома и др.



Контейнеровозная платформа:

Транспортное средство типа автомобиль-контейнеровоз  включает в себя самодвижущееся шасси со специальным устройством в виде рамной надстройки, для погрузки контейнеров, их фиксации с дальнейшей транспортировкой и хранением. Оборудование автомобиля позволяет транспортировку на дальние расстояния контейнеров, как морских, так и железнодорожных, форм-факторов 20 футов, типа 1С и 1СХ (ГОСТ 18477) и специальных транспортных контейнеров High Cube. Контейнер с помощью погрузочного устройства устанавливается на специальную платформу машины, и крепиться замковыми фитингами крепления контейнера типа Twist Lock производства JOST, расположенными по краям платформы. Именно схема расположения крепежных элементов определяет возможности по перевозке контейнеров необходимых размеров.

Грузовая контейнерная платформа машины с размерами полезной загрузки 6.58х2.438 метра имеет специальную силовую конструкцию, которая имеет в качестве силового основания мощную раму шасси автомобиля. Данная схема использования рамы в виде главного несущего элемента называется опорно-ходовая рама или спецшасси. Единственный элемент надрамника в конструкции шасси, это поперечные балочные траверсы, на которых размещены замки крепления, и на которые опирается торцевые основания контейнеров. В качестве поперечных балок, к которым крепятся механизмы фиксации, используются мощные трубчатые профили, которые имеют болтовое соединение с рамой машины. Данная конструкция рамной контейнеровозной платформы позволяет понизить центр тяжести контейнеровоза и снизить общую массу автомобиля.

Автомобиль контейнеровоз используется для перевозки контейнеров, а контейнер - стандартизированная многооборотная тара, предназначенная для перевозки грузов автомобильным, железнодорожным, морским и воздушным транспортом и приспособленная для механизированной перегрузки с одного транспортного средства на другое. Контейнер может быть выполнен из различных материалов и иметь разнообразные формы, в том числе с различием по назначению (танк-контейнер, блок-контейнер, контейнер электростанция, контейнер-мастерская, контейнер лаборатория). На транспорте наибольшее применение получили так называемые универсальные контейнеры.

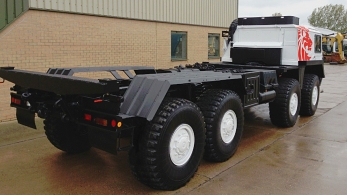

MAN SX 8x8 Rough Terrain описание конструкции несущего шасси:

Автомобильный моторизированный самоходный пневмоколесный контейнеровоз для тяжелых внедорожных работ, использует специальное шасси экстремальной проходимости серии Rough Terrain с сохранением высокой мобильности и подвижности за счет использования полного привода и специальной конструкции. Эффективность использования контейнеровоза, и его шасси зависит от совершенства конструкции машины, и заложенном конструкторами потенциале, в данном случае шасси специально разработано для перемещения в критических условиях климата и опорной дорожной поверхности с большим перепадом высот по углам диагонали 1 квадратного метра. Шасси MAN Rough Terrain имеет самую совершенную и передовую конструкцию, которая учитывает особенности контейнеровозной установки, без ущерба надежности и выносливости при эксплуатации в сложных условиях.

Тип компоновки шасси: вагонного типа, с расположением кабины водителя над передней осью, и смещенным в пределы базы двигателем, капотом которого является оперенье кабины. Внедорожный автомобильный контейнеровоз имеет шасси пневмоколесного типа, специально построенное для установки оборудования для перевозки контейнеров. Основное отличие данного спецшасси - компоновка вагонного типа с палубным размещением силового агрегата, и специальная жесткая рама, состоящая из коробчатых балок. Данная компоновка выбрана из соображения выгоды, с точки зрения эксплуатации машины как контейнеровоза. Шасси MAN Rough Terrain имеет сравнительно небольшую монтажную высоту, чем обеспечивается максимальное удобство для размещения оборудования и снижение центра масс. Низкая кабина водителя шасси имеет отличный обзор, удобство входа-выхода и преимущество в виде надежной системы подрессоривания за счет оптимального расположения. Осевой агрегат спецшасси имеет преимущество в типе и компоновке ходовой части, с рациональным размещением осей по базе. Мосты спецшасси используют механизм подрессоривания без тележечной схемы, при данной схеме приводные оси размещаются группами по концам опорной базы шасси, так достигается статическая устойчивость данного транспортного средства, а так же обеспечивается максимальные углы скрещивания мостовых балок относительно друг друга.

Двигатель на шасси смещен в пределы колесной базы, на самое выгодно расстояние с точки зрения развесовки, удобства обслуживания и защищённости. Двигатель расположен выше уровня рамы, и защищен снизу деталями ходовой части, при этом все системы обеспечения работы двигателя, расположены в верхней части автомобиля, в наименее запылённом месте, и с защитой от заливания водой. При этом силовая установка капсулирована, в простой прямоугольной форме, частично элементами оперения кабины и частично тепло- шумо- защитными бронеэкранами. Данная компоновка автошасси  резко повышает возможности эксплуатации контейнеровоза в экстремальных дорожных и климатических условиях, в том числе экстремальных. Для удобства обслуживая двигателя, кабина откидываться с помощью гидроподъемника. В пределах колёсной базы расположены инструментальные ящики большого объема, для размещения тросов, пульта управления эвакуационными лебёдками, запасные части и инструмент. Дополнительные емкости смонтированы в кабине внутри, и за кабиной, в дополнительных инструментальных ящиках.

Силовая несущая конструкция, в виде рама шасси автоконтейнеровоза MAN, определяет возможности машины в перевозке тяжелых контейнеров. На спецшасси применена мощная и надежная силовая опорно-несущая конструкция, коробчато-балочного типа. Конструкция рамы, это первый признак совершенной машины, которая допускает заявленные характеристики грузоподъемности и проходимости в течение всего срока службы машины. Для этого, на шасси автоконтейнеровоза применена нетрадиционная рамная конструкция, с использованием двух продольных балочных лонжеронов замкнутого П-образного (или коробчатого) профиля. Рама изготовлена из цельного стального листа, с высоким пределом текучести, путем сворачивания его, с последующей завальцовкой и образованием закрытой петли, с конечной сваркой концов для герметизации. Профиль рамы прямоугольный, прямой, с минимальным количеством сварных соединений и стыков. При этом рама полностью герметичная, с закачанным газом внутри для контроля целостности и датчиком манометром для выдачи информации о давлении внутри, и как следствие получение информации о целостности рамной конструкции. Материал рамы - специальный сверхвысокопрочный и эластичный сплав с большим пределом текучести.

Размеры каждой секции рамы: толщина листа 10 мм, что соответствует эффективной стенке за счет прямоугольного сдвоенного профиля каждой секции рамной балки в 20 мм. При этом общая жесткость рамы выше в 30 раз по сравнению с обычным С-образным профилем. Полка лонжерона образована 10 мм листом без сварного ответвления от рамы с полкой 114 мм. Высота лонжерона 334 мм. Расстояние между лонжеронами рамы максимально широкое - 900 мм. Траверсы рамы, соединяющие две рамные балки трубчатые, приваренные. Общее количество силовых поперечин 10 штук. С обеих сторон раму соединяют мощные приваренные силовые поперечины, допускающие нагрузку на буксировочное устройство до 600 тонн. На случай эвакуации и буксировки автомобиль оснащен мощными петлями и пальцевыми муфтами с нагрузкой 4х25 + 1х30 тонн спереди, и 4х25 тонн сзади, включая специальные эвакуационные муфты STANAG 4478E Recovery Eyes для быстрой и безопасной эвакуации контейнеровоза в режиме частичной полупогрузки, и тягово-сцепные приборы ТСУ Rockinger с допустимой нагрузкой 100 тонн. Передний бампер, изготовленный из 8 мм стали, имеет лыжеобразную форму, для скользящего преодоления препятствий. Функцию заднего противоподкатного бампера выполняет буксирная штанга типа «водило».

Светотехническое оборудование автомобиля спереди, сзади и крыши кабины оснащено защитными решетками. На раме в пределах колесной базы смонтирован двигатель с гидропередачей, агрегаты трансмиссии, подвески колес, устройства ТСУ, рулевое управление, кабина, лебедки с гидроприводом, и другое оборудование. Для монтажа оборудования и надстроек, на раме предусмотрены посадочные места с площадками опор. Крепление подвески колёс к раме осуществляться к приваренным на заводе специальным кронштейнам. Рама машины и оборудования защищено специальной устойчивой к повреждениям мастикой. Электрооборудование автомобиля имеет водозащищенную изоляцию с использованием специальных разъемов. Днище шасси, в наиболее уязвимых местах, защищено броневой защитой.



Энергетическая установка:

Шасси оснащено мощной силовой установкой привода колес. Для обеспечения высокой подвижности, и привода гидравлической эвакуационной лебедки, используется высокомощный двигатель производства MTU Friedrichshafen GmbH. Высокая мощность позволяет шасси производить горизонтальное движение в составе полной массы (с буксировкой прицепа) по тяжелому бездорожью. Двигатель индустриального стандарта, с эмиссией выхлопных газов по стандарту Tier, отличается высокой мощностью и надежностью, и допускает режим постоянной эксплуатации с номинальной мощностью равной 90%, от максимальной. Двигатель применен от тяжелых гусеничных тракторов, что сказывается положительно на надёжности транспортной системы в целом. Двигатель имеет следующие преимущества: отсутствие электронных систем управления., прямой выпуск и выпуск., открытую вентиляцию картера., мягкая работа благодаря использованию форкамерному впрыску., способность работы на любых сортах топлива и на сернистом дизтопливе., высокая эластичность и преемственность дизеля., высокий ресурс в 1 млн километров и высочайшая надежность.

Моторная установка включает в себя двигатель производства MTU серии 6V833, систему впуска и выпуска, систему жидкостного охлаждения двигателя с гидроприводом вентиляторов, масляную систему двигателя с выносным масляным картером и топливную систему подачи. Двигатель по циклическому типу, относится к 4-х тактным, блок двигателя шестицилиндровый с уравновешивающими валами и V-образной компоновкой цилиндров с углом развала цилиндров 90 градусов. Система распределения с нижним расположением валов, толкающими штангами и четырех клапанной головкой. Рабочий объем цилиндров двигателя составляет 22,5 литра. Мощность двигателя составляет 680 л.с. или 500 кВт. Двигатель компактного размера, изготовлен из высокопрочного серого чугуна методом единой отливки, с чугунными 4-х клапанными индивидуальными головками цилиндров. На двигателе применён газотурбинный наддув с помощью двух центробежных нагнетателей Garrett, с использованием агрегатов наддува в виде приводных турбин, с приводным телом в виде отработанных газов, с индивидуальными аппаратами на каждый блок цилиндров. Двигатель MTU 6V833 многотопливный, с воспламенением от сжатия, работает на дизельном топливе, авиационном керосине JP-4 и СТ-1, бензине и их смесей. Что позволяет эксплуатировать шасси, при критических температурах используя незамерзающее топливо в качестве присадки к дизельному топливу. Впрыск топлива в двигатель вихрекамерный, с использованием механического многоплунжерного рядного топливного насоса высокого давления Bosch. В форкамеру каждого цилиндра вставлена свеча зажигания мощностью 6 кВт для прогрева воздуха в зимнее время.

Двигатель оснащен мощной системой охлаждения, с объемом жидкости в радиаторах и рубашке охлаждения мотора 150 литров. Двигатель оснащен гидравлической системой привода вентиляторов охлаждения, и электронной системой перепуска ОЖ по малому и большому кругу, что дает возможность эксплуатировать контейнеровоз в режиме полной нагрузки на экстремально низких скоростях движения. Для привода вентиляторов мотор оснащен встроенным высокопроизводительным гидронасосом. В рубашку охлаждения встроен механизм подогрева ОЖ работающий на жидком топливе. Система смазки мотора специальная, с сухим картером, которая допускает большие продольные и поперечные крены машины без риска масляного голодания. Использование выносного масляного картера позволят понизить высоту автомобиля, и увеличить интервалы смены масла. Система смазки включает в себя объем масла 50 литров, с учетом теплообменника типа масло-вода для принудительного охлаждения.

Система впуска воздуха в двигатель оснащена мощной многоступенчатой системой пылеулавливания, которая позволяет эксплуатацию машины не только в Северных условиях чистого воздуха, но и в сложных пылевых условиях пустынь. Первая ступень воздухоочистки обеспечивает удаление наиболее крупных частиц: вороха, листвы, насекомых. Вторая ступень обеспечивает удаление значительной доли пыли. Для этого используют мульти циклонные очистители. Третья ступень обеспечивает окончательную очистку воздуха, используя сухие бумажные фильтры большого объема.

Электрическая система двигателя, его запуска и обслуживания включает в себя мощный 12 кВт генератор переменного тока с системой жидкостного охлаждения, инвертор 24-220 В, и аккумуляторы запуска в количестве 4 штук мощностью 190 А каждый. Мощная система электроснабжения позволяет подключать внешних потребителей и электроинструмент.



Подробно о двигателе MTU тут:



Transmatic WSK трансмиссионная гидродиапазонная передача:

Трансмиссия шасси имеет оригинальную конструкцию, с использованием шестнадцати ступенчатой коробкой передач, собранную в один силовой блок с гидротрансформатором, но разделенный физически на составные части с тандемным расположением, включая одно-дисковое сцепление и интегрированную раздаточную коробку. Подобный тип передачи принято называть гидродиапазонными. От гидромеханической эта передача отличается отсутствием автоматической системы переключения передач. Передачи в коробке переключаются водителем обычным образом с одновременным автоматическим выключением однодискового сцепления, которое отключает трансмиссию от двигателя. При трогании с места работа буксования совершается не в сцеплении, а в гидротрансформаторе. Гидротрансформатор трехколесный с блокировочным фрикционом, включаемым автоматически на определенных режимах движения для повышения топливной экономичности автомобиля. Имеется муфта свободного хода, обеспечивающая возможность буксировки автомобиля и его торможения двигателем. Система гидрообъемной передачи Zahnrad Fabrik WSK применена от тяжеловозных грузовых транспортных систем, рассчитанных на тяжелые эксплуатационные нагрузки, что вместе с мощным силовым агрегатом создает силовой приводной узел с высокой тяговой возможностью исключительной надежностью и большим ресурсом. Система Zahnrad Fabrik Transmatic WSK является гибридным видом трансмиссии, с использованием всех плюсов механических систем переключения передач, и гидромеханических автоматов.



Основные преимущества системы переключения передач Transmatic WSK установленной на шасси:

-Полный контроль оператора-водителя за переключением передач;

-Многоскоростная коробка передач имеет большой диапазон передаточных чисел;

-Увеличение крутящего момента двигателя в 3 (!) раза за счет пробуксовки ГТР;

-Устранение ударных и циркулирующих нагрузок с увеличением ресурса всей трансмиссии;

-Автоматический старт шасси на любой передачи, в том числе, при движение в уклон;

-Раскачка автошасси методом включения поочередно передачи переднего и заднего хода;

-Отсутствие пробуксовки на колесах, с плавным наращиванием крутящего момента;

-Встроенный гидродинамический не изнашиваемый тормоз высокой мощности.



К трансмиссии автоконтейнеровоза производства MAN, предъявляется главное требование - высокая проходимость, мобильность, и надёжность работы в сложных условиях. Это требование обусловлено необходимостью движения по сильно пересеченной местности, и проведением всех заявленных работ. Для обеспечения передачи мощности двигателя на колеса шасси, в составе сборочных единиц трансмиссии входит гидродинамическая передача в виде гидротрансформатора WSK400-Getriebe, которая используется как полуавтоматическая диапазонная передача, в последовательной сборке: гидротрансформатор, разделительное сцепление, механическая коробка передач. Агрегатные узлы: двигатель + ГТР и коробка переключения передач + РК соединены дополнительной карданной передачей. Механизм WSK обеспечивает увеличение крутящего момента без разрыва потока мощности в среднем в три раза. И устраняет циркулирующие потоки мощности, возникающие в многоосных полноприводных шасси. Дополнительно такая трансмиссия имеет повышенную живучесть в условиях бездорожья и устраняет ошибки водителя при переключении передач, предохраняя всю трансмиссионную передачу от перегрузок. Система передачи крутящего момента от двигателя на ведущие колеса автомобиля-шасси механическая, выполнена по приводной схеме Full Time 8WD 8х8 с постоянным приводом на четыре колёсных моста и восемь колес автомобиля, с принудительной 100% блокировкой всех межколесных и межосевых дифференциалов в приводах машины. Блокировка дифференциалов использует безопасный алгоритм с последовательным включением механизма блокировки, начиная с раздаточной коробки, распределительного редуктора привода четвертого моста, межколесных мостов задней секции шасси и с конечным включением режима блокировки в управляемых мостах. Тип передачи: с центральным расположением открытой карданной передачи, с применением центрального раздаточного устройства - раздаточной коробки РК. Количество карданных валов 4.

Турботрансформатор, используемый в системе ZF Transmatic WSK 400, с принудительным охлаждением в теплообменных радиаторах двигателя, и с автоматическим бесступенчатым изменением крутящего момента от 1:1 до 1:3, по типу одноступенчатый, трехколесный с функцией блокировки. В передней части механизма, встроен гидродинамический тормоз замедлитель-ретардер мощностью 400 кВт. ГТР - устройство, служащее для передачи и преобразования крутящего момента от ДВС к коробке передач, и позволяющее бесступенчато изменять крутящий момент и частоту вращения, передаваемые на ведомые валы, путем преобразования механической энергии и крутящего момента ДВС в энергию гидравлического потока жидкости, посредством насосного колеса ГТР и передачи энергии гидравлического потока на колесо турбины ГТР. Колесо реактора направляет поток жидкости, все еще обладающей остаточной энергией (тем больше, чем выше разница вращения насосного и турбинного колеса) с турбины снова на насосное колесо заставляя вращаться последнее быстрее, тем самым увеличивая крутящий момент.

Коробка переключения передач по типу трехвальная, механическая синхронизированная, многоступенчатая марки Zahnrad Fabrik Ecosplit Getriebe 16S-290A с 16 передачами переднего хода и 2 передачами заднего хода. Коробка передач с делителем и демультипликатором состоит из основной четырехступенчатой коробки, переднего делителя и заднего дополнительного планетарного редуктора. Переключение скоростями производиться ручкой переключения передач, с использованием включения делителя по Н-образной схеме, и демультипликатора с помощью тумблера на кулисе. Диапазон передаточных чисел КПП от 11.74 до 0.87. Раздаточная коробка с несимметричной раздачей момента между осями, встроенная в трансмиссионный моноблок. Тип РК механический, производства ZF A800/3D, с одноступенчатым планетарным рядом и с дифференциальным приводом распределением крутящего момента между осями, с блокировкой дифференциала по требованию. Передаточное число входящего и исходящего крутящего момента 1:1,02. Распределение момента между передними и задними осями 1:1,78. Для предотвращения перегрева, масло коробки переключения передач охлаждается в теплообменных радиаторах по принципу «масло-воздух».

Подробно о системе гидропередачи используемой на шасси WSK тут:



Ходовая часть и колесные мосты:

Внедорожный контейнеровоз на шасси MAN SX 8x8, используется на сильно пересечённой местности, по лесным дорогам, в горных условиях, с использованием системы постоянного полного привода колес 8WD Full Time 8х8, с полностью блокируемыми дифференциалами осей и колес. Блокировка дифференциалов контейнеровоза, при необходимости может быть включена для избегания независимого вращения восьми колес. При блокировке на каждое колеса передаться пропорциональный момент, и колеса начинают вращаться синхронно. Многоосное колесное шасси, имеет трансмиссию полноприводного автомобиля по мостовой схеме, т.е. с использованием одной раздаточной коробки с центральным расположением, которая обеспечивает распределение мощности двигателя между четырьмя мостами с помощью центральной карданной передачи. Передача мощности нескольким мостам осуществляется за счет проходных мостов второй и третьей оси, последовательно от одного моста к другому. В качестве колёсных приводных мостов, выступают механизмы, связывающие левые и правые колеса, находящиеся на одной оси между собой, и обеспечивающие передачу момента непосредственно на колеса. На автомобиле MAN 8x8 устанавливаются четыре ведущих приводных моста - первый управляемый и ведущий, третий и четвертый только ведущие.

Главная особенность внедорожного шасси, это использование рычажно-пружиной подвески, где в качестве упругих элементов подвески применены стальные винтовые цилиндрические пружины, с прогрессивной характеристикой, спаренных с гидравлическими стойками, совмещенные с амортизаторами двух стороннего действия KONI. Использование длинноходной подвески колес на основе пружин является следствием мощной не скручивающейся рамы автомобиля. Для компенсации кручения жесткой рамы, введена оригинальная ходовая часть, допускающая огромный ход колеса в 510 мм, что особенно важно при пересечении холмистой местности, с постоянным контактом колеса с опорной поверхностью, и как следствие с постоянным тяговым усилием на всех колесах при пересечении дорожных неровностей. Все колёсные мосты имеют индивидуальную подвеску колес и реактивные направляющие штанги, не связывающие расположенные рядом мосты в балансиры. Что резко улучшает проходимость машины на тяжелом бездорожье.

На шасси вездехода используются пружины с диаметром прутка пружины 36 мм, длина без полезной нагрузки 510 мм, диаметр 220 мм. Пружины вынесены за пределы рамы, на максимальное близкое расстояние к колесу. Там же расположены длинноходные гидравлические амортизаторы KONI двухстороннего действия и гидравлические стойки. Диаметр трубы амортизатора и гидравлической стойки 98 мм, длина 830 мм. Каждая ось моста имеет по две пружины и по два амортизатора. Подвеска колес выполнена без стабилизаторов поперечной устойчивости, что позволило увеличить угол артикуляции мостов до 20°. Передаточное число главной передачи ГП 5,92:1, в том числе бортовой коэффициент планетарной передачи 3,947:1. Для выравнивания давления внутри картера мостов в верхней части картера установлены предохранительные клапаны - сапуны. Шланги вентиляции картера выведены выше уровня рамы. Толкающие усилия мостов и реактивный момент передаются на раму через нижние реактивные штанги, и верхние А-образные рычаги.

Мосты шасси с управляемыми колесами обеспечивают изменение направления движения контейнеровоза. В ведущих мостах шасси размещена главная передача, дифференциал и другие детали трансмиссии, которые передают мощность ведущим колесам. Мосты шасси с управляемыми колесами должны обеспечивать стабилизации колес, легкость управления и хорошую маневренность машины, с получением максимально возможных углов поворота колес. В состав мостов входят балки, шкворни, поворотные кулаки, подшипники и ступицы колес. Главная передача, дифференциал и полуоси относятся к трансмиссии, но оставляют конструктивную часть моста. На спецшасси использованы приводные колёсные мосты специальные, для особо тяжёлых условий, с трубчатым профилем, цельнолитые, с центральной болтовой вставкой для крепления редуктора. Первый колесный мост ZF-Steyr VA7-0950-M7, второй мост ZF-Steyr VAD7-0950-M5, третий мост MAN HD7-0880-M5 и четвёртый мост MAN H7-0880-M7 серии мостов для особо тяжелых условий ZF-MAN HD Heavy Duty. Колёсные приводные мосты, используемые на шасси усиленные, с высокой допустимой нагрузкой и выполнены с большой степенью унификации между собой. Несущая способность первого моста при ограничении скорости 50 км/ч составляет 14000 кг, на всех скоростях движения до 10000 кг. Мосты кормовой секции тяжеловоза допускают несущую способность мостов при ограничении скорости 50 км/ч 33000 кг, на всех скоростях движения до 26000 кг.

Колёсные приводные мосты автомобиля с полным приводом, состоят из стальной пустотелой прямой балки, круглого профиля, на первых двух которых, при помощи шкворней шарнирно установлены две поворотные цапфы с расточенными отверстиями для установки шкворней. На поворотных цапфах установлены ступицы с тормозными барабанами. Привод колес: двойной карданный шарнир. Внутри балок мостов расположены механизмы привода колес: главная передача с приводом дифференциала, полуоси, планетарные бортовые редукторы. В приводах колес всех трех мостов, внутри ступицы установлены дополнительные планетарные (или колесные) понижающие редукторы, предназначенные для увеличения тягового усилия на колесах. Конструкция планетарных механизмов второй колесной передачи, представляет собой дополнительный колесный картер, к которому крепиться диск колеса. Внутри ступицы установлена солнечная шестерная связанной с полуосью, короной шестерней, которая жестко крепиться к внешнему корпусу ступицы и соответственно к колесу, а так же механизма редукции в виде шести шестерёнчатых сателлитов вращающихся на опорных роликах.

Для передачи усилия от рулевого колеса к передним колесам, шасси имеет двух поточную передачу усилия с помощью системы гидроусиления, и гидравлической подачи давления масла в гидроцилиндр привода поворота. Рулевое устройство производства ZF DC 8098 Orbital типа «гайка на циркулирующих шариках - рейка - сектор» обеспечивает максимальный крутящий момент на валах сошек 1200 Нм. Рулевое управление состоит из исполнительного рулевого механизма, с одновременной подачей усилия на две рулевые штанги, одна на привод передних осей, посредством горизонтального маятникового рычага, расположенного за первым мостом, соединяющий рулевыми тягами поворотные цапфы, вторая штанга синхронно передает момент вращения на вертикальный маятниковый рычаг. Вертикальный маятниковый рычаг в свою очередь имеет дополнительный гидроцилиндр для обеспечения необходимого усиления, с воздействием на продольную рулевую тягу, которая в свою очередь крепиться к маятнику, с аналогичным набором агрегатов передней оси. На рулевых сошках передней и второй оси встроены демпферы. Система рулевого управления компактна, имеет верхнее расположение и полностью защищена на бездорожье. Система управления колёсами, оснащена резервной гидравлической системой, с приводом гидронасоса установленного на вторичном валу КПП, которая срабатывает при остановке двигателя или поломке основного гидравлического насоса рулевой системы.



Тормозная система:

Тормозные характеристики тяжелого контейнеровоза, соответствуют назначению, и мощностным характеристикам приводной установки и полной массе автомобиля. Грузовой автомобиль оснащен мощной и эффективной многоступенчатой системой торможения колес. Главным оборудованием системы торможения, которая обеспечивает полную остановку машины, являются колодочные тормоза барабанного типа, увеличенного диаметра в количестве 8 штук, по одному на каждое колесо производства Wabco, с размерами тормозного барабана 420х180 мм. Помимо главной тормозной системы, в конструкции установлен стояночный тормоз, и вспомогательные тормозные механизмы. Привод тормозов на четыре оси двухконтурный, пневматический с антиблокировочной системой ABS. Тормозные механизмы оборудованы системой автоматического регулирования MAN Wabco S-cam. Тормозные энергоаккумуляторы установлены на двух осях. Объем воздушных ресиверов шасси суммарный 360 литров. Система осушения пневмосистемы с использованием автоматической подачи изопропилового спирта, и системы воздушной подготовки Wabco.

Автомобиль для тяжелых работ, дополнительно имеет встроенный эффективный замедляющий механизм: гидродинамический не изнашиваемый лопастной замедлитель, мощностью 400 кВт, и моторный компрессионный тормоз двигателя мощностью 500 кВт. Высокая суммарная мощность системы торможения, позволяет эффективно останавливать и подтормаживать автомобиль, в том числе, на длинных перегонах и склонах в горных и карьерных условиях, без износа механизмов. Дополнительно выведены тормозные 2 линии подключения прицепов. Тормозная система имеет встроенный механизм Hill Holding - для удержания сортиментовоза на уклонах, с возможностью безопасного старта и продолжения движения.



Шины и диски:

Подбор типа шин, размерности и дисков для вездехода MAN Rough Terrain является типовым заданием, под конечные требования заказчика предлагается выбор колес максимально учитывающие место работы машины. Ошиновка автомобиля контейнеровоза строго односкатная, с использованием шин с однорядным расположением. Мощные мосты и специальная конструкция машины позволяет использовать крупногабаритные шины, в том числе пониженного давления производства Michelin и Trelleborg с назначением: сельское хозяйство, лес, горные условия, грязь, снег, смешанное бездорожье. Для движенья по смешанным дорогам, а так же в качестве универсальных шин в дорожном габарите, используются шины размерностью 16.00 R20 производства Michelin XZL. Шина имеет наружный диаметр 1430 мм, и ширину опорной поверхности в нормальном состоянии 480 мм, и 550 мм при понижении давления. Максимальная проходимость шасси достигается за счет применения специальных шин размерностью 24 R21. Ширина профиля под нагрузкой шины составляет 700 мм, диаметр 1430 мм. Штатные колесные диски стальные, составные разборные, размерностью Lemmerz 10.00 V-20 серии HD с допустимой нагрузкой 10 тонн. В качестве опции предлагаться как стальные сварные цельные диски, так и разборные составные производства Lemmerz и Kronprinz. Доступны комплектации шасси на бездисковых колесах типа TRILEX, с сегментированными ободами. Это позволяет увеличить количество запасных шин без использования дисков.

Количество колес шасси 8+1. Запасное колесо смонтировано на правой (по ходу движения) стороне кабины, в верхней части. Подъем и опускание колеса осуществляется встроенной крановой траверсой с лебедкой.

Используемые шины имеют возможностью регулирования давления дистанционно в пределах от 2 до 8 bar. Контейнеровоз для повышения проходимости оснащен автоматической системой контроля и изменения давления в шинах, что позволяет автоматизировать подкачку шин, с возможностью адаптации покрышки к дорожным условиям, и нейтрализации прокола. Система управляет за подачу давления в каждое колесо индивидуально, используются телеметрический блок контроля и управления установленный в кабине водителя. Шиноподкачивающе устройство с электронным управлением и контролем, использует штатные ресиверы увеличенного объема для подкачки шин. Для увеличения тягового усилия, а так же для старта с места и в помощь при преодолении скользких уклонов, тягач оснащен автоматизированной песочницей, которая по требованию осуществлять дозированный выброс гранитной крошки под колеса тягача. Устройство установлено на всех осях, и имеет систему подогрева гранита для вмерзания последнего в лед.

Для защиты шин при работе в условиях каменного карьера, возможна установка защитных цепей Pewag, которые защищают резину на открытых горных разработках и в условиях металлургических производств. Так же защитные цепи позволяют резко поднять ресурс колес, защитить шину от агрессивных воздействий руды, палок, камней, и поднять коэффициент сцепления на скользких подъемах, в глубоком снегу.

Дополнительно автомобиль может иметь гусеничные ленты в количестве двух штук, смонтированы на шины задней тележки. Гусеницы имеют стальную высокопрочную конструкцию, изготовленную из 30 мм стального прутка из специальной стали, легированной бором, которая подвергается термообработке для получения максимальной твердости и ударной вязкоcти. Что позволяет долговременную эксплуатацию лент со значительным снижением давления на опорную поверхность, с одновременным увеличением устойчивости трала. Выбор типа цепей, играет важную роль при заказе машины. Важен подбор гусениц под шины, с учетом эксплуатации в конкретных условиях. При заказе важно учитывать: тип тягача, ландшафт, опорная поверхность. Гусеницы могут иметь траки с повышенной площадью опорной поверхности, грунтозацепы стандартные или с увеличенным размером, с флотационными арочными траками.



Кабина водителя:

Кабина управления спецшасси, специальной конструкции, с рациональной простой формой, максимально адаптивной для эксплуатации в сложных условиях. Кабина изготовлена из алюминиевого сплава для вагонной компоновки, штампованного типа, облегчённая. Кабина специального исполнения, закрытого типа, трёхместная. Кабина низкая, с одной ступенькой. Кабина расположена над передней осью, впереди МТО. Ветровое стекло кабины разделено на две равные взаимозаменяемые части. Стекло плоское, встроено в кабину посредством уплотнителя. Ветровое стекло двухслойное, оснащено электрическими нитями подогрева. Боковые стекла кабины двухслойные, с электрическим подогревом. Кабина водителя комфортабельного типа, с креслами ISRI, оснащёнными пневматическим подвесом, и регулировками для адаптации к водителю. Рулевое колесо регулируемое. Кабина имеет в составе оборудования полный набор механических приборов для контроля работы машины, а так же электронно-диагностическое оборудование. Для наблюдения за не просматриваемыми зонами, шасси оснащено видеокамерами обзора. Кабина оснащена спальным местом.

В кресла водителя и пассажиров встроена система обогрева. Отопление кабины осуществляется как охлаждающей жидкостью двигателя (масла), так и двумя автономными отопителями Webasto, работа которых основана на нагреве воздуха путем сгорания дизельного топлива. Дополнительно в комплектацию входит система кондиционирования воздуха. Для предотвращения сильного нагрева кабины в жаркое время года и переохлаждения зимой, а также для уменьшения шума при работе двигателя и других агрегатов кабина оборудована шумо-и термоизоляцией. Установлен эвакуационный люк в крыше диаметром 800 мм. Крепление кабины к раме полужесткое, с использованием резиновых сайлентблоков. Для ежедневного обслуживания кабина оснащена многочисленными люками доступа к двигателю, и откидной фронтальной панелью. В верхней части кабины имеется технологические отверстия для подачи воздуха к двигателю для охлаждения и впуска. Светотехническое оборудование включает в себя основной свет фар, расположенных за бампером, а так же специальные мощные прожекторы, работающие на светодиодах LED. С передней части машина имеет 8 дополнительных прожекторов, по 2 с каждого борта, и на контейнеровозной надстройке.

Кабина оснащена по периметру замками и лямками для установки тента в целях защиты, а так же для проведения ремонта кабины или моторно-трансмиссионного отделения, с функцией создания микроклимата встроенными системами обогрева.



Стандартное оборудование шасси MAN SX с колёсной формулой 8х8:

Для обеспечения безопасности и гарантированной работы в экстремальных зимних условиях, грузовик оснащен системами поддержания оптимальной температуры, как кабины водителя, так и всех важных узлов и агрегатов машины. В конструкции машины использованы стали и сплавы устойчивые не только к холоду, но и резкому перепаду температуры. Внедорожный автомобиль может выполнять все функции по перемещению шасси и выполнению рабочих операций при температуре -60 градусов Цельсия. Это касается и шлангов, и масел и прочих жидкостей. Тормозная система, помимо блока воздушной подготовки WABCO имеет автоматизированный впрыск в систему торможения изопропилового спирта. Все стекла шасси сдвоенные, с системами электрического подогрева. Зеркала заднего вида с наружи, тоже имеют подогрев. Кабина водителя утеплённая, с наличием двух дополнительных автономных систем отопления с помощью топливных систем отопления типа фен компании Webasto. Дополнительно кабина обогревается масляными радиаторами двигателя. Автономные системы обогрева имеют собственный бачок топлива для гарантированного запуска и последующей работы. Аккумуляторный ящик имеет в составе 4 батареи мощностью 190 Ач.

Двигатель шасси имеет герметичное капсулированное исполнение, с собственной внешней и внутренней системой обогрева. Внешняя система представляет собой фен Webasto, используемый для внешнего обогрева мотора и облегчения проведения ремонтных и обслуживающих работ. Внутренняя система обогрева использует впрыск эфира и электрофакельную систему нагрева впускного коллектора и цилиндров для обеспечения легкого запуска совмещённую со свечами накаливания установленные в камере сгорания каждого цилиндра.

Шасси пневмоколесное имеет встроенную тягово-эвакуационную тросовую лебедку, с гидравлическим приводом производства Rotzler Treibmatic TR 080/3 с тягой 20 тонн. Диаметр троса 16 мм. Лебедка имеет сверхкомпактное расположение посередине рамы, с выводами троса во все стороны и постоянной тягой на всех витках. Лебедка используется как вспомогательное тяговое устройство, для подтягивания техники, и как эвакуационная, для самовытаскивания. Так же лебедка используется при крановых и такелажных операциях. Встроенная лебедка значительно повышает внедорожные возможности автоконтейнеровоза, по преодолению сложной сильнопересеченной местности.

Шасси грузового автомобиля оснащено тяговым устройством ТСУ, марки Rockinger RO56E с допустимой нагрузкой в 100 тонн. Использование мощных буксирных устройств вызвано спецификой автошасси в использовании его как тяжелый тягач и даже балластных тягач, что позволяет машине работать в качестве подталкивающего или лидирующего тягача поездного состава. При необходимости в пустые места шкворня Rockinger RO56E, могут устанавливаться амортизирующие тарельчатые буфера, для подталкивающих работ, или толкания подвижного состава. В состав оборудования дополнительно включена стальная балка дышло для тяговых и эвакуационных работ, расположена попрек тягача под задним бампером грузового автомобиля. В комплектацию шасси так же входят буксирные и эвакуационные тросы.
