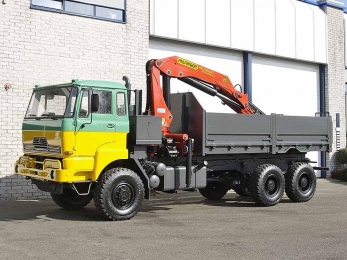

Самопогрузчик КМУ Palfinger на шасси DAF 6x6

73.742683.2406
Гидроманипулятор бортовой купить
Купить бортовой с краном DAF манипулятор продажа Кран гидроманипулятор купить

Технические характеристики

  • Снаряженный вес

    12 тн

  • Производитель

    DAF

  • Грузоподъемность

    22 тн

  • Шасси

    г/п кму гмп 6 тн

Грузовик, оснащённый мощным гидрокраном способен на выполнение огромного количества рабочих операций. А внедорожное шасси, еще и повышает область эксплуатации транспортного средства. Как результат, бортовой грузовой полноприводный автомобиль DAF TREKKER серии 2300 с трехмостовой передачей 6x6 оснащённый гидроманипулятором Palfinger 23500A Performance, может осуществлять доставку груза массой 22 тонны, с возможностью самопогрузки и саморазгрузки. При этом, встроенный за кабиной крановый манипулятор позволяет использовать автомобиль как автокран, а также с помощью дополнительной навески выполнять ряд специфических производственных функций. Это бурение с помощью гидравлической навесной бурильной машины, или более мощного лафета анкерного и ударного бурения. Гидроманипулятор оснащаться различными манипуляторами, для паллет, шинный манипулятор, высотная люлька для подъема персонала на высоту, грейферные экскаваторы и обратные экскаваторные лопаты. Кран-гидроманипулятор Palfinger 23500 A Performance имеет стреловую сплошную конструкцию, с коленчатой схемой складывания в зоне парковки. Секции стрелы обеспечивает вылет в длину до 8 метров. Максимальная грузоподъемность составляет 6100 кг на вылете 3.5 метра. Максимальный грузовой момент составляет 23 т/м.



Автомобильное шасси носитель бортовой надстройки и гидравлического манипулятора производства DAF имеет усиленную конструкцию транспортного самоходного механизма, рассчитанную на эксплуатацию с полной нагрузкой в тяжелых условиях пересечённой местности. Шасси обладает полезной грузоподъемностью 22 тонны. Привод колёс внедорожного крана-манипуляторного шасси по осевой формуле с приводом на все три колёсных моста и шесть колёс автомобиля. Колеса грузовика имеют односкатное расположение с использованием крупногабаритных шин с агрессивным протектором. Грузовик имеет силовой агрегат тракторного типа мощностью 300 сил, который подает момент на ступенчатую гидромеханическую коробку смены передач с системой трансформации момента ZF Transmatic WSK 400. Для самоэвакуации вездехода, в составе автомобиля входит тросовая гидравлическая эвакуационная лебедка.

Подробные характеристики

Грузовая бортовая платформа с гидроманипулятором

Назначение самопогрузочной платформы: бортовой платформой с гидроманипулятором называют тип грузового транспортного средства, конструктивно объединенное с открытым бортовым кузовом и краном-манипулятором как единое целое, используемое в качестве универсального кузова для перевозки грузов.

Тип грузовой платформы
бортовая
Откидные борта
по два на каждый борт и один сзади

Габаритные размеры кузова ДхШхВ, мм

5000х2400х1500
Производитель кузова
KH-Kipper
Пол платформы
бакелитовая платформа
Материал рамы платформы
сталь Hardox 450
Манипулятор Palfinger 23500A Performance
Тип

гидравлический телескопический кран Z-образной шарнирной конструкции.

Количество секций стрелы
2 + 2 телескопа
Вылет стрелы, м 8
Грузоподъемность на минимальном вылете, тн/м 6.1/3.5
Грузоподъемность на максимальном вылете, тн/м 2.8/8
Промежуточная грузоподъемность, тн/м 5000/4.5 - 3600/6,2
Углы артикуляции стрелы -70° до +45°
Ротация установки, об/мин 4
Опорный контур опор, мм 5600
Привод гидравлического оборудования от двигателя шасси
Управление нижний пост, дистанционное управление
Характеристики проходимости

Угол въезда

36°

Угол съезда 35°

Угол бокового опрокидывания

40°

Преодолеваемое водное препятствие с ходу, м

1

Максимально преодолеваемый уклон

60%

Преодолеваемая стена, см

45

Преодолеваемый ров, см

50

DAF TREKKER 2300 6x6 автомобильное шасси

Тип колёсного шасси: специальное колесное полноприводное внедорожное шасси экстремальной проходимости разработанное под установку бортового оборудования, и выполнении тяговых и буксировочных работ в экстремальных условиях пересечённой местности. Шасси с усиленной конструкцией серии Heavy Duty для тяжелых условий эксплуатации, с возможностью сцепки с техникой прицепного и полуприцепного типа. Шасси имеет специальную раму и колёсные мосты, рассчитанные на крупногабаритные шины высокой грузоподъемности.

Тип

Колесное самоходное моторизированное шасси

Компоновка шасси

Безкапотная, с расположением двигателя под кабиной

Габаритные размеры шасси ДхШхВ, мм

8000х2500х3300
Тип рамы

жесткого типа, из двух прямых продольных С-образных балок

Габаритные размеры рамы ВЛхТЛхПЛ, мм 280х6х80

Лонжерон усилитель, толщина в мм

6
Расстояние между лонжеронами, мм 790
Поперечины рамы трубчатые
Сцепные и эвакуационные петли 2х25 + 1х40 тонн спереди, и 2х25 тонн сзади
Сцепная система быстрой эвакуации STANAG Recovery Eyes
Бампер стальной 5 мм

Колесная база, мм

4600+1370

Колея колес, передних/задних, мм 2066/2072

Дорожный просвет перед/зад, мм

360

Радиус разворота (от стены до стены), м 18

Масса снаряженного автомобиля, кг

12000

Масса полезной нагрузки, кг 22000

Полная масса автомобиля с грузом и 1 членом экипажа, кг

34000

Распределение нагрузки при полной массе, кг
первая пара мостов
вторая пара мостов


9000
25000

Полная масса буксируемого прицепа по всем видам дорог и местности, кг

45000
Объем топливного бака, л 400
Средний расход топлива при полной загрузке, л/100 км 38
Максимальная скорость движения, км/ч 90
Минимальная скорость в режиме максимальной мощности, км/ч 1
Максимальное тяговое усилие, тонн (коэффициент сцепления 0.7) 21
Температурный режим эксплуатации -50° до +50°, при относительной влажности воздуха до 100% при температуре до 25 °С
Дорожные условия Зимник, грунтовые дороги, лесовозные направления V категории с превышением над уровнем моря до 4500 м
СИЛОВАЯ УСТАНОВКА

Тип двигателя: для поступательного движения и обслуживания систем шасси включая гидравлического оборудования используется промышленный двигатель внутреннего сгорания, работающий на дизельном топливе, и его смесей с бензином и керосином. Двигатель специальный жидкостно-масляного охлаждения, с газотурбонаддувом и промежуточным охладителем нагнетаемого воздуха.

Производитель

DAF
Серия DHS 8.25
Расположение Спереди в колесной базе под кабиной, продольно
Конструкция двигателя

внутреннего сгорания, нижневальный с верхним расположением клапанов

Объем цилиндров, л

8.25
Конструктивная форма R-образная рядная компоновка 6 цилиндров
Рабочий цикл 4 такта
Диаметр цилиндра/ход поршня, мм 118/126
Степень сжатия 15:1
Количество клапанов на цилиндр, шт 2

Номинальная мощность, л.с./об.мин

300/2400

Максимальный крутящий момент, Nm/об.мин

1100/1600

Расход топлива, грамм/kW.h/об.мин 201
Турбокомпрессор Honeywell-Garrett
Количество 1
Привод

За счет энергии отработанных газов

Охлаждение наддувочного воздуха

Теплообменным радиатором по схеме «воздух-воздух» с принудительной протяжкой воздуха

Впуск воздуха

С верху кабины, с системой фильтрации высокой производительности



Система смазки двигателя

смешанная, под давлением и разбрызгиванием с охлаждением масла в жидкостно-масляном теплообменнике

Объем масла двигателя, л

18

Охлаждение
жидкостная под давлением в радиаторах
Объем ОЖ, л 40
Топливо

смесь для зимы 60% дизельного топлива и 40% керосина, или 70% дизельного топлива и 30% бензина

Тип топливного насоса рядный механический многоплунжерный ТНВД Bosch с механическим регулятором
Тип впрыска

непосредственный в цилиндр с помощью механических форсунок

Впуск воздуха

С верху кабины, с системой фильтрации высокой производительности

Выпуск газов

вверх

Экологический стандарт (по требованию) Tier (Евро-1, 2, 3, 4)
Мощность моторного тормоза, кВт 150
Зимний старт

Подогрев топливной магистрали и фильтров с сепарацией топлива Separ, и прогрева двигателя с помощью электрофакельной системой подогрева

Отбор мощности 2 контура
1 контур с встроенным повышающим редуктором 1:2
2 контур с носка коленвала 1:1
ТРАНСМИССИЯ

Тип подачи мощности на колеса: привод по формуле колес 6х6, по типу полный постоянный привод всех колес с блокировкой всех межосевых и межколесных дифференциалов. Встроен гидродинамический тормоз замедлитель - ретардер.

Тип трансмиссионной передачи

единая система из картера гидромеханической передачи с моноблоком сцепления, КПП и РК

Гидротрансформатор Zahnrad Fabrik WSK Transmatic 400
Тип одноступенчатый, трехколесный с функцией блокировки и с использованием автоматической трансформацией момента
Расположение блока

Сблокирован с двигателем

Коэффициент трансформации ГТР, мин-мах 1:1-3:1
Охлаждение Теплообменным радиатором по схеме «масло-вода»

Коробка смены передач, марка-модель

Zahnrad Fabrik Getriebe 5S-111 GPA

Тип

механическая трехвальная, с делителем

Переключение передач

с ручным селективным переключением кулисой переключения передач

Количество передач вперед/назад

8/1

1 скорость

2 скорость

3 скорость

4 скорость

5 скорость

6 скорость

7 скорость

8 скорость

Задний ход
8,64:1

6,16:1

4,47:1

3,50:1

2,52:1

1,80:1

1,30:1

1,02:1

12,00:1
Диапазон скоростей км/ч, при 1600 об/мин (с учетом ГТР) 0.3-65
Результирующее передаточное отношение на первой передаче (с учетом ГТР) 47:1 (142:1)
Раздаточная коробка

ZF A800/3

Тип
Интегрированная планетарная, одноступенчатая
Передаточное число входящего и исходящего крутящего момента 1,02:1
Распределение момента между передним мостом и задними осями 1:3

Карданная передача

Открытого типа, количество валов 3

Трансмиссионный тормоз

встроенный в гидротрансформатор

Мощность тормоза-ретардера, кВт 400
Объем масла КПП + РК
28
PTO Power take-off (отбор мощности) количество 1
Тип ВОМ независимого типа
Привод ВОМ от двигателя
Насос Parker pump F11-39
Давление, bar 420
Производительность насоса, л/мин 78
Объем масла в гидробаке, л 150
Колесные мосты и шины

Тип ходовой части: трехосная мостовая схема привода колёс с использованием колёсных неразрезных мостов и стальной подвески с применением многолистовых рессор.

Движитель

колесный

Количество осей

3 (1+2)

Осевая формула
6x6
Тип мостовых балок

Специальные неразрезные мосты повышенной грузоподъемности с двухступенчатой разнесённой передачей с использованием бортовых планетарных редукторов центральной

Первый мост, марка/нагрузка, кг (управляемый и ведущий)

GKN SD65 W13 / 9000
Подвеска переднего моста с использованием многолистовых пластинчатых рессор и амортизаторов двух стороннего действия, со стабилизатором поперечной устойчивости

Второй-Третий мост, марка/нагрузка, кг (ведущий)

DAF FR 2699T / 26000

Подвеска задних мостов

два кормовых моста образуют балансир подвески с центральной осью качания с использованием рессор в виде опорной балки качания и нижних реактивных рычагов, плюс верхний А-образный рычаг
Передаточное число главной передачи 5,48:1
Диски Lemmerz 8,5х20 стальные, разборные с запорным кольцом
Шины Бескамерные Michelin XZL 12.00 R20
Ошиновка односкатная на передней оси, и двухскатная сзади
Количество колес 10+1
РУЛЕВОЕ УПРАВЛЕНИЕ

Марка-модель

ZF 8046
Положение рулевой колонки Левое LHD
Тип

интегральный рулевой редуктор с встроенным гидроусилителем

Угол поворота передней оси и второй
30°
Насос

шестеренчатого типа, установлен на двигателе

Давление в системе, bar 150
Тип рулевого редуктора гайка на циркулирующих шариках - рейка - сектор
Максимальный крутящий момент на валах сошек, Нм 900

Система рулевого управления компактна, имеет верхнее расположение и полностью защищена на бездорожье. Система управления колёсами, оснащена резервной гидравлической системой, с приводом от гидронасоса установленного на вторичном валу КПП, которая срабатывает при остановке двигателя или поломке основного гидравлического насоса рулевой системы.

ТОРМОЗНОЕ УПРАВЛЕНИЕ

Тип привода главной системы торможения

Пневматический, трехконтурный с распределителем тормозного усилия

Система контроля торможения Антиблокировочная система АБС, ABS
Производитель тормозов DAF-Wabco S-cam

Тип тормозного механизма

Барабанный, с колодочными тормозами

Размеры тормозного барабана, мм 420х180
Количество тормозных механизмов, шт 6
Объем воздушных ресиверов, л 160
Воздушный компрессор Knorr
Воздушный компрессор производительность, л/мин 900
Осушитель сменный патрон-фильтр и система впрыска изопропилового спирта с тормозную магистраль
Количество контуров 4
Количество внешних линий 2
Количество энергоаккумуляторов 4
Стояночный тормоз

с пружинными энергоаккумуляторами с приводом на две задние оси

Дополнительная система торможения, тип двигателем
Привод пневматический, компрессионный
Мощность торможения, кВт 150
Дополнительная система торможения, тип гидравлический замедлитель
Привод не изнашиваемый
Мощность, кВт 400
ЭЛЕКТРООБОРУДОВАНИЕ

Напряжение, В

24

Предохранители многоразовые

Генератор, В/А

28/60

Мощность, кВт 1.5
Инвертор 24-220 В

Аккумуляторная батарея, количество/емкость А/ч

4/190

Стартер, kW 6
Внешняя разводка два 7 контактных, 2 контактный, 12 контактный
кабина

Тип

Безкапотной компоновки двухместная без спального места, с повышенной теплоизоляцией

Конструкция кабины

стальная, с 4-х точечной подвеской

Ветровое стекло

стекло плоское, атермальное с электрической системой подогрева

Салон комфортабельная, рациональной конструкции с полным набором необходимого инструментального оборудования

Система климатического контроля

Автономный источник тепла Webasto и система кондиционирования воздуха

Кресло водителя ISRI с пневматической подвеской
