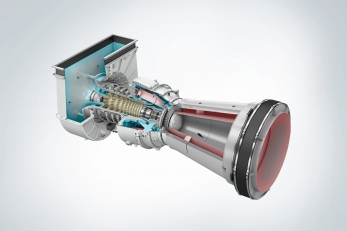

Одновальная ГТУ Siemens SGT-100

Газотурбинный двигатель привода генератора «Core Engine» или турбодвигатель Siemens SGT100 Generator Set реальной мощностью на клеймах генератора 5400 кВт, используется в качестве привода генераторов и производства комплектных модульных электростанций в контейнерном исполнении, и в качестве энергоблока для сборки парогазовых теплоэлектростанций, с возможностью генерации электричества, и горячей воды. Турбоблок SGT100 имеет одновальную конструкцию и развивает тепловую мощность 11600 кДж/кВтэ·ч с температурой газов 550 градусов, с возможностью выработки горячего пара с дожигателем. Газовая турбина работает на природный газе, жидком топливе, или работает в двухтопливном варианте. Вес установки на раме в составе газовой турбины и системы управления составляет 35 тонн. Конструкция газовой турбины Solar: промышленная одновальная, осевой компрессор 10-ступенчатый, камера сгорания кольцевая низкоэмиссионная с сухим подавлением выбросов (DLE), турбина газогенератора 2-ступенчатая, реактивная 100%, частота вращения: 17385 об/мин. Вывод вала отбора мощности со стороны компрессора с встроенным редуктором на 1500 или 1800 об/мин. Применение турбины: электроснабжение промышленных предприятий, нефтегазовых месторождений (основное применение), когенерация (ТЭЦ), пиковые и резервные электростанции. Ресурс до капитального ремонта (Major Overhaul) может достигать 48000 часов и более. КПД ГТУ составляет 30.2%.

Конструкция газовой турбины Siemens SGT100: промышленная двухвальная, осевой компрессор 10-ступенчатый, степень сжатия 15.6:1. Компрессор имеет лопатки с малым удлинением профиля (широкохордные). Поворотные лопатки направляющего аппарата компрессора, оснащенные электроприводом, облегчают пуск и предотвращают помпаж. Система переменного угла установки лопаток (VSV - Variable Stator Vanes), позволяет оптимизировать работу на частичных нагрузках и улучшить стабильность. Они также используются для регулирования подачи воздуха в систему DLE. Камера сгорания кольцевая низкоэмиссионная с сухим подавлением выбросов (DLE), состоит из 6 горелок с обратным потоком (reverse-flow). Расход воздуха 18 кг в секунду. Турбина газогенератора 2-ступенчатая, реактивная 100%. Одноступенчатая турбина образуют единый вал, установленный в стандартных гидродинамических подшипниках с самоустанавливающимися сегментами. Лопатки турбины первой ступени охлаждаемые, изготовлены из никелевых сплавов, со сложной внутренней системой каналов для прохода охлаждающего воздуха. Покрытие теплозащитное покрытие (TBC - Thermal Barrier Coating), что позволяет повышать рабочую температуру и продлевать ресурс. Сопловые аппараты (сопла) охлаждаемые. Диски изготовлены из никелевых жаропрочных сплавов. Турбина оснащена системой воздушного охлаждения (CASC - Compressor Air System for Cooling). Отбор сжатого воздуха от разных ступеней компрессора используется для эффективного охлаждения горячих частей турбины (лопаток, дисков, корпуса).
