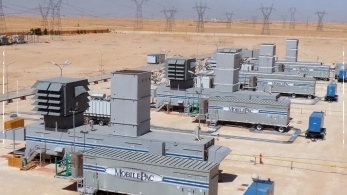

FT8 Mobilepac передвижная газотурбинная электростанция

Мобильные газотурбинные энергоустановки могут работать только в зимний период в крупных городах, где нужно компенсировать пики нагрузок. Это снизит нагрузку на городские тепловые электростанции в утренние и вечерние пики электропотребления, когда оно резко возрастает, в то время как на других электростанциях ДГК суточные колебания режимов незначительны. Оборудование электростанции Mobilepac: контейнеры силового модуля, системы автоматического управления, КВОУ. Транспортировка электрогенераторов (производства Brush Electrical Machines Ltd.) осуществлялась по железной дороге. Монтаж генераторов на платформу был выполнен непосредственно на площадке. В контейнере силового модуля установлена промышленная ГТУ МР25, в состав которой входит газогенератор GG8, силовая турбина FT8, электрогенератор BDАХ62.170ER.

В основе газогенератора GG8 – двигатель JT8D219, последняя модель семейства турбовентиляторных авиадвигателей JT8D производства Pratt & Whitney. Газогенератор GG8 представляет собой газотурбинный двигатель с осевым компрессором. Всасываемый воздух проходит через компрессор высокого и низкого давления. Затем он поступает в камеру сгорания, состоящую из девяти жаровых труб с топливными форсунками. Часть воздуха используется для горения и охлаждения стенок КС, часть – отбирается на охлаждение турбины. Горячие газы из КС проходят через одноступенчатую турбину высокого и двухступенчатую турбину низкого давления, вырабатывающих энергию для привода компрессоров. Оставшаяся часть энергии горячих газов срабатывает в свободной силовой турбине. Силовая турбина состоит из соединенного с газогенератором кольцевого переходного канала, 4-ступенчатой осевой реактивной турбины и заднего корпуса, в который входит спрямляющий аппарат и опора заднего подшипника, соединенного с корпусом диффузора и коллектором выхлопных газов. Воздухоочистительное устройство с шумоглушителем имеет коэффициент фильтрации 99,7 % для частиц размером до 5 мкм и 95 % – для частиц до 2 мкм. Расход воздуха через КВОУ составляет 86 кг/с, с максимальным падением давления 24,9 Па. В систему запуска ГТУ входит установленный на двигателе гидравлический стартер и гидросистема, подающая в стартер жидкость под высоким давлением. Стартер, соединенный с валом ротора КВД газогенератора, в течение 17 секунд выводит ротор на частоту вращения розжига. В модуле контейнера ГТУ функционируют независимые системы автоматического обнаружения возгорания.

Система пожарной безопасности обеспечивает полную ликвидацию пожара путем заполнения контейнера углекислым газом. Баллоны с СО2 расположены вблизи силового модуля. В контейнере силового модуля располагаются система промывки компрессора, система выхлопа с шумоглушителем, масляная и топливная системы, вентиляция, а также электрогенератор с воздушным охлаждением со своей системой возбуждения, смазки, укрытием. ГТЭС работают на дизельном топливе, расход которого составляет 5324 кг/ч. Энергоблоки оснащены топливной панелью, позволяющей работать как на жидком, так и на газообразном топливе. Для снижения уровня выбросов оксидов азота в атмосферу при работе на жидком топливе компания «оснастила камеры сгорания ГТУ системой впрыска химически очищенной воды. Расход воды на каждую установку на максимальном режиме – 5,2 м3 /ч. Мобильная ГТЭС состоит из четырех модулей: силового (двигатель и электрогенератор), модуля системы автоматического управления, модуля повышающего трансформатора 10/110 кВ и модуля пульта управления станцией. Общий вес оборудования составляет 162 тонны, вес силового модуля – 82 тонны. ГТЭС размещается на специально подготовленном участке площадью 0,5 га. Фундаменты под энергоустановки – малозаглубленные, монолитные. Чтобы исключить деформацию и неравномерные осадки, под фундаменты подведена щебеночная подушка толщиной 500 мм. Силовые модули установлены на монолитные железобетонные плиты размером 21х6х0,3 м. Аналогичные плиты, но меньшего размера используются для установки других блоков. Наземный резервуар с топливом для ГТЭС располагается на безопасном расстоянии от жилых и общественных зданий, линий электропередачи и силовых трансформаторов. Он имеет бетонную «обваловку» для предотвращения аварийного разлива топлива, оснащен системой автоматического пожаротушения. Газотурбинная установка Mobilepac прошла процедуру обязательной государственной экологической экспертизы. Станция полностью удовлетворяет самым строгим экологическим и санитарным требованиям, основными из которых являются соответствие суточным нормам выброса вредных веществ и не превышение допустимого уровня шума. Для установки всего оборудования на подготовленную площадку потребовалось четыре дня. Пусконаладочные работы, обязательным этапом которых является поузловая приемка и 72-часовые комплексные испытания, были проведены в течение двух недель.
