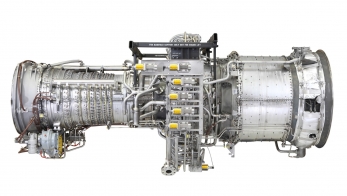

Газотурбинный двигатель GE LM2500

Core Engine GE LM2500 газотурбинный приводной двигатель используется для привода оборудования, и в модификации "core engine" представляет собой комплектную промышленную газовую турбину с простым незамкнутым циклом, без регенерации, которая предназначена как для производства энергии, так и для механического привода технологического оборудования. Двигатель GE LM2500 поставляется в виде блока на раме, габаритные размеры Core Engine ДхШ, в мм: 6600х2030, масса 5 тонн. В зависимости от исполнения, турбоблок GE LM2500 развивает от 25 МВт в морском исполнении, до 38 МВт в сухопутном варианте.

Газовая турбина GE LM2500 Aeroderivative является аэропроизводным (созданным на базе авиационного двигателя) турбоагрегатом и отличается модульной конструкцией, высокой надежностью и гибкостью в применении. В настоящее время отгружено около 2500 установок LM2500 для энергетического сектора, и более 800 газотурбоблоков корабельного исполнения, находящихся в разных точках мира. Общая наработка турбин LM2500 составляет более 120 миллионов часов. Турбина имеет показатель надежности более 99% и коэффициент готовности более 98%. В простом цикле турбина демонстрирует эффективность до 40% (в модификациях +G4), а в режиме когенерации (ПГУ) общая тепловая эффективность может превышать 85%. Конструкция газовой турбины GE LM2500 представляет собой двухвальную систему с осевым потоком со свободной силовой турбиной. Компрессор 16-ступенчатый, используется для сжимания поступающего воздуха, повышая его давление до высоких значений. Кольцевая камера сгорания DLE: расположена между компрессором и турбиной высокого давления. Сжатый воздух смешивается с топливом через 30 форсунок и воспламеняется. Турбина ТВД 2-ступенчатая высокого давления, расположена сразу за камерой сгорания. Энергия горячих газов вращает этот узел, который, в свою очередь, через вал приводит в движение компрессор. Силовая турбина (ТНД) низкого давления: Это отдельный, аэродинамически связанный ротор (свободная турбина), который расположен в задней части двигателя. Он не связан механически с газогенератором. В стандартной версии он имеет 6 ступеней.
