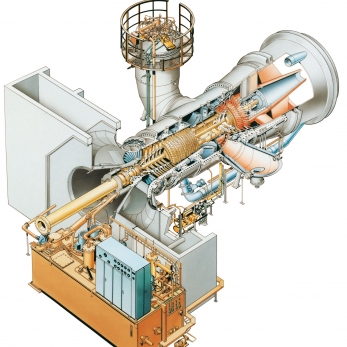

MGT-70 газотурбинная установка

Энергетическая газовая турбина MGT-70 Иранского производства компании Mapna, это промышленная газотурбинная установка мощность 185 МВт, предназначенная для механического привода электрогенератора для выработки электрической энергии, с попутной утилизацией тепла для выработки пара для подачи на паровую турбину в рамках комбинированного парогазового цикла. MGT-70 является копией ГТУ SGT5-2000E (предыдущее название V94.2). Отличительными особенностями ГТУ MGT-70 являются подтвержденные технические показатели, высокая надежность, маневренность, низкий уровень выбросов вредных веществ, низкая удельная стоимость и низкая стоимость технического обслуживания, достигнутый уровень локализации. В простом цикле турбина обеспечивает электрический КПД до 36.3%. В составе парогазовых установок (ПГУ/CCGT) с использованием котла-утилизатора и паровой турбины эффективность всей электростанции может превышать 55%, что является очень высоким показателем для данного класса оборудования. В комбинированном цикле MGT-70 (1x1) электрическая мощность 300 МВт, в цикле 2х1 мощность до 600 МВт. Тепловая мощность турбины 9 920 кДж/кВт·ч. Частота вращения вала 3000 об/мин. Массовый расход выхлопных газов 554 кг/с. Температура выхлопных газов 544 °C.

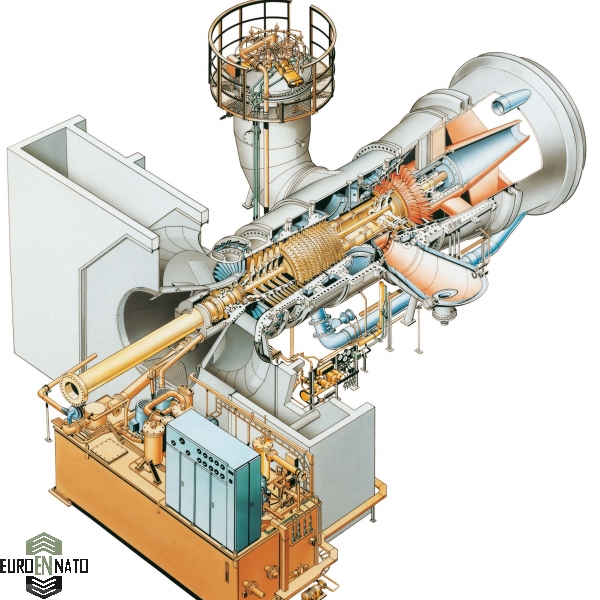

Газовая турбина одновальная, осевой компрессор состоит из 16 ступеней с регулируемыми лопатками входного направляющего аппарата. Степень сжатия в компрессоре составляет 12:1. Топливо сжигается в выносных колосниковых камерах сгорания, расположенных вертикально, симметрично по обе стороны ГТУ. ГТУ оснащена системой DLE, это технология сухого подавления выбросов (Dry Low Emissions, DLE) для обеспечения низкого уровня вредных веществ (NOx, CO). Конструкция турбины обеспечивает возможность работы на различных видах топлива, включая природный газ, жидкое топливо (дизельное, сырая нефть, вязкое топливо), а также газы с низким содержанием калорий и примесями (CO₂, H₂S), что делает ее универсальным решением для различных отраслей. Лопатки турбины выполнены из высокопрочных материалов и имеют специальные защитные покрытия. Для увеличения ресурса и возможности работы при высоких температурах часть лопаток (особенно на первых ступенях) охлаждается воздухом, отбираемым из компрессора. Температура перед турбиной соответствует уровню 1100 °С. Турбинная часть имеет четыре ступени, охлаждение осуществляется воздухом, забираемым из проточной части компрессора. Выход продуктов сгорания из турбины – осевой. Масса газовой турбины, составляющая менее 200 тонн.
