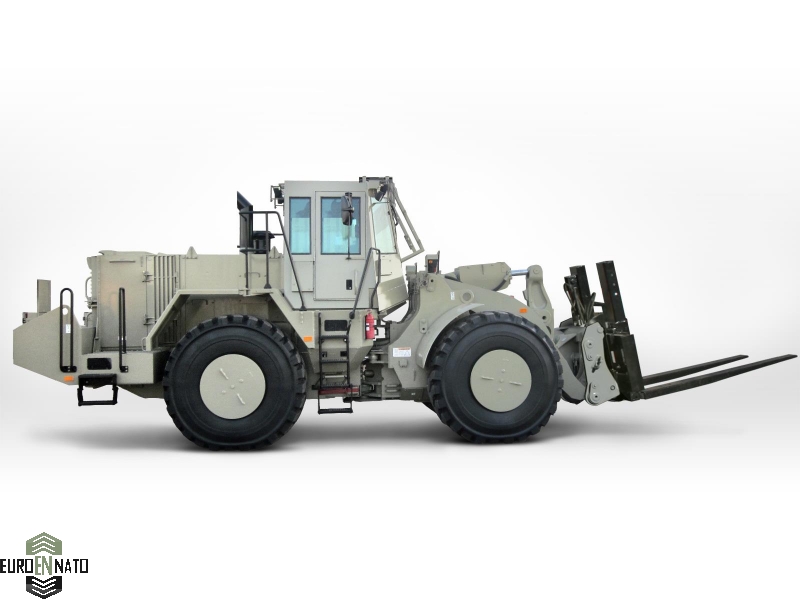

Тяжелый погрузчик Caterpillar Block Handler Arrangement предназначен для горной промышленности, а именно для добычи природного камня. Погрузчик CAT массой 45 тонн обладает высокой допустимой нагрузкой 20 тонн, и может быть использован при погрузке и разгрузке, а так же транспортировке крупных блоков при открытом способе работ. Карьерная погрузочно-доставочная машина Caterpillar применяется в карьерах, разрабатывающих блочный камень в сравнительно небольших объемах, поэтому конструкция фронтального погрузчика выполнена в виде универсальной энергонасыщенной машины. Погрузчик каменных блоков способен механизировать целый ряд операций с камнем: доставку кондиционных блоков до места их погрузки (или пассировки), сбор, доставку и погрузку в транспорт окола и мелочи (щебня), отгрузку или вывоз некондиционных блоков, передвижение или кантование монолитов (или их частей) перед пассировкой на товарные блоки, технологическую подсыпку мелочи и штыба. Универсальность погрузчика заключается в устройстве быстрой смены рабочего оборудования системы CAT quick coupler and forks, и включение в состав дополнительного горного инструмента используемого для добычи полезных ископаемых. Это скальный ковш объемом 5.5 кубометра, бульдозерный планировочный и очистной отвал, универсальный гидравлический захват для манипулирования длинномерными объектами, трубами и канатами.
Как энергонасыщенная станция, погрузчик так же используется в непосредственной добыче и обработке природного камня с помощью установки манипуляторного блока с цепной или циркулярной пилой. Насадка для нарезки блоков, используемая для погрузчика идеально подходит для нарезки блоков и профилирования в каменных карьерах. Питание гидравлическим маслом производиться от двигателя трактора.
Caterpillar Block Handler Arrangement |
|
---|---|

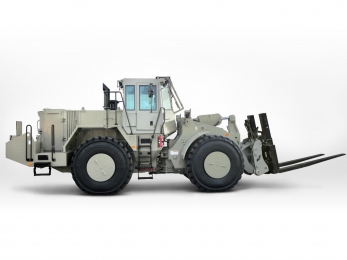

Назначение погрузчика: пневмоколесный погрузчик с сочленно-шарнирной рамой предназначен для выполнения карьерных землеройных, бульдозерных и погрузочных работ в условиях добычи крупных блоков природного камня. Погрузчик оснащен передним фронтальным погрузочным устройством с системой быстрой смены навесного оборудования. |
|
Тип техники |
Пневмоколесный фронтальный погрузчик с шарнирно-сочлененной рамой |
Главный рабочий элемент |
Качающийся портал |
Тип | Портал с Z-образной стрелой |
Грузоподъемность при 75% нагрузке, кг | 20000 |
Погрузочные вилы | |
Максимальный подъем груза, мм | 3800 |
Высота подъема с кареткой сдвига, мм | 4300 |
Угол наклона вил вперед/назад, ° | 30/28 |
Длинна вил с удлинителем, мм |
3000 |
Боковой сдвиг в каждую сторону, мм | 350 |
Раздвижение вил мин-мах, мм | 600-2600 |
Каретка быстрой смены оборудования | CAT Quickhitch |
Радиус разворота по ковшу, м | 12 |
Ковш | ковш скальный, со сменными зубьями объемом 5,5 м.куб |
Отвал | бульдозерно-планировочный с объемом призмы волочения 7 м.куб со сменными режущими накладками |
Caterpillar опорно-ходовое шасси |
|
---|---|
Тип шасси: специальное пневмоколесное карьерное шасси тяжелого типа с разрезной рамой и вертикальным активным рулевым шарниром складывания секций. |
|
Габаритные размеры в транспортном положении ДхШхВ, мм |
10000х3200х3800 |
Колесная база, мм | 3700 |
Дорожный просвет под передним мостом/задним, мм |
490 |
Прицепной вес при выполнении тяговых работ, кг |
50000 |
Снаряженная масса, кг | 45000 |
Объем топливного бака, л |
480 |
Средний расход топлива при полной загрузке, л/ч | 32 |
Максимальная скорость, км/ч | 45 |
Максимальный преодолеваемый уклон, % | 85 |
Угол въезда, ° | 45 |
СИЛОВАЯ УСТАНОВКА |
|
Тип двигателя: для поступательного движения и обслуживания гидравлических систем шасси используется промышленный двигатель внутреннего сгорания, работающий на дизельном топливе. Двигатель оснащен турбо-нагнетателем высокого давления. Для охлаждения сжатого в компрессоре воздуха применен промежуточный охладительный теплообменник по схеме «воздух-воздух». |
|
Производитель |
Caterpillar |
Серия | 3306 |
Расположение |
в задней секции над колёсным мостом, под капотом, выше уровня рамы |
Конструкция двигателя |
Поршневой дизельный двигатель внутреннего сгорания с жидкостным охлаждением |
Конструктивная форма |
с расположением 6 цилиндров в ряд |
Количество клапанов на цилиндр | 2 |
Режим работы | 4-х тактный |
Степень сжатия | 18:1 |
Объем цилиндров, л |
10.5 |
Диаметр цилиндра/ход поршня, мм | 121/152 |
Номинальная мощность, л.с./об.мин |
350/2200 |
Максимальный крутящий момент, Nm/об.мин |
1600/1400 |
Турбокомпрессор | Holset |
Привод | за счет энергии отработанных газов |
Охлаждение наддувочного воздуха | теплообменным радиатором по схеме «воздух-воздух» с принудительной протяжкой воздуха за счет осевого центробежного вентилятора и специального диффузора |
Тип топливного насоса | рядный механический многоплунжерный ТНВД с регулятором |
Тип впрыска | непосредственный в цилиндр с помощью механических форсунок |
Система смазки двигателя | Смешанная, под давлением и разбрызгиванием с охлаждением масла в воздушно-масляном теплообменнике |
Объем масла двигателя, л | 36 |
Объем охлаждающей жидкости, л | 80 |
ТРАНСМИССИЯ |
|
Привод колес погрузчика по осевой формуле постоянный полный 4х4 4WD с блокировкой межосевых и межколесных дифференциалов. |
|
Коробка передач, марка-модель |
Zahnrad Fabrik 4WG-320 4F/3R |
Тип |
полуавтоматическая с ручным селективным переключением |
Конструкция |
Многовальная, с гидроподжимными муфтами переключения передач и общим картером для КПП и РК |
Количество передач вперед/назад |
4/3 |
Сцепление, марка модель | гидропередача Torque Converter |
Тип |
гидромеханический с использованием автоматического трансформатора момента |
Коэффициент трансформации ГТР, мин-мах | 1:1 - 2,81:1 |
Раздаточная коробка |
интегрированная с вальным рядом |
Передаточное число входящего и исходящего крутящего момента | 1:1 |
Распределение момента между передним и задним мостом | 1:1 |
Колесные мосты и шины |
|
Погрузчик использует специальные высоконагруженные колёсные мосты для распределения мощности двигателя на четыре колеса погрузчика. |
|
Движитель |
колесный |
Осевая формула | 4х4 |
Передний колесный мост |
Caterpillar / 45000 |
Второй колесный мост |
Caterpillar / 45000 |
Конструкция колесных мостов |
Неразрезные, на сварной балке квадратного сечения с разнесённой двойной передачей с планетарным рядом в ступицах |
Передаточное число |
20,18:1 |
Подвеска мостов |
Жесткого типа, без использования систем амортизации и подрессоривания |
Шины | 29,5 R25 |
Тип |
односкатные, равновеликие камерные |
Диски | составные 20,5-25 |
Количество колес | 4 |
РУЛЕВОЕ УПРАВЛЕНИЕ |
|
Тип |
Полностью гидростатический, с двумя гидроцилиндрами складывания |
Давление в системе, psi | 210 |
Количество гидроцилиндров, шт | 2 |
Диаметр штока поршня, мм | 98 |
Ход штока поршня, мм | 490 |
Производительность насоса, л/мин | 180 |
Время поворота на 90°, с | 3-5 |
Поворот осуществляется посредством складывания шарнирных секций на угол ± 45°. В систему встроены гидроаккумуляторы давления для резервирования управления. |
|
ТОРМОЗНОЕ УПРАВЛЕНИЕ |
|
Тип привода |
гидравлический двухконтурный, с аккумулятором давления |
Тормозной привод | на 4 колеса |
Тип тормозного механизма на переднем мосту |
многодисковой, в масляной ванне |
Количество тормозных механизмов |
4 |
ЭЛЕКТРООБОРУДОВАНИЕ |
|
Напряжение, В |
24 |
Генератор, В/А |
28/55 |
Мощность, кВт | 1.5 |
Аккумуляторная батарея, количество/емкость А/ч |
2/220 |
Гидравлическая система |
|
Тип |
с приводом коробки смены передач |
Насос |
аксиально-поршневой |
Главная гидросистема, давление/поток (bar/л.мин) |
210/450 |
Вспомогательная гидросистема, давление/поток (bar/л.мин) |
210/180 |
Объем масла в системе, л | 350 |
Caterpillar Block Handler Arrangement тяжелый фронтальный вилочный погрузчик (погрузчик или машина погрузочная) предназначен для механизации погрузочно-разгрузочных работ с крупнокусковыми материалами, штучными грузами, для выполнения вспомогательных землеройно-транспортных работ на грунтах до III категории без предварительного рыхления, а также для строительно-дорожных, монтажных и такелажных работ с помощью сменных рабочих органов. Машина оснащена устройством для смены рабочих органов (адаптером) типа квик-каплер. Погрузчик используется преимущественно в карьерах по добыче блочного камня. Погрузчик и его рабочие органы, предназначены для эксплуатации в районах с умеренным климатом в диапазоне температур окружающего воздуха от плюс 50 до минус 50 °С. Погрузчик относиться к карьерным машинам, это высокопроизводительные машины, предназначенные для выполнения землеройных работ‚ погрузки различных материалов (горных пород, песка‚ щебня‚ грунтов, металлической стружки‚ древесной щепы и др.), рытья траншей, резки и транспортировки породы, планировочных, рыхлительных и бульдозерных и работ. Фронтальный погрузчик используются для осуществления погрузочно-разгрузочные операции на стройплощадке‚ складах‚ железных дорогах‚ в портах‚ при выполнении дорожно-строительных монтажных, такелажных и сельскохозяйственных работ.
Особенность погрузчика: наличие быстросъемного соединения, на Z-образной стреле, позволяет быстро менять по требованию рабочий инструмент, тем самым расширяя возможности тяжелого погрузчика. Тяжелый карьерный самоходный погрузчик для каменных блоков Caterpillar, штатно погрузочными вилами высокой грузоподъёмности, так же колёсный погрузчик оснащен бульдозерным отвалом, и погрузочного ковша. Отвал расположен вне базы ходовой части машины, служит для послойного копания, планировки и перемещения (на расстояние 60-300 м) грунтов, полезных ископаемых, дорожно-строительных и др. материалов при строительстве и ремонте дорог, каналов, гидротехнических и т. п. сооружений. Также бульдозер применяется при разработке россыпей, на отвалах, при рекультивации, в качестве вспомогательной машины на карьерах. Кроме того, бульдозер используют при строительстве и ремонте дорог, а также как толкач (например, при заполнении самоходных скреперов) и т.п.
