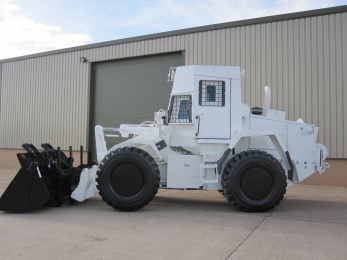

Вилочно-ковшевой погрузчик Case 821 MWT

Case 821 MWT Protected 4x4 фронтальный ковшевой погрузчик (автопогрузчик или машина погрузочная) защищенного исполнения, предназначен для механизации погрузочно-разгрузочных работ с сыпучими мелко и крупно кусковыми материалами, штучными грузами, для землеройно-транспортных работ на грунтах до III категории без предварительного рыхления, а также для строительно-дорожных, монтажных и такелажных тяговых работ с помощью сменных рабочих органов. Погрузчик оснащен устройством для смены рабочих органов (адаптером) и большим комплектом навесного оборудования. Машина может использоваться в промышленности, гражданском и дорожном строительстве, в коммунальном и сельском хозяйстве. Погрузчик и рабочие навесные орудия предназначены для эксплуатации в районах с умеренным климатом в диапазоне температур окружающего воздуха от плюс 50 до минус 50 °С.

Модификация «защищенный погрузчик Case 821 MWT» - это высокопроизводительная современная машина, предназначенные для выполнения землеройных работ‚ погрузки различных материалов (горных пород, песка‚ щебня‚ грунтов, металлической стружки и древесной щепы), рытья траншей, резки и транспортировки породы, планировочных, рыхлительных и бульдозерных и работ. Фронтальный погрузчик используются для проведения спасательных противопожарных работ, при ликвидации чрезвычайных ситуаций. Машина аварийно-спасательная на колесном ходу используется для борьбы с лесными пожарами в труднодоступных местах механизированным способом, локализации лесных пожаров путем прокладки заградительных и опорных полос, тушения кромки пожаров водой, пеной или огнегасящими эмульсиями, а также для производства других лесопожарных работ. Наиболее эффективно вездеход используются в составе аварийно-спасательных групп при поисковых и аварийно-спасательных работах в экстремальных условиях, возникающих во время стихийных бедствий, когда требуется в условиях бездорожья, наводнений, снежных заносов, обвалов и массовых разрушений быстро эвакуировать из зоны бедствия людей, доставить в зону бедствия спасателей с их оборудованием, врачей и продовольствие. Спасательный трактор оснащен бронированным несущим кузовом, с встроенной системой жизнеобеспечения от поражающих факторов ядерного и химического оружия, газов и гари, работающей по принципу герметизации обитаемого пространства и создания в нем небольшого избыточного давления.

Конструкция пожарно-спасательного защищенного погрузчика Case 821 MWT 4x4 включает в себя бронированную кабину по классу B6, с системой повышения живучести в критических условиях. Стекла изготовлены из многослойного поликарбоната с добавлением свинца и встроенным подбоем для защиты от радиации. Дополнительно кабина, окна и осветительные приборы оснащены защитными решетками. Система климат контроля погрузчика оснащена 3-х ступенчатой системой фильтрации с созданием избыточного давления и возможностью полной изоляции с подачей дыхательной смеси. Для наблюдения за окружающей обстановкой погрузчик оснащен видео камерами кругового обзора. Система защиты включает в себя бронирование всех важных органов погрузчика. При необходимости с помощью встроенной мощной тяговой лебедки погрузчик может на дистанции проводить тяговые и буксировочные работы. Так же лебедка нужна для дополнительной страховки при работе погрузчика на уклонах или при возможной потери хода.

Комплектация* защищённого трактора погрузчика Case 821 MWT:

*Опционально защищённый бронированный фронтальный погрузчик Case 821 может оснащаться  самым разным навесным оборудованием: ковшами щеповыми и специальными объемом до 6 м.куб., бульдозерными отвалами, поворотными отвалами, неповоротными отвалами, отвалами с изменяемой геометрией, снежными плугами., крановая телескопическая установка., кран гидроманипулятор или тросовый кран., шнекороторная снегоуборочная машина с производительностью до 23500 м.куб/час., лесо-захватные устройства, и многое другое.

Особенность бронепогрузчика Case: это наличие встроенной гидравлической лебедки, с планетарным механизмом марки Reynolds Boughton H10000. Лебедка установлена в кормовой части погрузчика, и служит одновременно противовесом. Тяговое усилие лебедки равно 10 тонн. Длина стального троса 50 метром, диаметр троса 19 мм. Погрузчик защищённый с лебедкой применяется как трактор тягач эвакуационный, и предназначается для вытаскивания застрявшей, опрокинутой или затонувшей гусеничной и колесной автомобильной техники (массой до 25 т) и перевозки на сборный пункт поврежденных машин (СППМ). Тягач Case укомплектован оборудованием, с помощью которого можно производить работы по приведению поврежденных машин в транспортабельное состояние перед их буксировкой. К нему относился комплект инструмента слесаря-монтажника, набор специальных ключей и оборудование для резки металла. Кроме того, тягач укомплектован, медицинской аптечкой, огнетушителями и шанцевым инструментом, включавшим лом, лопаты, топор и поперечную пилу, дисковую пилу, угловую отрезную машину, отбойным молотком, дрелью. При этом привод инструмента гидравлический, подключаемый к дополнительным разъемам привода ручного гидравлического инструмента.

Помимо тяговых работ в режиме автомобиля трактора эвакуации, фронтальный погрузчик Case может выполнять и другие работы с помощью лебедки. Это крановые работы, например при подъеме металлических платформ ЛЭП., тяговые операции при протяжке трубопроводов или кабелей., выполнение трелевочных работ., само-эвакуация погрузчика или страховка при работах на уклонах., маневровые и тяговые работы при перемещении больших масс неделимого оборудования или машин.

CASE 821 MWT компоновка:
Бронированный защищённый автопогрузчик имеет классическую для колесного погрузчика компоновку: со смещённым назад двигателем, на максимальное расстояние, как противовес,  и с передней частью под установку портала и погрузочного и иного рабочего оборудования. Колесный трактор-погрузчик выполнен с шарнирно сочлененной рамой с равновеликими колесами большого диаметра. Фронтальный погрузчик с шарнирно сочлененной рамой состоит из двух полурам, соединенных вертикальным шкворнем, поворот осуществляется с помощью 2 гидроцилиндров, перемещающих полу-рамы одну относительно другой в горизонтальной плоскости. При такой компоновке бронированного погрузчика, двигатель, коробка переключения  передач, раздаточная коробка устанавливается на задней полураме, портал погрузчика с Z-образной стрелой  на передней полураме. Гидротрансформатор крепят к двигателю или выполняют в едином блоке с коробкой передач. Кабина размещена на задней полураме с местом водителя над шарниром рамы. Преимущества погрузчика с шарнирной рамой это как отсутствие сложных и главное уязвимых рулевых тяг, так и большие возможности при движении на пересечённой местности. При повороте передние и задние колеса движутся след в след, что в сочетании с малым радиусом поворота дает возможность погрузчику CASE легко маневрировать на ограниченном пространстве, например, в узких проездах или загружать самосвал, разворачиваясь, буквально, на пятачке, что невозможно для аналогичных экскаваторов-погрузчиков с моноблочной рамой. При движении по слабонесущим грунтам оператор имеет дополнительное средство для вывода машины из колеи - поворот полурам.

Рама:
В основе шасси погрузчика с сочленённой рамой, две высокорасположенные П-образные сварные полу-рамы коробчатого сечения, с изменяемым профилем и шириной по всей длине. Профиль рамы замкнутый с обоих сторон, герметичный, изготовленный из высокопрочных и эластичных сталей. Полурамы соединены шарнирно-сочленённым механизмом с приводными гидроцилиндрами двойного действия‚ управляемые рулевой системой следящего типа‚ обеспечивающей относительный поворот рам на угол‚ пропорциональный углу поворота рулевого колеса. Задняя рама служит для монтажа силовой установки, трансмиссии‚ заднего моста и кабины оператора‚ передняя - для крепления рабочего оборудования с гидросистемой управления и переднего моста. На обоих концах рамы размещены силовые поперечные балки с установленными буксирными приборами ТСУ и коммутационным оборудованием для подключения прицепа а так же буксирные и эвакуационные петли спереди 2х30 тонн и 2х30 тонн задние. Светотехническое оборудование погрузчика спереди, сзади и крыши кабины оснащено защитными решетками.

Силовая установка:
Двигатель расположен продольно позади кабины, в кормовой секции, выше уровня рамы, сблокирован с коробкой переключения передач. Мотор промышленный, допускающий эксплуатацию в режиме максимальной мощности 90% по времени. Двигатель с внутренним сгоранием, поршневой, с воспламенением смеси от сжатия. Двигатель работает на дизельном топливе. Система газораспределения выполнена с помощью нижневального вала ГРМ, с шестерёнчатым приводом и штанговыми толкателями клапанов.
Двигатель производства Cummins, серии 6T-830. Тип двигателя: 4-х тактный, рядный 6 цилиндровый, жидкостного охлаждения, с газотурбинным наддувом Holset HX40W и промежуточным охлаждением наддувочного воздуха с помощью теплообменника «воздух-воздух». Рабочий объем цилиндров 8,3 литра, мощность двигателя составляет 260 л.с. при 2200 об/мин. Максимальный крутящий момент двигателя составляет 950 Нм при 1600 об/мин. Устройство впрыска топлива: непосредственный впрыск топлива с помощью механического многоплунжерного ТНВД. Система питания двигателя оснащена подогревом и топливным фильтром с водяным сепаратором. Система впуска воздуха оснащена трехступенчатой системой воздушной фильтрации со степенью очистки 99.8%. Для зимнего запуска двигатель оснащен системой впрыска эфира. Объем масла двигателя 21 литр, включая водомасляный теплообменник охлаждения. Объем охлаждающей жидкости 33 литра. Объем топлива в баке 237 литров.

Трансмиссия:
Привод колес постоянный погрузчика, полный 4х4 (с приводом на 4 колеса), и с принудительной 100% блокировкой межколесного и межосевого дифференциала. В состав механизмов и оборудования трансмиссии входят: автоматизированная многоступенчатая гидромеханическая коробка переключения передач, гидротрансформатор ГТР, раздаточная коробка с демультипликатором используемая для распределения момента между передними двумя осями и задней тележкой, карданные валы открытого типа, цилиндрические редуктора с дифференциалами межосевой блокировки, одинарной главной передачи с дифференциалами межколесной блокировки в ведущих мостах, полуосей и колесных планетарных редукторов в ступицах ведущих мостов.
Коробка переключения передач многовальная (с параллельными валами) гидромеханическая полуавтоматическая с переключением под нагрузкой PowerShift. Модель КПП ZF 4WG180 4F/3R, количество передач вперед/назад: 4/3. Коробка переключения передач с пропорциональной  электромеханической системой контроля управления крутящим моментом при ручном переключении передач. Сцепление: диапазонная гидропередача ZF Torque Converter с гидротрансформатором, и с автоматическим бесступенчатым изменением крутящего момента двигателя в широком диапазоне от 1:1 до 2,81:1. Гидромеханическая передача ZF позволяет автоматически регулировать скорость и тягу в зависимости от нагрузки, обеспечивает плавность хода и быстрое переключение скоростей.

Ходовая часть и колесные мосты:
Передача крутящего момента и мощности на колеса погрузчика выполнена по мостовой схеме с использованием поперечных зависимых колесных балок-мостов. На погрузчике Case 821 устанавливаются два ведущих приводных моста. Пара колесных мостов производства ZF состоит из пустотелой прямой балки. Внутри балки расположены механизмы привода колес: главная передача с приводом дифференциала, полуоси, планетарные бортовые редукторы. На конечных цапфах установлены ступицы с тормозными многодисковыми механизмами.

Передний колесный мост сварной, марки Zahnrad Fabrik MT-L3085 ведущий, неразрезной, зависимого типа, с бортовыми планетарными колесными редукторами с 4 сателлитами и межколесной блокировкой. Центральный межколесный дифференциал повышенного трения. Полуоси колес полностью разгруженные. Подвеска моста жесткая, без использования демпферных устройств. Грузоподъемность моста статическая 36000 кг. Передаточное число главной передачи ГП 20,18:1.

Второй колесный мост сварной, марки Zahnrad Fabrik MT-L3075 ведущий, неразрезной зависимого типа, с бортовыми планетарными колесными редукторами с 4 сателлитами и межколесной блокировкой. Центральный межколесный дифференциал повышенного трения. Полуоси колес полностью разгруженные. Подвеска моста качающегося типа, установлена на шарнире без использования демпферных устройств, с углом артикуляции моста в поперечной плоскости  ±24° (620 мм). Грузоподъемность моста статическая 36000 кг. Передаточное число главной передачи ГП 20,36:1.

Тормозная система:
Тормоза многодисковые, в масляной ванне, установлены на всех колесах. Привод гидравлический, 2-х контурный, с независимым приводом на передние и задние тормозные механизмы. Тормозные механизмы оборудованы системой автоматического регулирования. Привод стояночного тормоза, на дисковый тормоз установленный на промежуточном валу РК. В тормозную систему встроены гидроаккумуляторы давления для резервирования тормозной системы.

Рулевое управление:
Двухконтурное гидростатическое рулевое управление с гидравлическим усилением и силовыми гидроцилиндрами двойного действия. Поворот осуществляется посредством складывания шарнирных секций полурам на угол ± 45°. В систему встроены гидроаккумуляторы давления для резервирования управления.

Кабина:
Цельнометаллическая сварная, изготовлена из броневых листов, с внутренним противоатомным надбоем. Стекла бронированные. Кабина одноместная, системой очистки воздуха с тройной фильтрацией, комфортабельного типа с системой кондиционирования и автономного отопления с подачей воздушной смеси из баллонов автономного дыхания. Подвеска кабины на шумовиброизоляционных подушках. Кабина оснащена системами FOPS-ROPS с дополнительными приборами освещения. Управление рабочими органами осуществляется позиционной рукояткой - джойстиком. Управление пропорциональное сервогидравлическое. Скорость перемещения рабочих органов зависит от угла наклона ручки. Фронтальный погрузчик оснащен телеметрическими приборами для оценки состояния всех узлов и агрегатов с выведением информации на панель контроля.
Кабина системой кондиционирования и автономного отопления воздушным отопителем салона Webasto и предпусковым жидкостным подогреватель двигателя Webasto. Подвеска кабины на шумовиброизоляционных подушках. Управление рабочими органами осуществляется позиционной рукояткой - джойстиком. Управление пропорциональное сервогидравлическое. Скорость перемещения рабочих органов зависит от угла наклона ручки. Фронтальный погрузчик оснащен телеметрическими приборами для оценки состояния всех узлов и агрегатов с выведением информации на панель контроля.

Гидравлическая система:
Гидравлическая система с механизмом адаптации к нагрузкам. Насос аксиально -поршневой с изменяемым рабочим объемом, с обратной связью и компенсацией. Главная гидросистема с давлением 200 bar и производительностью гидронасоса 218 л/мин. Вспомогательная гидросистема с давлением 200 bar и производительностью гидронасоса 80 л/мин. Объем масла в системе 153 литра. Установлены дополнительные гидравлические выводы для подключения бокового оборудования и инструмента, либо эксплуатации погрузчика в качестве гидростанции. Данная функция позволяет подключать специальный гидравлический инструмент как: дрели, угловые отрезные машины, отбойные молотки, фрезы, и многое другое.

Стрела:
Погрузчик оснащен Z-образным механизмом подъема с 2 гидроцилиндрами подъема, и опрокидывания ковша. Время полного цикла погрузки-разгрузки ковша составляет 9,5 секунд, из них подъем 5,5 секунд, разгрузка 1,5 сек и опускание ковша 2,5 секунды. Стрела оснащена системой компенсации колебаний при передвижении SMOOTH RIDE SYSTEM.

Колеса:
Ошиновка односкатная, на равновеликих колесах. Колеса стальные, дисковые, с разборными ободами, размерностью 17,5-25. Колесо в сборе состоит из составного диска с ободом, бортового кольца, шины и камеры с вентилем. Для крепления колеса к ступице на диске имеются отверстия, а на ободе прорезь для вентиля камеры. Шины камерные с регулируемым давлением Sure Grip Lug SGL-2A GOODYEAR 20,5 R25 12 ply. Количество колес 4. Допускается установка шин большего диаметра, размерностью 23,5 R25.
