Технические характеристики

Снаряженный вес
3.5 тн
Производитель
Hiab
Грузоподъемность
5.2 тн

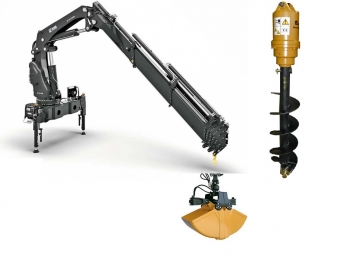

Гидравлический кран-манипулятор универсального назначения HIAB 115-1GB с буровой установкой и челюстным копающим грейфером Kinshofer, представляет собой комплектную установку (навеску) предназначенную для установки на колесные грузовые транспортные средства, удовлетворяющие по грузоподъемности, это как правило внедорожные грузовые автомобили с приводом 4х4 по типу ГАЗ-3309 Егерь 4х4, Unimog, MAN 8.136 4x4. Помимо колёсных транспортных средств, буровая навесная установка Хиаб, как изделие может быть смонтированного на лёгких и средних гусеничных вездеходах, и промышленных тракторах на гусеничной ходовой платформе, и на пневмоколесных тракторах.

Бурильно-крановая гидравлическая стреловая установка, или ямобур, это специальная техника, будучи установленная на носитель, дает преимущества бурение отверстий в земле на некотором расстоянии от шасси на котором установлена. Вместе с этим имеется возможность подъема груза (т.е. использование как обычным краном-манипулятором) и людей на высоту (использование как автовышку), а также экскаватор грейферного типа. Т.е. гидравлический кран манипулятор с навесным оборудованием в виде бурового гидровращателя, грузоподъёмного крюка, люльки и грейфера с полноповоротным ротатором, делает данное устройство многофункциональным агрегатом типа 4 в 1.

Отличительной особенностью ямобура, является универсальность, т.е. возможность бурить приямки (ямы, углубления, отверстия) в грунтах различных категорий и завинчивать винтовые сваи, что возможно благодаря низкой скорости вращения вала гидровращателя. Глубина бурения от 2 до 6 метров, в зависимости от диаметра шнека, потока гидронасоса и категории грунта.

Купить

Подробные характеристики

HIAB-Kinshofer 115-1GB Auger Drill кран гидроманипулятор с ямобуром и грейфером
Тип устройства	Z-образная складная на шарнирах крановая установка с телескопическим выдвижением стрелы
Грузоподъемность крюка, кг	5200 на вылете 2,1 метра
Вылет стрелы, м	5,3
Грузоподъемность на максимальном вылете, кг	2200
Область обметания, градусов	425
Габаритные размеры в сложенном состоянии, ДхШхВ, мм	853х2393х2058
Вес с ротатором и грейфером и буром, кг	3500
Управление	микропроцессорное
Пост управления	верхний, нижний, и дистанционный
Привод	гидравлический
Давление масла/поток, MPa/л.мин	27/60-80
Объем масляного бака, л	130
Грейфер	2-х челюстной копающий
Производитель	Kinshofer KM-605
Объем, м.куб	0,3
Зев (ширина раскрытия ковшей), мм	1430
Усилие захвата челюстями, kH	30
Расположение цилиндров	горизонтальное
Допустимая нагрузка, кг	3000
Ротатор	полноповоротный Kinshofer KM-305
Крутящий момент, Нм	1000
Допустимая нагрузка, кг	6000
Ямобур	Kinshofer AugerTorque 7000 TC
Привод	гидравлический
Крутящий момент, Нм	12610
Длина стандартных шнеков, мм	1600
Диаметр стандартных шнеков, мм	150-1200
Глубина бурения, м	10
Расход масла (поток), л/мин	70-150
Максимальное давление, bar	80-260

HIAB Auger Drill серии 115-1GB с буровым гидравлическим вращателем и челюстным копающим грейфером Kinshofer, представляет собой коленчатый на шарнирах кран-манипулятор с гидравлическим приводом оборудования, используемое для грузоподъемных крановых операций, для землеройных работ, и для бурильно-свайных работ.

Гидравлический манипулятор с буровой насадкой и грейфером, используется для монтажа, как на стационарные объекты, в качестве немобильной буровой установки, так и на объекты самоходного типа как грузовые автомобили, колёсные погрузчики, гусеничные бульдозеры, и даже на морские и речные суда и баржи. В основном БКМ (бурильно-крановые машины и установки) применяются при строительстве линий электропередач, столбов фонарных, зданий, мостов и т.п. Используют буровую установку для бурения отверстий диаметром от 150-1000 или завинчивания свай для фундамента.

Краново-буровая установка HIAB-Kinshofer 115-1GB по типу конструкции имеет Z-образную, шарнирно-сочленную или «коленчатую» стрелу, с жесткой (шарнирной) подвеской грузозахватного органа (крюка, захвата и т.д.) который закреплен на оголовке стрелы. Оголовок стрелы оснащен полноповоротным ротатором, и адаптером для быстрой смены навесного оборудования. В сложенном положении стрела располагается в поперечной плоскости транспортно-несущего средства, занимая минимум парковочного места. Стрела буровой установки обладает полезной грузоподъемностью в 5200 кг на вылете 2,1 метра. Максимальный вылет стрелы 5.48 метра, при грузоподъемности стрелы на вылете 2200 кг. В краново-бурильной манипуляторной установке реализован двухскоростной режим работы с одновременным задействованием нескольких ИО ГС. Управление краном осуществляется как с нижнего и верхнего поста управления, так и с помощью пульта дистанционного управления.

Комплектация гидравлической краново-бурильной и копающей установки:

Гидравлический манипулятор HIAB оснащен на оголовке стрелы механизмом быстрой смены навесного оборудования Kinshofer KM-505 HD. Адаптер быстросъёмного механизма позволят быстро менять навесное оборудования, значительно расширяя возможности крановой установки, позволяя по требованию заказчика иметь в дополнительной комплектации: полип-грейфер, вилочным подхватом, бордюрным захватом, челюстным и клещевым захватом.

В быстросъему крепиться буровая насадка Kinshofer AugerTorque 12000 TC с гидравлическим вращателем с развиваемым крутящим моментом 12610 Нм. Глубина бурения составляет 10 метров. Максимальное давление в гидравлической системе, от 80 до 260 атм. Расход масла (поток) от 70 до 150 л/мин. Скорость вращения шнека гидровращателя - от 9 до 30 об/мин. Используются стандартные шнеки длиной 1200 мм. Диаметр стандартных шнеков от 150 до 1000 мм.

Копание методом погружного челюстного грейфера обеспечивается специальным ковшом Kinshofer KM-605 с полноповоротным ротатором Kinshofer KM-305, с развиваемым крутящим моментом 1000 Нм. Ковш выполнен по двух челюстной герметичной схеме, с использованием двух горизонтальных цилиндров привода челюстей. Объем копающего грейфера 350 литров. Ширина ковша 650 мм. Ширина раскрытия ковшей (зев) составляет 1430 мм.
