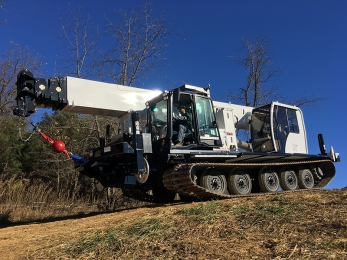

Гусеничный кран Altec AC45 на шасси Prinoth T22

74.063783.8105
Гусеничный кран Altec
Купить автокран гусеничный Кран вездеход гусеничный продажа Снегоболотоход автокран

Технические характеристики

  • Снаряженный вес

    35 тн

  • Мощность

    350 л.с.

  • Производитель

    Prinoth

  • Грузоподъемность

    крана 41 тн

  • Шасси

    гусеничное

Гусеничный самоходный кран Altec AC45-127S на моторизированном гусеничном шасси Prinoth PANTHER T22 представляет конструктивно специальную грузоподъемную машину, оснащённую стреловым грузоподъёмным оборудованием в виде полноповоротной телескопической стрелы, установленной на платформу снегоболотохода с высокими характеристиками проходимости. Использование самоходного крана на гусеничной ходовой части с высокой грузоподъемностью стрелы, позволяет решить проблему нехватки вездеходных грузоподъемных машин, в отдаленных регионах, где нет возможности использовать колёсные крановые машины для хороших дорог. Поэтому конструкция автокрана вездехода использует нестандартное техническое решение - использование шасси снегоболотохода. Высокомобильный самоходный гусеничный автокран применяется главным образом на отдалённых объектах крупного строительства и при добыче нефти и газа, когда требуется доставка грузоподъемного оборудования на необорудованных технологических дорогах. Шасси крана позволяет уверенно двигаться машине в условиях полного отсутствия дорог, в условиях болотистой местности, на почве со слабой несущей способностью болот, в снежных условиях Тундры, Арктики и Антарктиды. Для повышения рабочих возможностей крановая телескопическая установка гусеничного автокрана имеет навесное оборудование – люлька автоподъёмника, буровая навесная установка для бурения шнеком, различные манипулятор типа «золотая ручка».


Altec AC45-127S крановая установка имеет 5-и секционную стрелу с максимальной грузоподьемностью в 41 тонну (или 45 коротких тонн) на вылете 3 метра, с максимальным вылетом стрелы по высоте 41.1 метр, с нагрузкой на вылете 340 кг. Управление крановой установкой из кабины оператора. Доступ стрелы по обметанию – полноповоротный. Опоры крановой установки Н-образные с опорным контуром.

Prinoth PANTHER T22 гусеничное шасси имеет ходовую часть с использованием многослойных резиноармированных гусеничных лент. Ведущее колесо (ведущая звёздочка) снегоболотохода-автокрана как элемент гусеничного движителя, осуществляет перематывание гусеницы посредством цевочного зацепления. Ширина опорной поверхности гусеницы 1105 мм. Ходовые катки резиновые, по 5 штук на борт. Подвеска катков с использованием балансира, который объединяет два колеса в пару. Пятый каток имеет свой рычаг с балансирным подвесом. Привод ведущего колеса гидравлический, с помощью гидростатического хода. Главный силовой агрегат снегоболотохода – мощный дизель Caterpillar C9.3 мощностью 350 л.с.

Подробные характеристики



Altec AC45-127S крановая установка характеристики

Грузоподъемность автокрана при 75% нагрузке, тонн, на вылете 3 метра

41
Габаритные размеры крана ДхШхВ, мм 9080х3480х3350
Масса гусеничного автокрана, кг 35000
Грузоподъемность в радиусе 10 метров, кг
16000

Время подъема стрелы на максимальный угол, сек

30
Время опускания стрелы, сек
26
Выдвижение стрелы на все секции, сек
70
Возврат стрелы в транспортное положение, сек
40
Лебедка LEBUS Winch
Тип

двух скоростная с планетарным редуктором и мокрым многодисковым тормозом.

Тяговое усилие лебедки, кг 6800
Скорость навивки троса в три слоя, м/мин
79

Скорость вращения крановой установки, об/мин

2,3

Максимальный опорный контур аутригеров, мм

7300х7800
Количество выдвижных секций стрелы 5
Сечение стрелы Н-образное
Материал стрелы сталь Weldox 1100/960
Углы наклона стрелы в пределах -2° до 80°
Высота подъема груза, м 41.1
Длина вылета удлинителя, м 16.7
Высота подъема груза с гусем, м 57.8
Угол отклонения удлинителя
0-15-30°
Длина троса, м 100
Диаметр троса, мм 6х16 IWRCXIPS
Усилие разрыва троса, кг/мм.кв 190
Главный насос Linde
Производительность гидросистемы, л/мин
250
Давление в гидросистеме, psi
3500
Объем масла в гидросистеме, л 300
Привод оборудования крана от шасси



Prinoth PANTHER T22 гусеничное шасси характеристики

Ходовое устройство

гусеничное
Двигатель Caterpillar C9.3
Мощность л.с. 350
Привод гусениц и управление поворотом гидростатический с электронным управлением

Размеры гусениц ДхШ,мм

7400х1105
Тип гусеницы многослойные резиноармированные
Давление на почву, г/см.квадратный 311
Опорные катки резиновые, по 5 на борт
Подвеска катков балансирная для пар катков + 5 каток с индивидуальным балансиром
Тип привода гусеницы цевочный
