Пожарная мотопомпа Ziegler TS 8/8

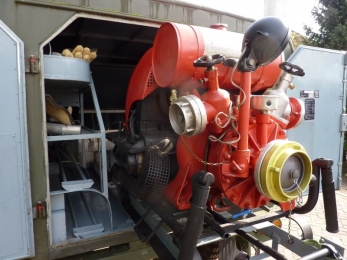

Пожарная мотопомпа Ziegler


Технические характеристики

  • Снаряженный вес

    1.9 тн

  • Мощность

    30 л.с.

  • Производитель

    Ziegler

  • Производительность

    800 л/м

  • Шасси

    Ziegler

Подача воды под давлением к очагу возгорания по-прежнему является одним из основных способов тушения пожара. Основные задачи, которые возникают при организации подачи воды для пожаротушения - это обеспечить поступление достаточного ее количества, а также достаточно высокого напора. С этой целью сегодня применяются специальные виды насосного оборудования, включая мобильного типа - мотопомпы пожарные. Использованием пожарных мотопомп позволяет в кратчайшие сроки решить задачу подачи воды на объект, с возможностью забора воды из водоема. Водяная помпа с приводным двигателем внутреннего сгорания позволяет использовать насос как автономное средство, отдельно от шасси, со способностью переноски расчетом. Мобильные пожарные насосы в силу малой массы и мобильностью часто используют в качестве первого рубежа обороны, и часто последним. Это, например, лесные пожары, где заезд тяжелой противопожарной техники ограничен или невозможен.



Пожарные мотопомпы Ziegler TS 8/8 - это, в первую очередь, высоконапорные мотопомпы, которые отличаются высокой мощностью и надежностью в работе. Основной конструктивный элемент мотопомп, будь то насосы для перекачки чистой воды или мотопомпы пожарные переносные - это двигатель. От качества исполнения двигателя зависит и надежность работы оборудования, и его долговечность. А эти качества особенно важны, если выбирается пожарная мотопомпа. Выбор пожарной мотопомпы будет зависеть и от ряда других характеристик. В частности, это высота всасывания, то есть та высота, на которую способна поднять набранную воду мотопомпа. Эта высота является различной у разных моделей, что позволяет подбирать наиболее подходящий вариант. Напор воды, подаваемой высоконапорной мотопомпой, определяется также производительностью насоса. Для пожарного оборудования производительность, то есть количество воды, которую насос способен перекачать в течение одной минуты, должна находиться на достаточно высоком уровне.

Подробные характеристики

Ziegler TS 8/8 Пожарная мотопомпа

Носитель

прицеп Kassbohrer
Полная масса прицепа, кг
1900
Габаритные размеры прицепа ДхШхВ, мм 3920х2120х1960
Количество осей 1
Подвеска рессорная
Шины 12.50 R20
Опоры стабилизации 4 домкрата для вывешивания
Тормоза инерционные, от сцепного узла
Электрическая система, В 12-24, 7-контактный разъем прицепа
Пожарный насос Ziegler TS 8/8
Тип интегральный, с общим картером приводного двигателя и напорного насоса
Привод двигателем внутреннего сгорания WV мощностью 30 л.с.
Тип насоса центробежный 2-ступенчатый, не чувствительный к загрязненной воде, отсутствие кавитации
Запуск ручной
Габаритные размеры насоса ДхШхВ, мм 1080х710х840
Вес, кг 158
Форм-фактор

на собственной раме, с ручками для переноски, пневматическими колёсами и санном ходу

Производительность, при геодезической высоте всасывания 7.5 м 800 л/мин при 8 бар
Максимальное давление, bar 16
Комплектация насоса:
13 пожарных рукавов длиной 20 метров (C-Schlauch и B-Schlauch)
4 брандспойта B-Strahlrohr
6 твердых шлангов для удлинения
переходной кран и тройник
ключ для подземного гидранта
шанцевый инструмент: лом, топор, лопата, кувалда


Подробное описание

Ziegler TS 8/8 пожарный насос представляет собой законченный продукт для использования в пожарных организациях в качестве полевого мобильного моторизированного комплекса для подачи водяного давления на ствол пожаротушения. Устройство класса «мобильный пожарный комплекс» использует базовое прицепное шасси с закрытым кузовом, внутри которого смонтирован главный противопожарный инструмент - водяная автономная помпа, в составе напорной станции. Прицепное шасси со сцепным устройством обладает полной массой снаряжённого пожарного насоса в 1900 кг, что позволяет буксировать насос легковыми транспортными машинами. Прицеп специальный, внедорожный, производства Kassbohrer. Шасси прицепа оснащается внедорожными колёсами, и упорами для стабилизации прицепа.

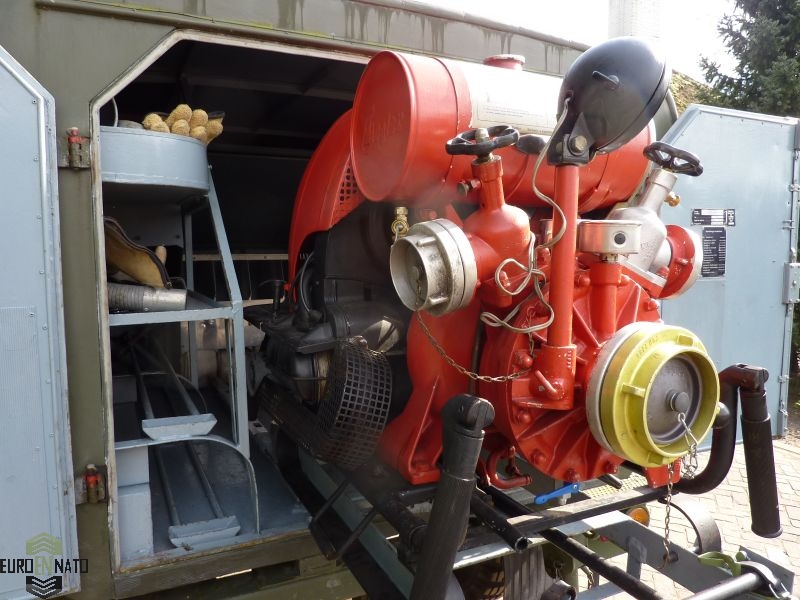

Пожарная насосная станция включает в себя главный элемент - насос, который имеет рамное устройство, приспособленное для выдвижения из прицепа с помощью скользящего лифта, с ручками для переноски, с колёсным и санным ходом. Малая масса комплектного насосно-моторного устройства в 158 кг, и компактные размеры, позволяют использовать насос как автономное манёвренное и переносное насосное противопожарное средство. В состав станции входит пожарный насос центробежного типа, с двухступенчатым нагнетанием и самовсасыванием производства Ziegler с приводной интегрированной установкой интегратора Veb Barkas Werke ZW 1103. Привод насоса обеспечивается интегральным бензиновым двигателем внутреннего сгорания WV мощностью 30 л.с. Интеграция ДВС мотора и насоса заключается в использовании картера насоса в качестве картера двигателя т.е. в едином картере, где коленчатый вал является продолжение вала насоса. Пожарная насосная установка данного типа широко используется на пожарной технике, в составе пожарных автоцистерн, мотопомп, насосных станций, с характеристиками по напору 800 л/мин при давлении 1.3 МПА.  Номинальный напор насоса равен 80 метров, глубина всасывания до 7.5 метра. Расход топлива в режиме нагрузки 14 литров в час. В состав оборудования входит генератор для подачи электричества на встроенный прожектор.


Для образования смеси воды и пены, на насосе предусмотрен пеносмеситель. Через пеносмеситель часть воды, из напорного коллектора, направляется во всасывающую полость крышки насоса, совместно с пенообразователем. Пенообразователь может подаваться в насос, как через трубопроводы из емкости пожарного автомобиля, так и из посторонней емкости через гибкий гофрированный шланг. Дозирование (пропорциональное соотношение) пены и воды производится через отверстия различного диаметра дозирующего диска пеносмесителя. Для регулирования подачи воды или пенной смеси на пожарные рукава или другие потребители, установлены запорные вентили. При необходимости, на насосе может быть установлен вентиль с пневматическим приводом для подсоединения устройств, требующих дистанционного включения, таких как: лафетный ствол, питательные гребенки пеногенераторов аэродромных пожарных автомобилей и т. д.

Мотопомпа с использованием прицепа применяется для: пожаротушения; перекачки больших объемов воды; полива и орошения; в частях министерства чрезвычайных ситуациях для осушения и подачи воды под напором. Коммуникации и оборудование позволяют быстро создать магистраль от источника до потребителя. Этот вид пожарных мотопомп предназначен для использования в населенных пунктах расположенных на удаленном расстоянии от пожарных частей, пожарно-химических станциях, местах проведения лесных работ и на других объектах пожарной охраны.
В базовую комплектацию мобильной прицепной противопожарной установки  входит: рукав пожарный  напорный Ду-76, L-20 м в количестве 5 штук; напорно-всасывающий рукав, L-4 м в количестве 2 штук; колонка типа  КП-70; ствол комбинированный, переходники и головки, а так же шанцевый ручной инструмент.
