22,45 л
1250 кг
650 л.с.
Судовой высокооборотный дизель MTU используется для привода гребных валов, как основной силовой агрегат морского транспортного средства, так и в качестве вспомогательной приводной машины оборудования яхт, речных судов, барж и буксиров. Дизельный двигатель MTU морской серии, может применяться в качестве всережимного привода, в том числе экономического и маршевого хода, с непосредственной передачей крутящего монета на гребной вал, так и в составе комбинированной установки ДРА дизель-редукторного агрегата, и привода электрических машин привода винтов.
Судовой двигатель MTU 6V870 используется для тяжелых режимов эксплуатации, с приводом тяжелых винтов. Из особенности дизеля следует отметить компактное исполнение, с включением вспомогательных механизмов типа «все в одном» - это мощный 9 кВт генератор, конвертор напряжения 220/24/12 В, систему подогрева масла, гидронасос, сухой выносной масляный картер. Так же судовой дизель может быть приводом генератора, а так же предназначен для использования в качестве вспомогательных или аварийных источников электроэнергии и привода насосов, помп и другого корабельного оборудования.
Судовые дизеля MTU 870 поставляются как в варианте простого силового агрегата, так и в более сложных спецификациях на подмоторной раме непосредственно для установки на судно. Это готовые пропульсивные установки, двигатель с реверс-редуктором, дизель-генераторы и вспомогательные силовые установки для высокопроизводительных водяных насосов для осушения и перекачки воды на суднах, пожарные насосы для подачи воды под давлением в системе пожаротушения кораблей, ледоколов и круизных лайнеров. Возможна комплектация двигателей, спаренных между собой посредством суммирующего редуктора, а также удвоения мощности каждого мотора за счет последовательной установки двигателей один за одним со сцепкой коленчатых валов.

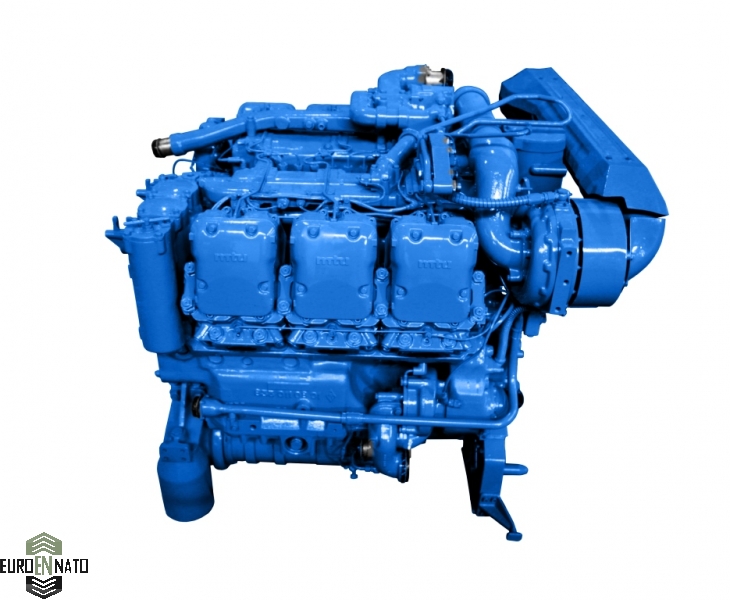

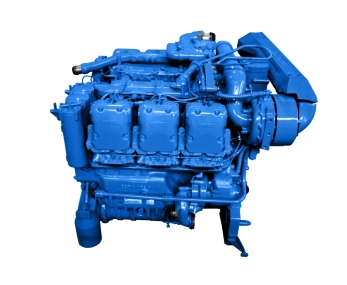

Дизель для судов MTU Marine 6V870 TT |
|
---|---|
Производитель двигателя |
MTU Engines, Германия |
Серия двигателя | 6V Series 870 |
Тип | тронковый, внутреннего сгорания, нижневальный с верхним расположением клапанов |
Направление вращения | против часовой стрелки |
Конструктивная форма | V-образная форма блок-картера с углом развала цилиндров 90° |
Порядок работы цилиндров (П-правый ряд, Л-левый ряд) | 3П-3Л-2П-2Л-1Л-1П |
Материал блока цилиндров и картера | алюминиевый сплав |
Гильзы | мокрые из чугуна |
Головки цилиндров | индивидуальные |
Поршни | MALE из высококремнистого сплава с охлаждением маслом |
Масса поршня | 3.957 кг |
Средняя скорость поршня | 12.8 м/с |
Шатуны | центральные, рядом сидящие, с косым разъемом |
Масса шатуна | 6.25 кг |
Коленчатый вал | стальной, полноопорный, с противовесами и гидравлическим гасителем крутильных колебаний |
Монтажные опоры | 4 опоры с вибропоглощающими подушками с осевой регулировкой |
Максимальная мощность в объектовых условиях, нетто на валу (по стандарту DIN 70020) |
650 л.с. (478 квт) при 2200 об/мин |
Номинальная мощность в объектовых условиях, нетто на валу (по стандарту DIN 70020) |
600 л.с. (442 квт) при 1800 об/мин |
Максимальная частота вращения |
2400 об/мин |
Номинальный крутящий момент в объектовых условиях, нетто на валу (по стандарту DIN 70020) |
2300 Nm при 1500-1800 об/мин |
Коэффициент приспособляемости | 1.1 |
Среднее эффективное давление | 0.9 МПа |
Частота вращения холостого хода с приводом гидравлического насоса |
850 об/мин ±2,5% (от 830 до 870 об/мин) |
Удельный расход топлива |
235 г/кВтЧ при 1800-2100 об/мин |
Стандартный удельный расход масла на угар, не более | 4 г/кВтЧ (1,5% от расхода топлива) |
Расход воздуха при 2200 об/мин | 39.5 м.куб/ч |
Тип впрыска | предкамерный, с помощью механических форсунок Bosch DNO SD 130 |
Насос | Bosch RQU 425 |
Тип насоса | рядный многоплунжерный насос высокого давления |
Регулятор | двухрежимный центробежный регулятор |
Количество цилиндров | 6 |
Количество клапанов на цилиндр | 4 |
Режим работы | 4-х тактный |
Степень сжатия | 19.5:1 |
Диаметр цилиндра | 165 мм |
Ход поршня | 175 мм |
Объем цилиндра | 3,74 л |
Суммарный объем цилиндров | 22,45 л |
Физический объем двигателя | 1,67 м.куб |
Литровая мощность | 29 л.с. с 1 литра |
Габаритная мощность | 390 л.с. с 1 м.куб |
Удельная мощность | 0,6 л.с. на 1 кг веса |
Габаритные размеры двигателя, ДхШхВ, в мм | 1255х1257х1030 |
Сухой вес двигателя | 1250 кг |
Наддув | газотурбинный с помощью двух ТКР |
Давление наддува при 2200 об/мин |
1.6 bar |
Охлаждение нагнетаемого воздуха | в теплообменном радиаторе В-ОЖ |
Впуск воздуха | в развале блоков цилиндров |
Выпуск газов | с внешней стороны блока цилиндров |
Выпускные коллекторы | Охлаждаемые, с мокрым газовыхлопом |
Температура отработавших газов при номинальной мощности и температуре всасываемого воздуха 20 °С | 630 °С |
Тип охлаждения | Жидкостное под давлением в водо-водяном холодильнике |
Контуры охлаждения | первый контур и второй контур с включением термостата |
Температура полностью открытого термостата | от 96 до 98 °С |
Насос ОЖ, производительность | 26 м.куб/ч |
Теплота отводимая в систему охлаждения |
1 мегаджоуль/час |
Тип смазки | с сухим картером и выносным масляным баком |
Охлаждение масла | в теплообменном контуре Масло-Вода |
Насосы | нагнетающий и отсасывающий |
Фильтрация масла | каскадная, с 3 секциями и ручным поворотом сетки грубой отчистки в первом фильтре |
Допустимый боковой крен двигателя | 17° |
Допустимый поперечный крен двигателя | 35° |
Температурный режим среды эксплуатации | -50 до +54 градусов Цельсия |
Система жидкостного обогрева | Webasto Typ W12 мощностью 12 кВт |
Тип подогревателя | интегрированный с электронным управлением |
Зимний старт | с помощью предварительного прогрева ОЖ и масла, и старта с использованием свечей зажигания в предкамерах цилиндров |
Генератор Bosch |
28/500 В/А |
Мощность генератора | 12 кВт |
Выпрямитель тока с водяным охлаждением |
Siemens |
Фильтр радиопомех | Siemens 6GA |
Стартовые аккумуляторы, Ач | 2х220 |
Тип запуска | электрический |
Мощность стартера | 9 кВт |
Отбор мощности 1 |
с встроенным повышающим редуктором 1:2 |
Отбор мощности 2 |
с носка коленвала 1:1 |
Система управления двигателем |
выносной пульт с приборами контроля старта и остановки, и с автоматической защитой от перегрева |
Счетчик пробега | на двигателе |
Обслуживание | замена масла каждые 300 м/ч, регулировка клапанов каждые 900 м/ч |
Гарантия | 1 год или 2000 м/ч |
Заправочные емкости и используемые жидкости |
|
---|---|
Моторное масло всего контура двигателя |
58 л (выносной масляный бак по заказу до 150 литров масла) |
Требуемая емкость при замене моторного масла | 50 л |
Охлаждающая жидкость в контуре |
150 л |
Марка моторного масла |
SAE 10W-30 TL9150-063/3 (O-236), MIL-L-2104C/D (O-238) |
Система охлаждения |
Охлаждающая жидкость – всесезонная, 60% чистой воды |
Топливо | Дизельное топливо F-54, керосин ТС-1 или F-40, бензин F-50, и их смеси. Стандарты: VV-F-800 DF-2/F-54, VV-F-800 DF-1/F-56. |
MTU MB 6V870 Marine представляет собой поршневой двигатель внутреннего сгорания, работающий по принципу самовоспламенения распылённого топлива, от воздействия разогретого при сжатии воздуха, и системы предварительно электрического подогрева воздуха для зимнего старта. Судовой двигатель относится к многотопливным типам ДВС, с широким спектром топлива для использования, это все фракции нефтеперегонки от керосина до мазута и ряд продуктов природного происхождения - рапсовое масло, фритюрный жир, пальмовое масло и многие другие. Но основной вид топлива, на котором достигаются максимальные режимы мощности и экономичности при сохранении всего срока службы мотора.
Особенностями морского двигателя являются: сверх компактное и сверхлегкое исполнение с большой жесткостью конструкции, высокие максимальные обороты двигателя, оригинальный рабочий процесс с форкамерным вихревым смесеобразованием, мощная и надежная система охлаждения с гидравлическими вентиляторами. Двигатель имеет высокую габаритную мощность, отличную экономичность и ремонтопригодность. Судовой двигатель имеет простую механическую, но эффективную систему впрыска топлива без применения электронных систем, что положительно сказывается на надежности всей силовой установки и частности, и всей судовой машины в целом. Двигатель разработан для эксплуатации в составе морских судов, а так же специализированной техники типа земснарядов и траулеров. Двигатель отличаться высокой надежностью и устойчивость в любых условиях эксплуатации.
Промышленный судовой дизель производства MTU Friedrichshafen GmbH MB 6V870, обладает высокими значениями крутящего момента при малых частотах вращения и высокой экономичностью.
Назначение морского дизеля: высокооборотистый дизель, предназначен для использования в составе основного или вспомогательного силового агрегата, в морских и речных судовых корабельных систем, где требуется высокая габаритная мощность, и большие обороты вала двигателя, с переходом в кратковременный форсажный режим эксплуатации. Поэтому основными объектами для установки данного судового дизельного двигателя являться транспортные единицы и механизмы как морские и речные яхты, генераторные морские установки, компрессорные корабельные станции, системы судовой коррекции. Компактные размеры и малая масса дизеля, позволяет производить ремоторизацию (замена стандартного двигателя на другой) техники, в пользу двигателя MTU 6V838.
По способу передачи мощности двигателя на гребные винты судна, моторная установка MTU может:
-непосредственно передавать мощность на гребные винты;
-передавать мощность через зубчатый редуктор, что позволяет иметь разное число оборотов гребных винтов, и поэтому допускает применение быстроходного двигателя на малооборотных гребных винтах обладающими высокими КПД;
-привод на винт через гидравлическую муфту в том числе с гидротрансформатором момента, позволяя не иметь жесткую связь между гребным валом и главным двигателем и допускающее скольжение между ними в соответствии характеристиками гидромуфт;
-гибридный привод по типу дизель-электрический агрегат с электропередачей, позволяя обеспечить высокую манёвренность и удобства дистанционного управления;
-привод мотора на винты посредство гидрообъемной передачи в составе гидронасоса и гидромотора, с использованием в качестве передающего тела масло.
Устройство судового дизеля.
Серия морских дизельных приводных установок MTU так называемой серии 870, имеет с точки зрения техники классический вид двигателя внутреннего сгорания, работающий на тяжелом топливе. Судовой мотор MTU с воспламенением топливно-воздушной смеси от сжатия, работает на дизельном топливе, авиационном керосине JP-4 и СТ-1, бензине и их смесей. Преимущество питания отдается дизельному топливу с высоким содержанием серы, с точки зрения ресурса мотора и его экономичности. Для работы в условиях экстремальных температур, а так же при нехватке дизельного топлива допускается постоянная эксплуатация двигателя на смеси топлив: 60% дизельного топлива и 40% керосина, 70% дизельного топлива и 30% бензина. Двигатель обеспечивает выдачу полной мощности при использовании дизельного топлива. Использование двигателя в качестве многотопливного силового агрегата, снижает мощность на валу, но позволяет в зимний период при отсутствии зимнего топлива, обеспечить бесперебойную и гарантированную работу установки. Применяемое дизельное топливо F-54 сохраняет морозоустойчивость до температуры -15 °С. При ожидаемом понижении температуры следует своевременно добавлять смесей топлива F-40 в требуемых пропорция. Указанные пропорции топлива позволят сохранить ресурс двигателя и не скажутся на выдаваемой мощности. Допускается в случае эксплуатации двигателя на предельно низких температурах, использовать смесь дизельного топлива и бензина (керосина) в пропорции 1:6. Для запуска двигателя при температурах ниже точки замерзания охлаждающей жидкости, предусмотрен предпусковой подогреватель, который прифланцован к двигателю сзади справа по направлению движения.
Двигатель V-образной компоновки, уравновешенный, шестицилиндровый. Цикл дизельного двигателя четырехтактный с сухим выносным масляным картером, жидкостного охлаждения с включением в общий теплообменный первый контур холодильника масла, и вспомогательных систем (генератора, конвертора). Впуск воздуха с избыточным давлением, нагнетаемый двумя турбокомпрессорами по одному на каждый блок цилиндров. Для охлаждения, поступающего в двигатель воздуха, применены два холодильника охлаждения, с использованием теплообменника по типу вода-воздух. Впрыск топлива в двигатель вихрекамерный. Судовой мотор с вихрекамерным впрыском имеет ряд неоспоримых преимуществ, это неприхотливость к качеству топлива и мягкость работы, малошумность, с минимальным количеством паразитных вибраций, что увеличивает ресурс цилиндропоршневой группы. Вихрекамерный судовой дизель это вид ДВС внутреннего сгорания, в котором смесеобразование происходит с интенсивным завихрением воздуха, поступающего в камеру сгорания шаровидной формы, соединённую тангенциальным каналом с цилиндром двигателя. Проще говоря, камера сгорания разделена на две части. Одна часть расположена в головке блока, куда и впрыскивается топливо. А благодаря интенсивному завихрению, которое образуется вследствие сжатия воздуха в камере сгорания (поршень вверх) и разрежения (поршень вниз), происходит смешивание топлива с воздухом.
Впрыск топлива в цилиндр обеспечивается механическим многоплунжерным рядным топливным насосом высокого давления ТНВД Bosch. Использование раздельной плунжерной пары, на каждую форсунку с индивидуальным топливопроводом, делает систему впрыска дизеля надежным и удобным в обслуживании, и ремонте.
Основной частью судового дизельного двигателя является блок картер, который является скелетом дизеля, и носителем всего оборудования мотора. Блок-картер имеет кривошипно-шатунный механизм, механизм передачи, уравновешивающий механизм. На блок-картере навешены агрегаты, обеспечивающие работу систем смазки, питания топливом, охлаждения, пуска и электрооборудования. Двигатель MTU имеет механизм газораспределения с расположением клапанов в головке цилиндров, а распределительного вала - в блоке-картере с передачей движения посредством тяг и коромысел. Система смазки судового дизеля двигателя комбинированная, под давлением. Подшипники трения коленчатого и распределительного валов смазываются под давлением, а остальные пары трения - разбрызгиванием. Судовой дизель оснащен системой смазки с сухим картером, который имеет в своем составе 8 насосов откачки масла и 6 насосов нагнетания. Для временного хранения и отстаивания используется выносной масляный бак. Система с «сухим картером» более сложная, но обеспечивает существенно больший срок службы масла, поскольку последнее подвергается негативному воздействию нагрева и картерных газов в течение существенно меньшего времени. Отчистка мала в судовом дизеле двухступенчатая, с центробежным способом в центрифуге, и с помощью специальных бумажных фильтров очистки второй ступени.
Все шланговые трубопроводы, идущие к блоку двигателя, (трубопроводы гидравлики, охлаждающей жидкости и топлива) на месте разъема имеют быстроразъемные муфты с автоматическим запирающими клапанами, что позволяет избежать вытекания жидкостей при разъединении.
Электрическая система двигателя включает в себя мощный 9 кВт генератор переменного тока. Электрическая часть двигателя имеет систему на 24 вольта. Для выпрямления тока от генератора, в двигатель встроено устройство выпрямления переменный-постоянный ток AC-DC с выходом тока 220/24/12 вольт. Выпрямитель оснащен принудительной системой охлаждения. Привод генератора механический, с помощью кулачковой муфты с приводом от механизма газораспределения. Стартер двигателя электрический мощностью 9 кВт. Все электрические кабели, специальные экранированные и водозащищенные, и имеют штекерные разъемы. Соединительные элементы и трубопроводы отработавших газов соединены быстро разъединяющимся стяжным хомутом.
Двигатель оснащен мощной системой охлаждения первого (внутреннего контура) контура, с нахождением в системе 150 кг охлаждающей жидкости. Антифриз в первом контуре служит средством защиты от замерзания и коррозии для полостей охлаждающей системы двигателя. Для необходимой защиты от коррозии предписанная концентрация охлаждающей жидкости должна сохраняться и в летние месяцы. Для обеспечения надежной защиты от замерзания и коррозии на целый год следует применять охлаждающую жидкость в соотношении 40% антифриза и 60% воды. Это позволяет обеспечить защиту от замерзания при температурах от прибл. -25 до -35 °С (смесь для дозаправки 1:1). Теплообмен температуры в холодильнике первого внутреннего и второго внешнего контура (охлаждение забортной водой) проходит в специальном теплообменнике - водо-водяном холодильнике. Во внутреннем контуре охлаждения дополнительно установлен водомасляный холодильник охлаждения масла.
Опционально воздушный фильтр системы впуска дизеля, может представляет собой комбинированный воздушный фильтр, состоящий из воздухоочистителя типа мульти циклон и инерционно-масляного воздушного фильтра. Всасываемый воздух проходит через входной фланец, воздухоочиститель, циклон, элементы инерционно-масляного воздушного фильтра, съемный сетчатый фильтр и через выходной патрубок попадает в газотурбинный нагнетатель. Циклон отделяет большую часть крупной пыли. Крупная пыль всасывается вытяжным вентилятором крупной пыли в специальный резервуар и через специальный пылеотводный канал и инжектор направляется в выхлопной трубопровод машины.
Судовой дизель имеет встроенную гидравлическую нагнетаемую масляную систему в составе гидронасоса и двух гидромоторов. Назначение системы, это привод вспомогательного оборудования для жизнеобеспечения двигателя. Это привод элементов охлаждения: вентиляторов, водяных насосов, систем циркуляции и прочего. Система гидрофикации мотора включает в себя встроенный гидравлический насос, два гидравлических скоростных мотора, масляный бак, систему управления. Давление гидравлической жидкости в напорной гидролинии при 2200 об/мин достигает 220 bar. Производительность гидравлической системы 120 литров в час.
